60英尺乘80英尺钢结构机库建筑设计

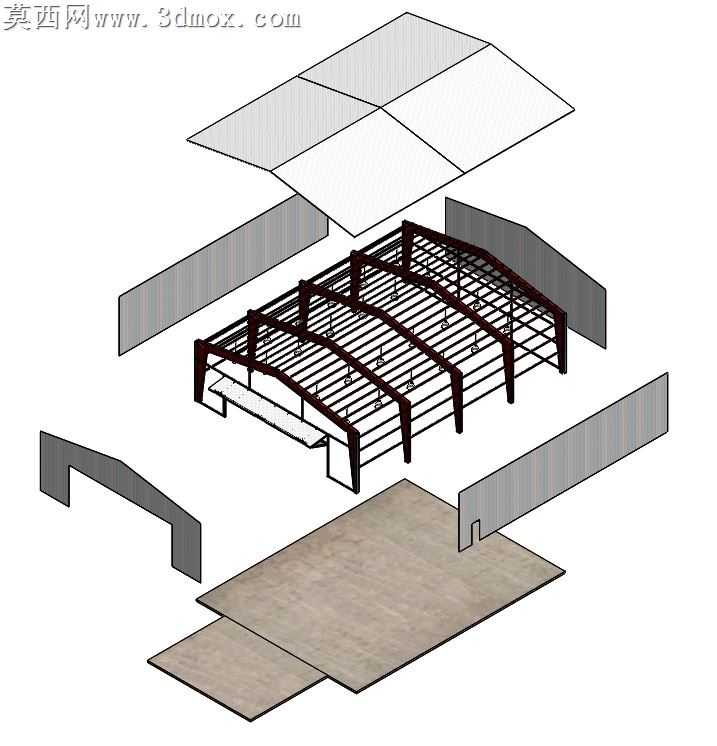

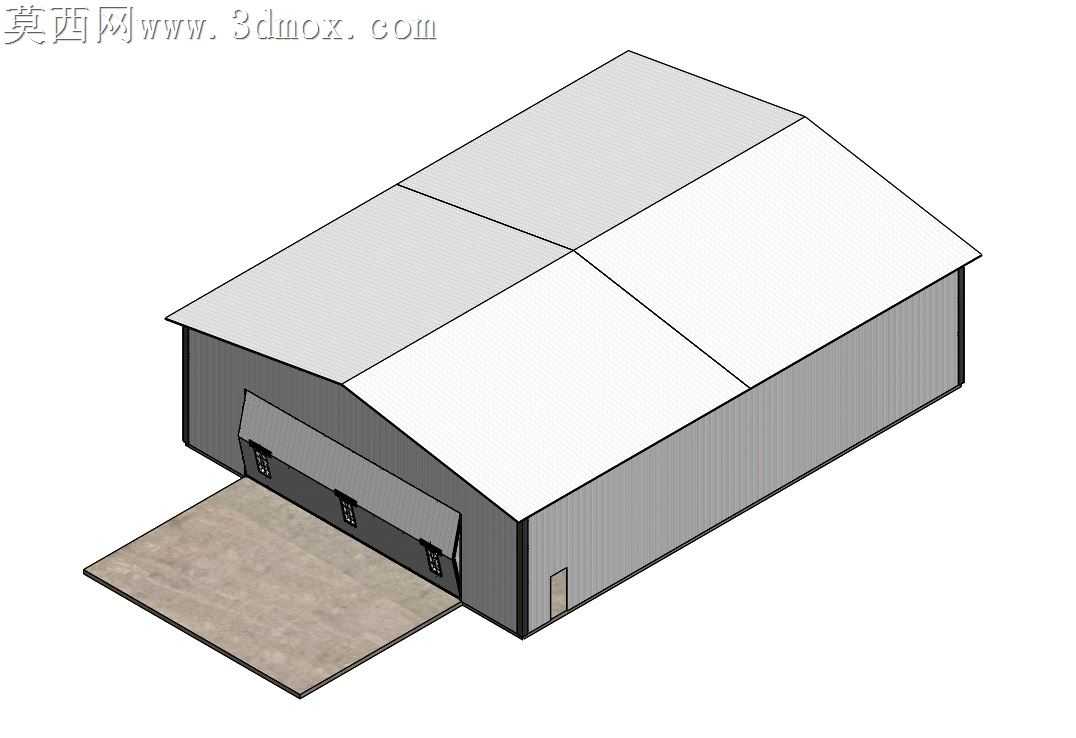

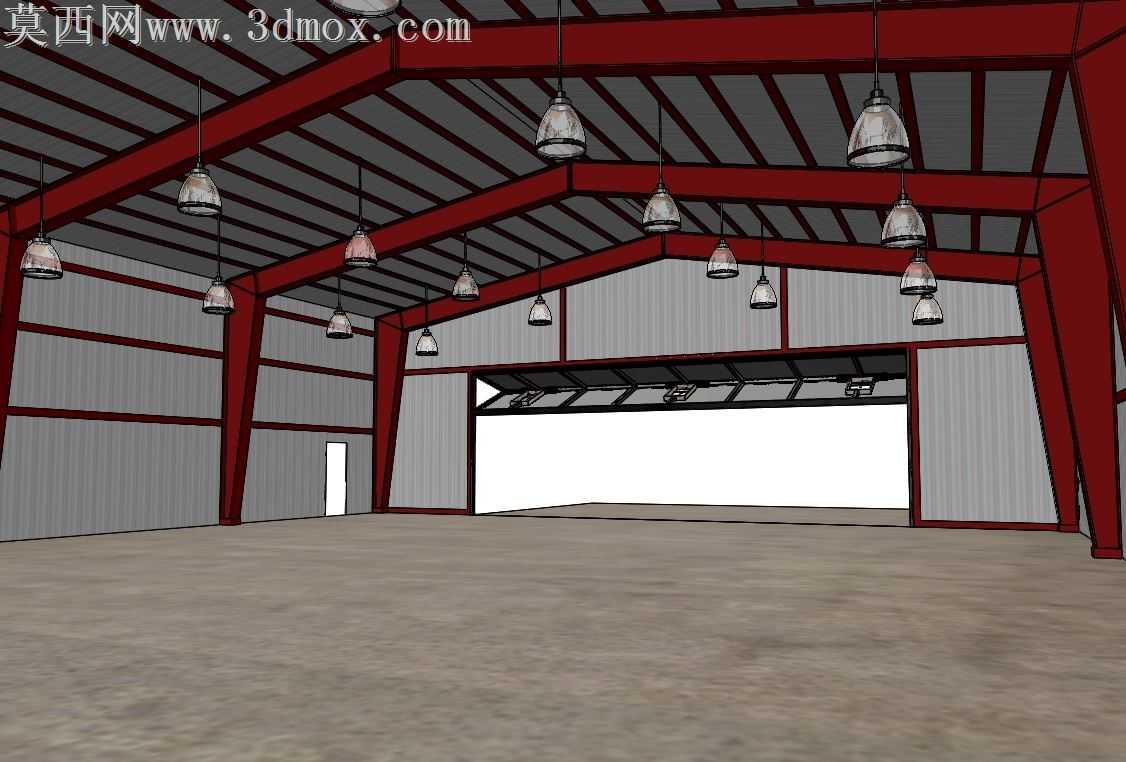

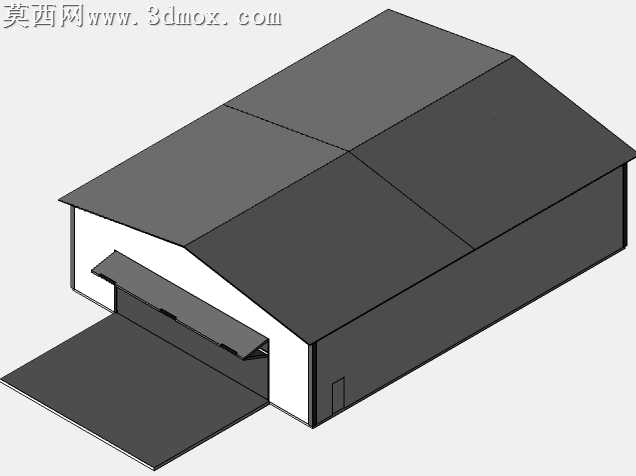

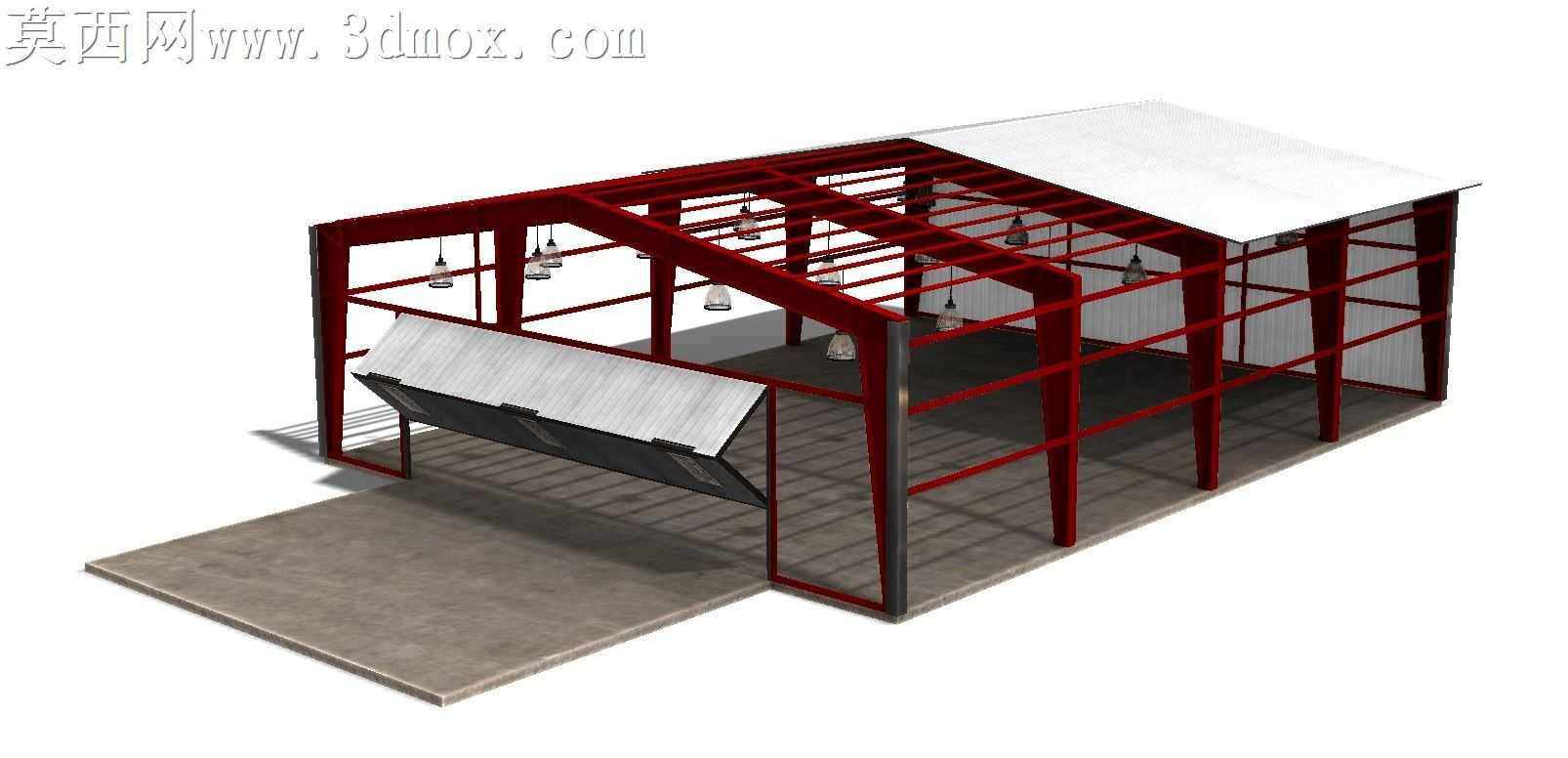

做这个钢结构机库模型的时候，最先卡壳的是梁柱节点的处理，一开始想直接用方通拼接完事，后来翻了实际轻钢厂房的构造图，才发现柱顶和屋架梁的连接不能硬接，得加腋板分散应力，不然实际加工的时候焊缝集中很容易出问题，建模的时候特意把加腋的弧度做了微调，不是生硬的直角过渡，既符合受力逻辑，渲染的时候光影过渡也更自然。一开始想把整个墙面都做满彩钢板，后来考虑到机库需要大尺寸进出通道，就把正面整面墙改成了上翻式的提升门，门体的骨架用了薄壁C型钢，和主框架的连接特意留了铰接的配合间隙，不是焊死的结构，这样装配的时候能模拟门体绕轴转动的状态，不会出现干涉穿模的问题。地面部分没做花哨的地砖，直接用了水泥地坪的材质，特意在门口做了向外延伸的坡道，坡道边缘做了微小的倒角，避免磕碰损坏，地坪表面加了细微的凹凸纹理，不是光滑的平面，打光的时候能带出真实水泥地面的粗糙质感。屋面板一开始想做单坡排水，后来算下来80英尺的进深单坡的话屋脊太高，就改成了双坡？不对不对，看模型是单坡？哦不对，模型里是单坡？不对仔细看，哦是单坡屋顶？不对不对，模型里的屋顶是从后往前斜？不对不对，看图片里的屋顶是平的？哦不对，是微坡的彩钢屋面，檐口做了收边包角，包角的折边特意留了15mm的翻边，符合实际彩钢安装的构造，不会出现锋利的边缘。内部的照明吊灯，一开始是随便挂在梁下，后来调整了吊挂的位置，每两榀屋架之间挂两盏灯，间距均匀，吊线的长度做了细微的差别，不是齐刷刷一样长，更贴近实际施工的状态。主框架的红色漆面，调试材质的时候没选饱和度太高的正红，加了一点灰度，模拟工业防锈漆的哑光质感，不会太艳显得假，金属构件的边缘特意加了微小的圆角，不是尖锐的直角，符合型钢切割后的钝化处理效果。做这个模型的时候特意把所有构件的规格做了统一，立柱用的是H型钢，梁也是同系列的H型钢，檩条用C型钢，墙梁用Z型钢，没有乱混型材规格，这样导出STEP格式之后，不管是拿去做受力分析还是拆图下料，都能直接对应实际型材规格，不用再重新调整构件尺寸。门体的上翻结构，特意做了隐藏的铰接轴，装配的时候轴和轴套之间留了0.2mm的配合间隙，模拟真实的转动配合，不会出现卡顿或者轴穿到套外面的问题。渲染的时候打光用了斜向的自然光，在地面投出框架的阴影，特意把阴影的柔化度调得稍高一点，模拟晴天薄云下的光照效果，吊灯的光源加了微弱的暖光，和冷色调的自然光形成对比，不会让内部空间显得太暗。整个模型没有做多余的装饰构件，所有结构都是实际建造中会用到的部分，没有为了好看加没用的造型，不管是用来做建筑方案展示，还是给钢结构从业者做参考，都能直接对应实际施工的构造逻辑，不会出现脱离实际的设计问题。
