双螺旋曲面风动旋转风铃结构设计

这款螺旋曲面风动构件的设计，最初是针对低速气流驱动的装饰类旋转装置做的结构优化，日常应用场景覆盖家居软装挂饰、户外庭院风动造景、文创市集手作装置、商业美陈动态展品多个领域，核心用途是借助自然风或者低速人工气流的作用力，驱动构件绕中心轴持续平稳旋转，依靠曲面的光影变化形成动态视觉效果，不需要额外供电或者复杂传动结构，完全依靠流体力学的曲面受力实现自驱动。

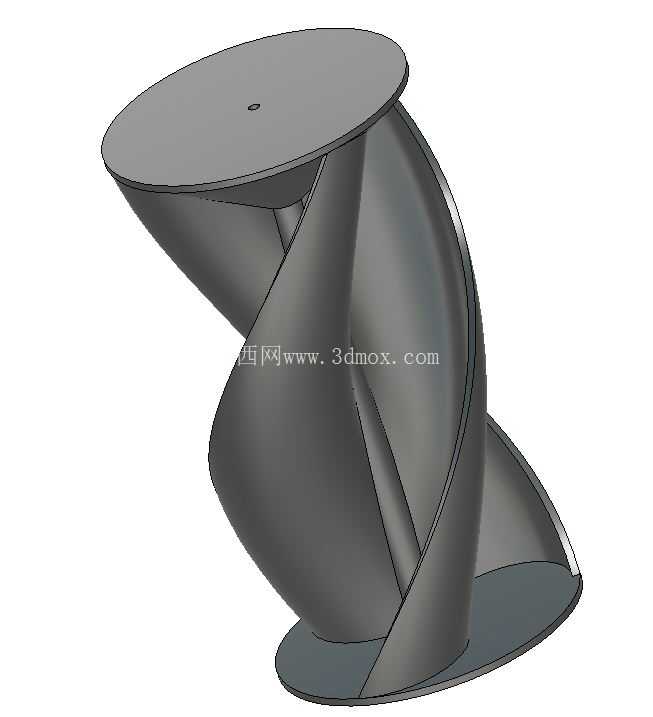

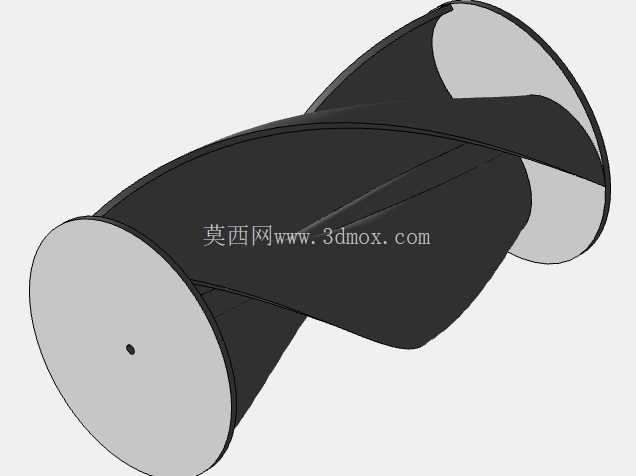

从功能特性来看，整个构件采用一体化双螺旋连续曲面结构，上下两端设置圆形端盖作为结构限位与安装基准，上端盖中心预留同轴安装小孔，既可以穿入细轴作为旋转支撑，也可以穿过吊绳实现悬挂安装，两种安装方式都能保证旋转过程中构件不会出现偏心晃动。曲面的螺旋升角经过反复调整，在0.5m/s的微风环境下就能获得足够的转动力矩，不会因为风速过低出现卡滞，同时在3m/s的常规户外风速下，曲面的受力分布均匀，不会因为力矩过大导致旋转速度过快产生晃动或者结构变形，曲面的边缘做了等厚度圆角过渡，既避免了锐边的安全隐患，也能减少气流经过边缘时产生的紊流，降低旋转过程中的风阻噪音。

设计思路上没有采用传统风铃的片状悬挂撞击结构，而是参考了垂直轴风力机的萨沃纽斯叶轮受力原理，将两个对称的螺旋曲面沿中心轴扭转180度衔接，上下端盖的直径略大于螺旋曲面的最大回转直径，一方面可以在安装时对曲面端部形成防护，避免运输或者安装过程中曲面边缘磕碰变形，另一方面端盖的平面结构可以对轴向的气流起到一定的导流作用，让气流更多地作用在螺旋曲面的受力面上，提升低风速下的启动灵敏度。整个构件的壁厚采用均匀等厚设计，适合采用一体化增材制造或者铸造工艺生产，不需要额外的拼接组装工序，曲面之间的衔接位置做了顺滑过渡处理，没有应力集中的尖角结构，即使采用树脂或者轻质金属材料生产，也能满足长期户外使用的结构强度要求。

从安装边界尺寸来看，整个构件的最大回转直径与整体高度的比例控制在1:1.2左右，上端盖的安装小孔直径适配常规的1.5mm-2mm吊绳或者细轴，安装时只需要保证悬挂点或者支撑轴与构件中心同轴，预留出不小于最大回转直径1.2倍的周边空间，就能避免旋转过程中与周边物体发生剐蹭。如果采用轴装方式，只需要将轴穿过上端盖的中心孔，下端不需要额外固定，依靠构件自身的重力就能保持旋转过程中的竖直状态；如果采用悬挂安装，吊绳穿过中心孔后在构件内部打一个直径大于孔径的绳结，就能实现可靠固定，不需要额外的紧固件，安装拆卸都非常便捷。

实际使用过程中，这种螺旋曲面结构在旋转时不会产生传统风铃的撞击声响，更适合对噪音控制有要求的室内或者安静的户外场景使用，曲面的连续扭转结构在光线照射下会随着旋转产生连续的光影流动效果，相比静态装饰件有更强的视觉吸引力。结构本身没有易损的活动拼接部件，长期使用不需要额外维护，表面可以根据使用场景做不同的涂层处理，室内使用可以做哑光或者高光的彩色涂层，户外使用可以增加抗紫外线的耐候涂层，延长户外使用寿命。在做三维建模过程中，曲面的连续性经过多次校验，整个螺旋面的G2连续曲率没有突变，不管是用于3D打印打样还是用于模具量产，都不会出现曲面破面或者脱模困难的问题，上下端盖与螺旋曲面的衔接位置做了微小的脱模斜度处理，如果采用铸造或者注塑工艺生产，可以顺利实现脱模，不需要额外做后期的结构修整。
