适配kurt风格虎钳的手动操作手柄结构

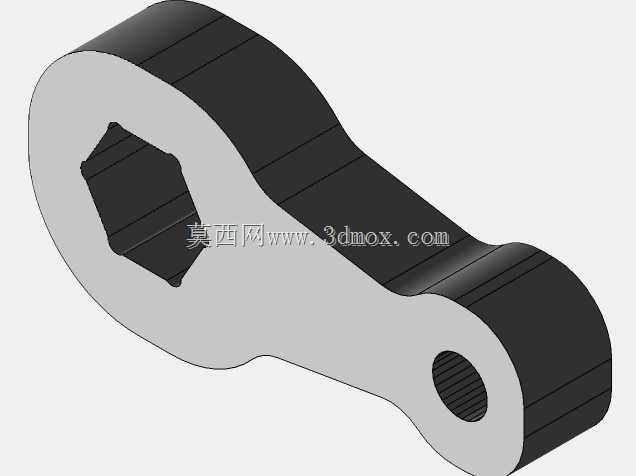

　　这款手柄是针对kurt风格台虎钳设计的手动操作执行部件，在钳工作业、小型零件装夹工位中承担扭矩传递、钳口开合驱动的核心作用，日常使用中操作者通过扳动该手柄带动虎钳内部丝杠转动，实现钳口对工件的夹紧与松脱动作，是台虎钳上直接与操作者接触的受力交互部件。从结构设计来看，手柄一端采用内六角传动孔，该孔直接与虎钳丝杠端部的六角轴段配合，配合间隙控制在合理范围，既保证扭矩传递过程中无明显旷量，又能在长期使用磨损后顺利拆装更换；另一端设置圆形销孔，用于穿装定位销，限制手柄在丝杠上的轴向窜动，避免操作过程中手柄滑脱引发安全隐患。设计过程中充分考虑了实际加工的便利性，整体采用等厚板状结构，厚度方向控制在适配标准虎钳钳口加工的尺寸区间，

　　若使用普通标准台虎钳装夹加工该零件，可将厚度调整至0.55至0.575英寸区间，在虎钳钳口与加工刀具之间预留足够安全间隙，避免加工过程中刀具刮蹭钳口。加工工序规划上，优先采用普通钻床或铰床完成内六角孔、端部销孔的粗加工，其中销孔加工至0.3745英寸精度后，压入3/8规格的定位销完成轴向限位；外形轮廓加工可分两次装夹完成，第一次装夹时使用爪式虎钳钳口夹持内六角端的毛坯料，加工手柄大头侧轮廓，第二次装夹时更换为标准平口钳口，利用手柄小头两侧的5/16英寸平面作为定位基准，装夹后加工小头侧轮廓，全程无需使用软钳口即可完成全部加工，降低了工装准备成本。实际使用场景中，该手柄的力臂长度经过合理匹配，

　　既保证操作者施加普通手力时就能输出足够的夹紧扭矩，满足普通铣削、锉削、打磨工序的工件装夹夹紧力要求，又不会因力臂过长导致夹紧力过大损坏虎钳丝杠或夹伤工件表面；手柄外轮廓做了圆弧过渡处理，无尖锐棱角，操作者长时间扳动操作时不会硌手，表面的黑白分色区域对应不同的受力段，黑色区域为主要握持施力区，表面可做滚花或磨砂处理提升摩擦力，避免手上沾有切削液时操作打滑。安装边界方面，内六角孔的对边尺寸严格匹配对应型号虎钳丝杠的六角头尺寸，端部销孔的位置与丝杠上的销孔位置完全对齐，安装时只需将手柄套入丝杠端部，对齐销孔后敲入定位销即可完成装配，无需额外调整，更换时只需敲出定位销即可拔下旧手柄，维护更换十分便捷。结构强度上，整体采用合金钢材质加工时，可承受最大120N·m的扳动扭矩，完全覆盖台虎钳日常使用的最大夹紧扭矩需求，长期使用不会出现手柄弯曲、内六角孔滑棱等失效问题，适合机加工车间、维修工位、家庭DIY工坊等多种场景下的kurt系列台虎钳配套使用。
