通讯设备用防滑调节旋钮结构设计

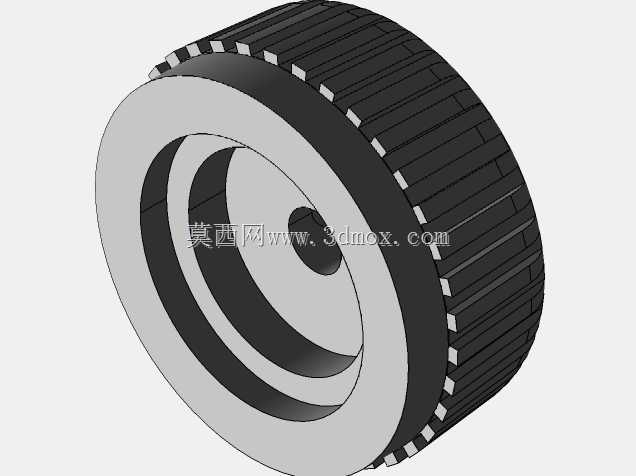

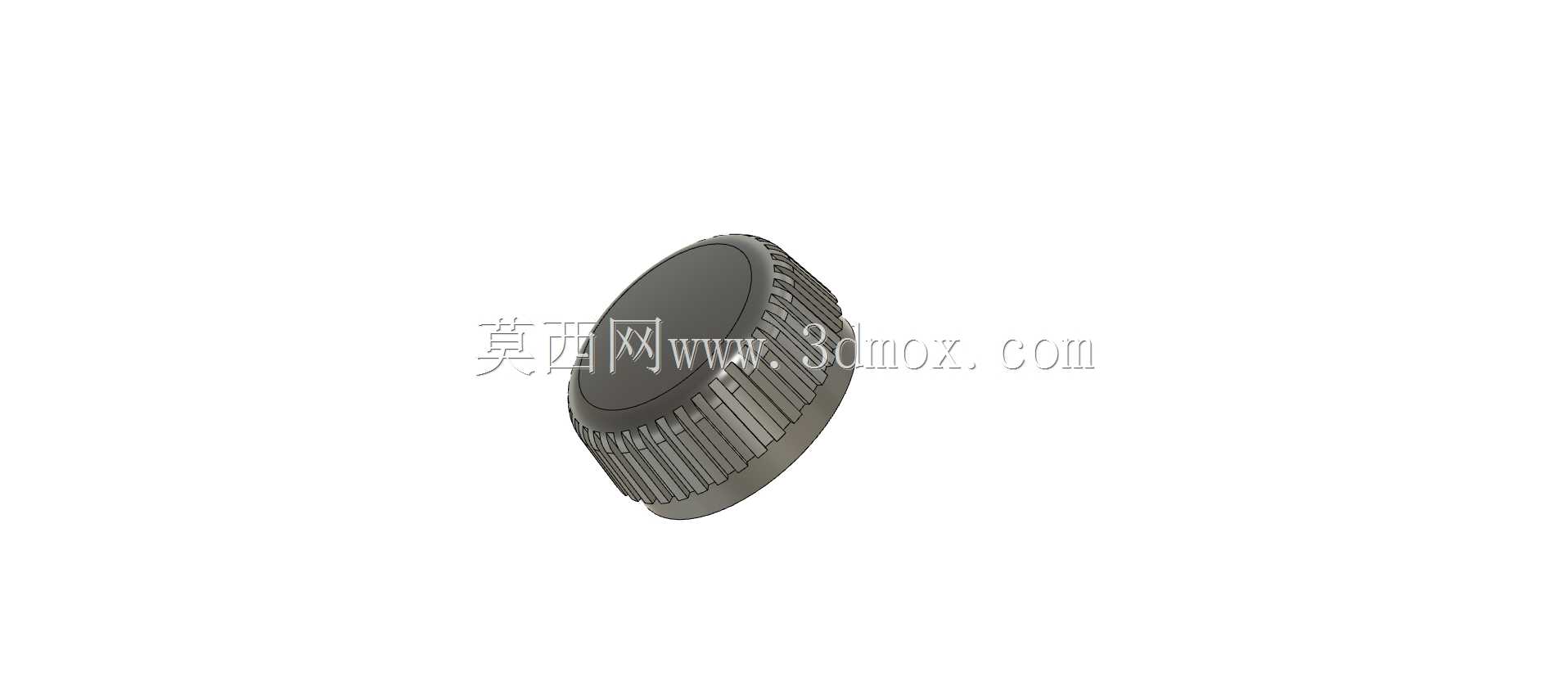

　　这款旋钮主要面向手持通讯终端、小型通讯测试设备的参数调节场景设计，这类场景下操作人员往往需要在佩戴薄劳保手套、视线受设备屏幕或现场光线限制的情况下完成盲操作，因此旋钮的操作反馈与防滑性能是设计阶段优先考量的核心指标。从结构层面看，旋钮整体采用帽式包覆设计，顶部为平整的封闭端面，可预留丝印或激光雕刻档位标识的区域，侧面周向均匀排布直纹滚齿结构，齿形的高度与间距经过反复调整，既保证手指或手套接触时足够的静摩擦力，不会出现拧动打滑的情况，又避免齿形过于尖锐划伤操作人员手部，长时间操作也不会产生明显的硌手感。旋钮的内部为中空安装腔，可适配标准的6mm花键电位器轴或编码器轴，腔体内壁设计有对应的定位卡槽，安装时直接对准轴体的定位筋压入即可，

　　不需要额外的紧固件固定，装配效率较高，同时能保证旋钮与轴体之间无相对转动空程，拧动时的档位反馈清晰，每一次转动的阻尼感均匀一致，不会出现卡顿或松旷的问题。在安装边界上，旋钮的整体外径控制在18mm，高度为10mm，压装完成后突出设备面板的高度为8mm，既不会因为突出过高容易被外物误碰触发参数变动，也不会因为突出量过小导致手指捏持困难，适配绝大多数手持通讯设备、桌面通讯测试仪器的面板安装空间，面板开孔只需要预留直径7mm的轴体过孔，以及对应的定位缺口即可，不需要额外加工复杂的安装结构。从实际使用场景出发，这类旋钮常被用于通讯设备的音量调节、频率微调、增益控制等需要连续调节参数的部位，设计时特意将旋钮的转动阻尼控制在0.15N·m左右，

　　既不会因为阻尼过小导致轻微触碰就发生参数偏移，也不会因为阻尼过大增加操作人员的操作负荷，即使是长时间连续调试参数的场景下，也不会出现手指酸胀的问题。旋钮的外缘做了0.5mm的圆角过渡，没有尖锐的棱角，在设备收纳或携带过程中不会刮蹭背包或其他携带物品，也不会勾挂衣物纤维。材质选用方面，默认采用耐磨ABS材质注塑成型，表面做细晒纹处理，既提升握持的摩擦力，也能避免长期使用后表面出现发亮的磨损痕迹，保持外观的一致性，若有更高的耐磨需求，也可替换为POM材质生产，适配工业级通讯设备的长期使用要求。在结构可靠性上，旋钮的侧壁厚度均匀控制在1.5mm，既保证足够的结构强度，在正常拧动受力下不会发生开裂变形，

　　也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等成型缺陷，量产时的良率能够得到有效控制。内部的卡槽深度设计为2mm，与轴体的配合长度足够，即使在较大的拧动力度下，也不会出现旋钮从轴体上脱落的问题，同时压装力控制在30N左右，手工按压即可完成装配，不需要借助专用工装，适合小批量设备组装与售后维修更换。考虑到通讯设备可能在户外温差较大的环境下使用，旋钮的材质线膨胀系数与常用的设备面板材质、电位器轴材质匹配度较高，在-20℃到60℃的工作温度区间内，不会因为热胀冷缩出现配合过松打滑或者过紧拧不动的问题，环境适应性较强。
