阿尔斯通轨道列车转向架结构三维设计

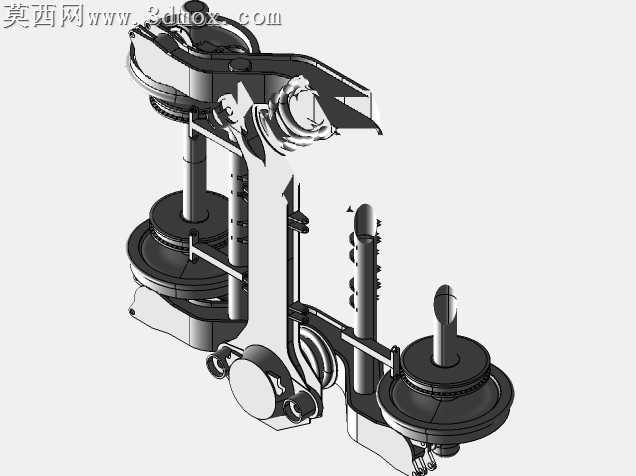

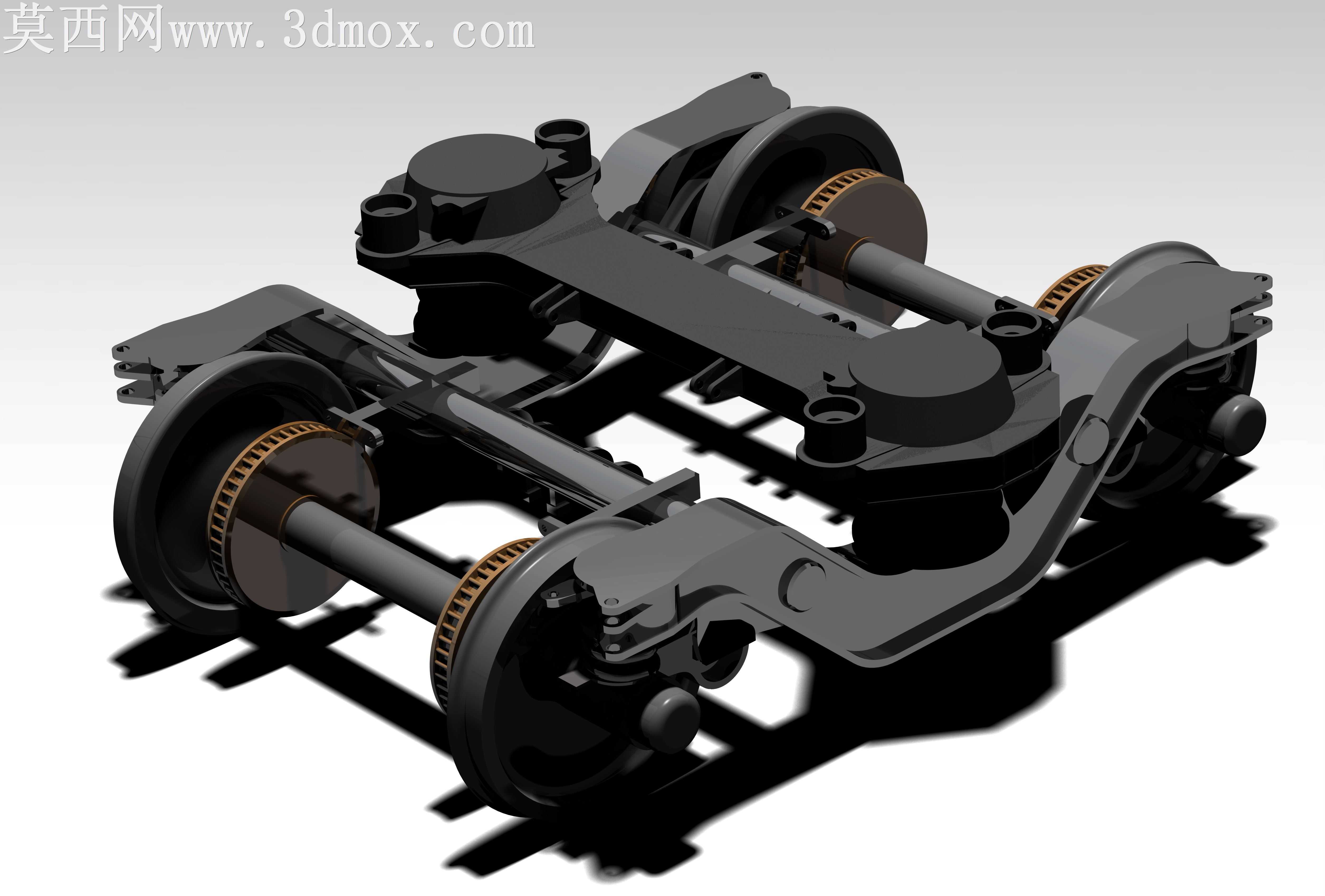

本作品为轨道车辆核心走行部件的三维参数化建模成果，建模过程严格遵循轨道车辆转向架的真实结构比例与装配逻辑，在主流三维建模软件中完成全零件的特征化搭建，从基础的轮对、轴箱定位结构到构架主体、一系悬挂安装位、牵引传动安装座均逐一还原真实产品的结构形态。建模阶段优先采用自底向上的装配设计思路，先完成单个标准件与功能零件的独立建模：轮对部分精准还原了车轮踏面轮廓、轮辐结构、车轴的阶梯轴形态与轴颈配合位，制动盘的安装孔位、散热筋结构均按照实际产品的结构特征做了细节刻画；构架主体采用焊接构架的结构逻辑，区分了侧梁、横梁的不同截面形态，预留了轴箱弹簧安装座、减振器安装座、牵引拉杆安装位的对应结构，所有安装孔位、连接凸台的位置均符合真实转向架的装配公差逻辑。材质与渲染阶段针对不同部件做了差异化的材质赋予：金属结构件采用哑光黑色金属材质模拟铸钢构件的表面质感，轮对踏面做了轻微的金属反光处理还原轮轨接触部位的金属特性，制动盘摩擦面做了细腻的金属纹理处理区分于轮体材质，橡胶弹性部件采用深灰色哑光橡胶材质还原一系弹性元件的视觉特征。渲染阶段采用工作室三点布光方案，主光源从斜上方投射形成清晰的结构阴影，辅助光源补全暗部结构细节，轮廓光勾勒构架与轮对的边缘形态，清晰呈现转向架各部件的装配层次与空间位置关系。整体设计完整还原了阿尔斯通转向架的核心结构特征，清晰展现了转向架作为列车走行核心，承载车体重量、传递轮轨作用力、实现走行导向与牵引制动传递的功能结构，各部件之间的装配关系清晰明确，可直观呈现转向架从轮对到构架的完整连接逻辑，准确体现该类转向架适配多速度等级轨道车辆、兼顾运行稳定性与乘坐舒适度的结构设计特点。
