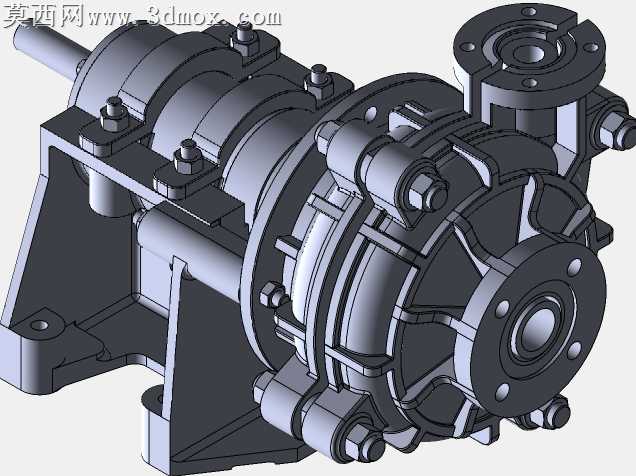

卧式单级离心泵结构设计三维作品

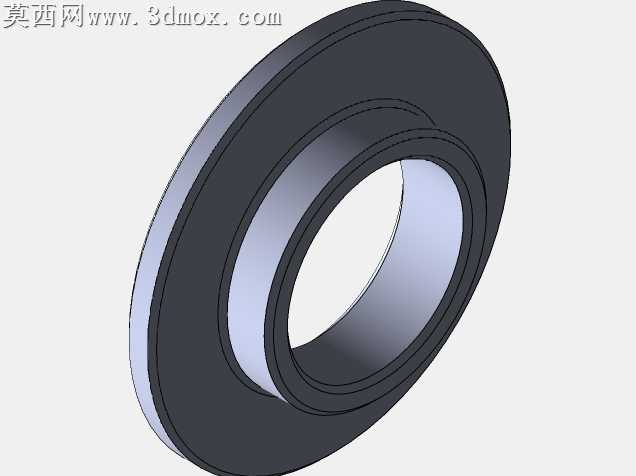

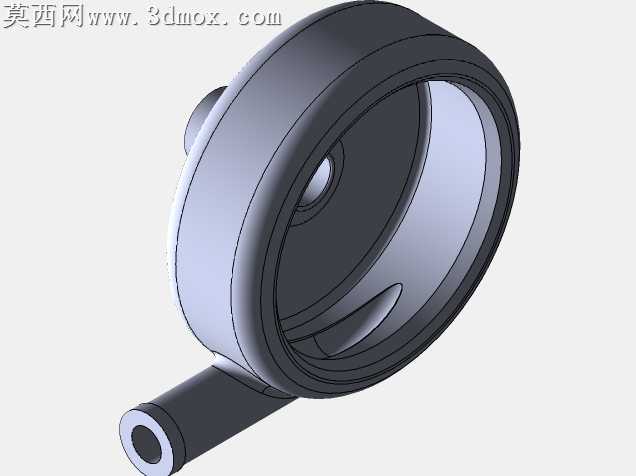

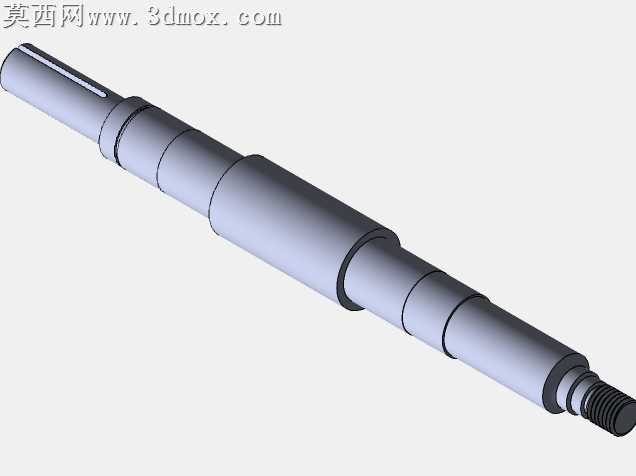

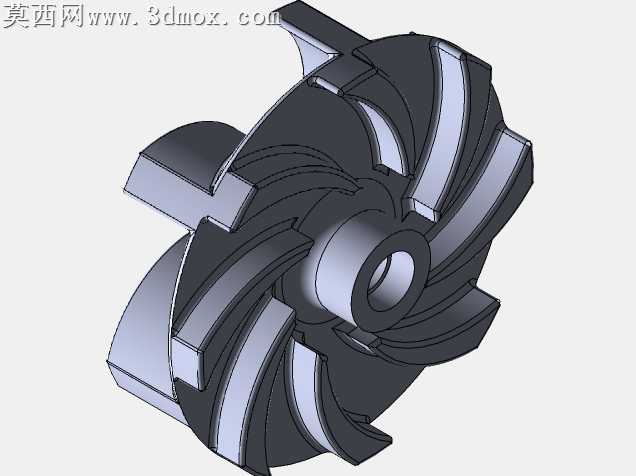

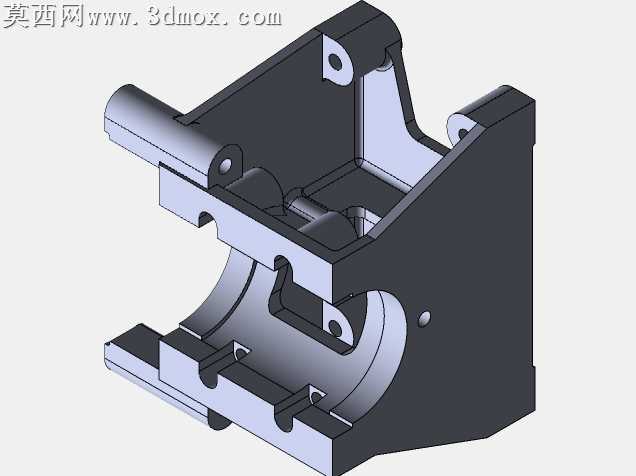

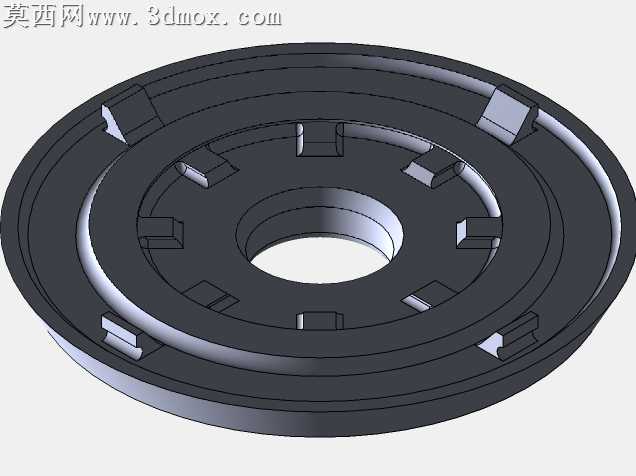

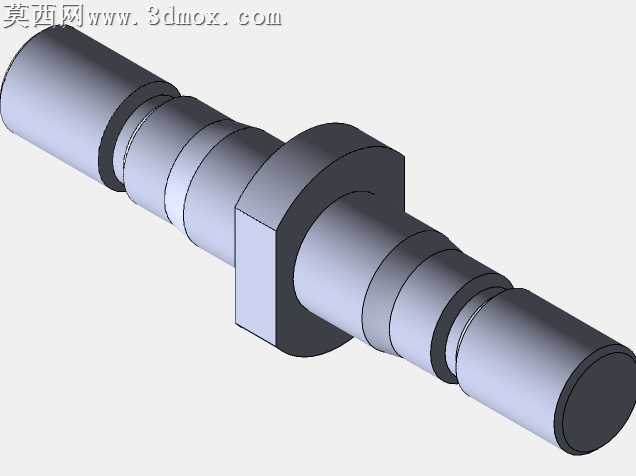

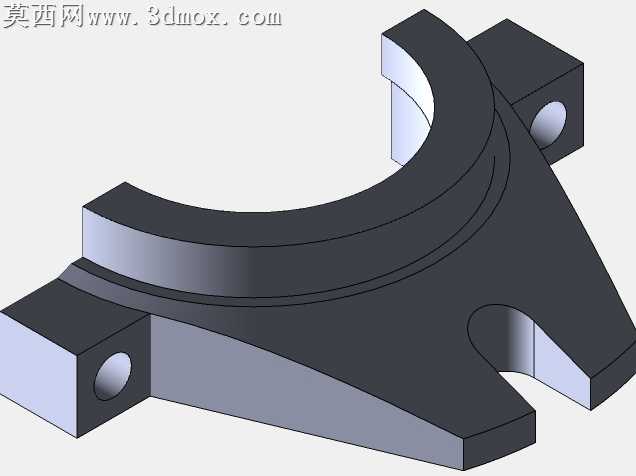

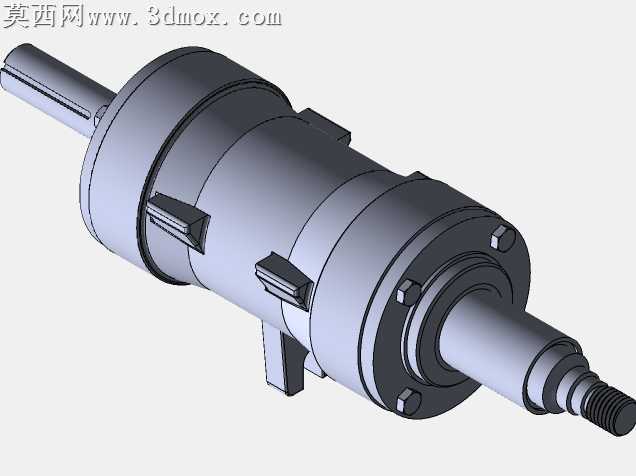

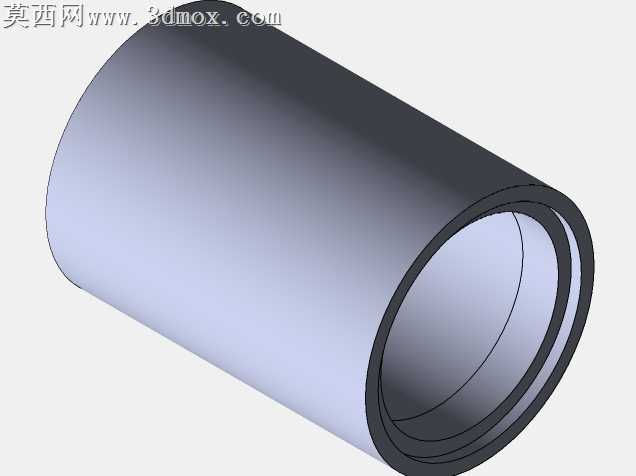

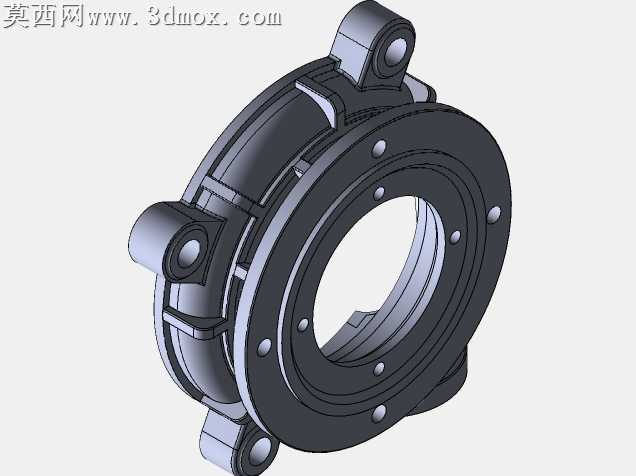

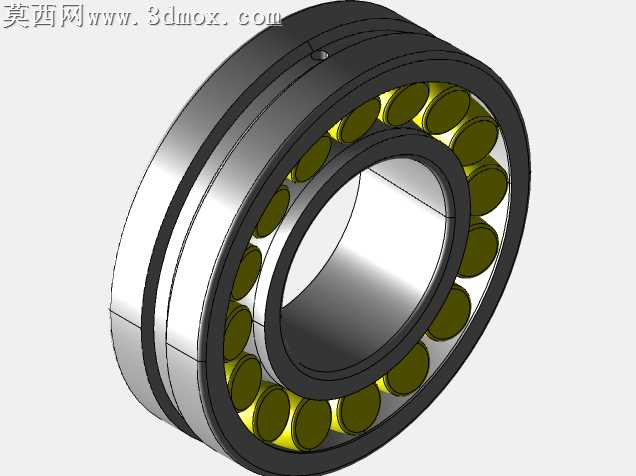

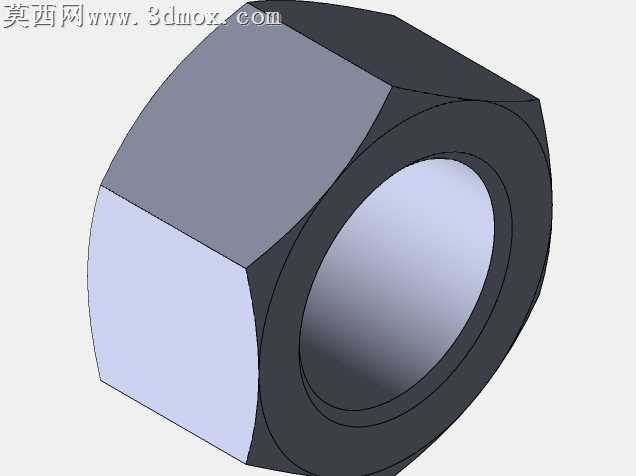

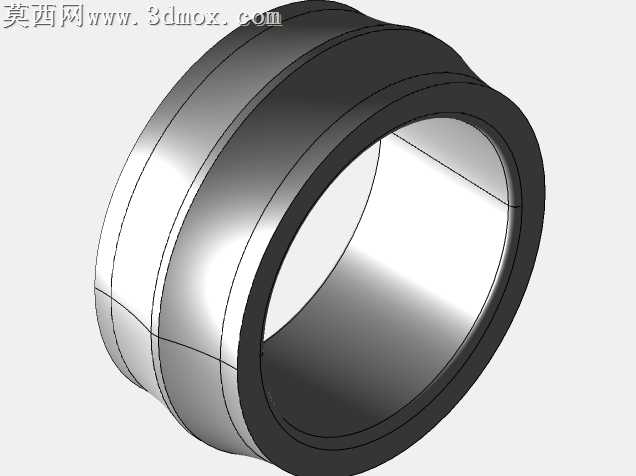

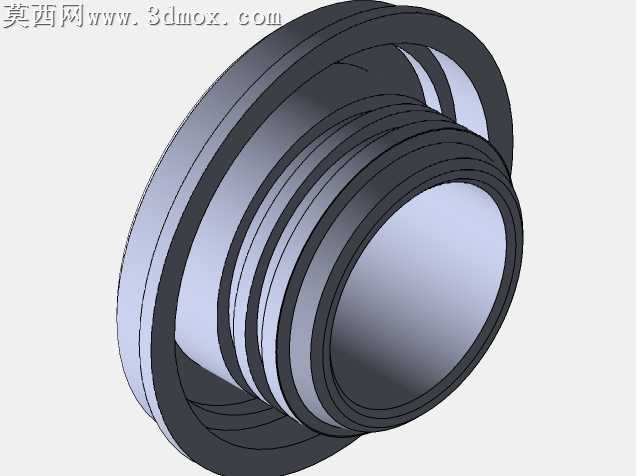

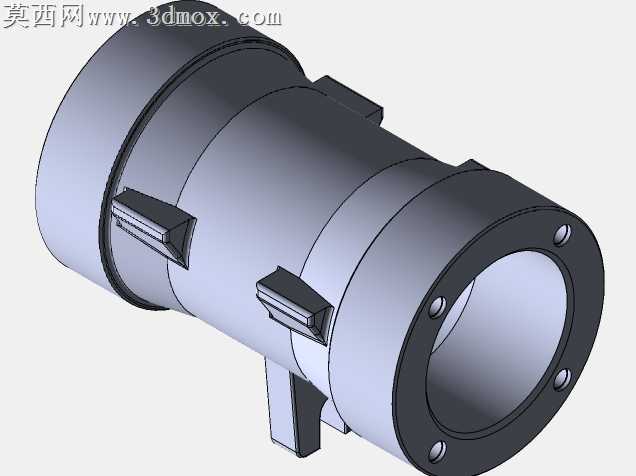

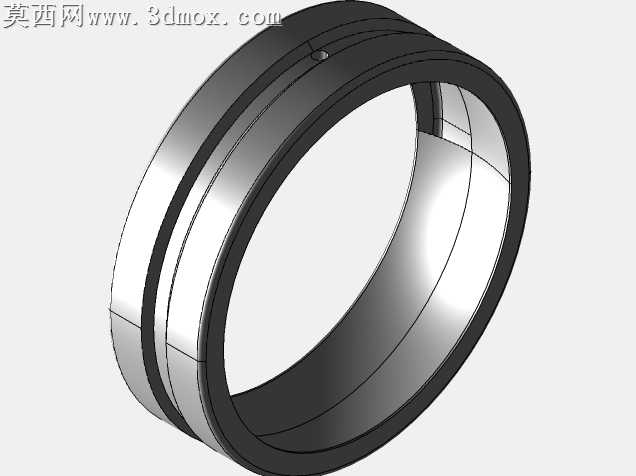

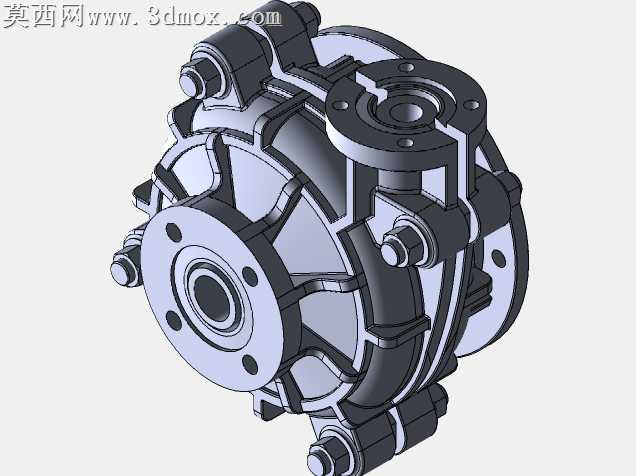

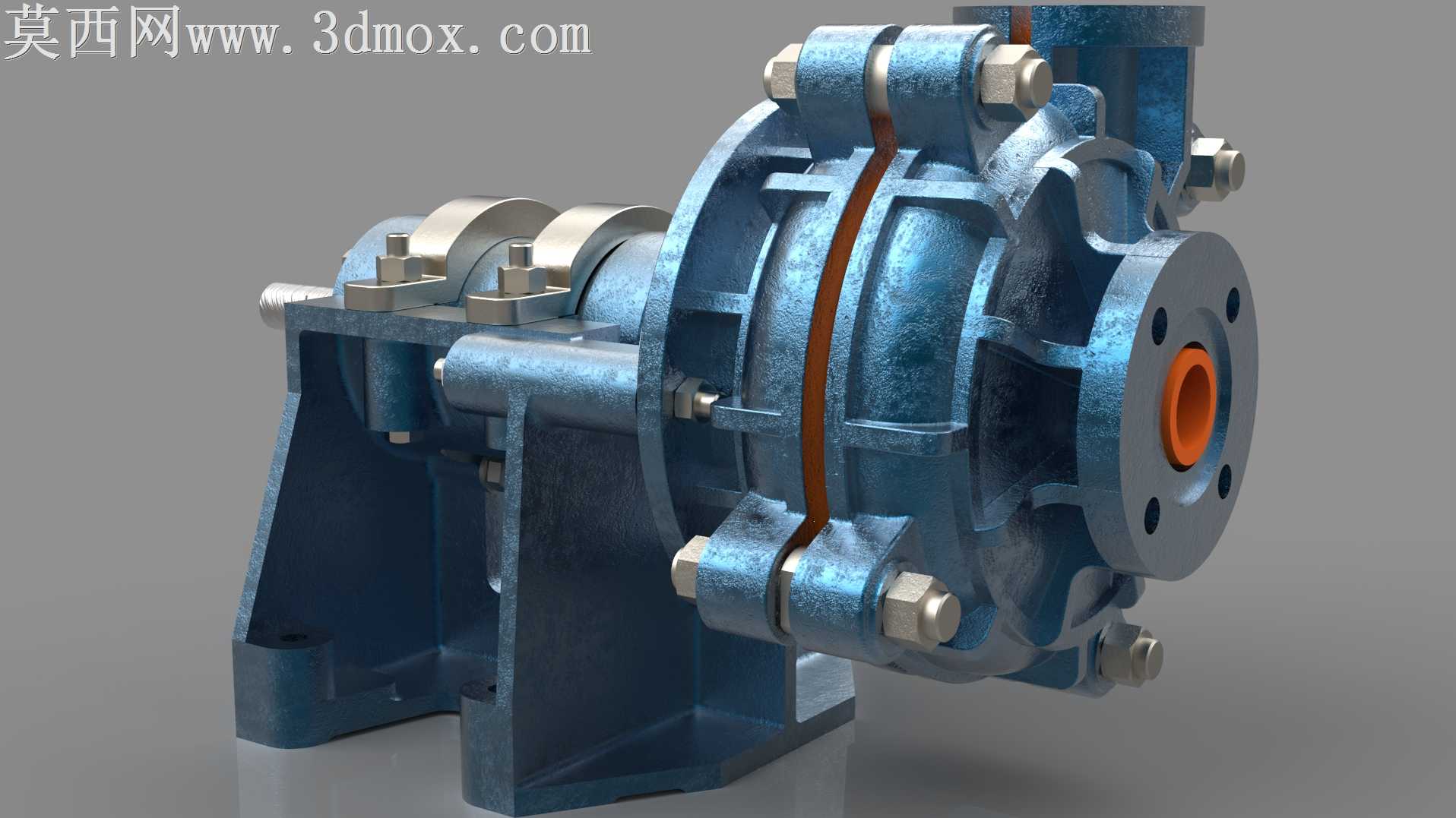

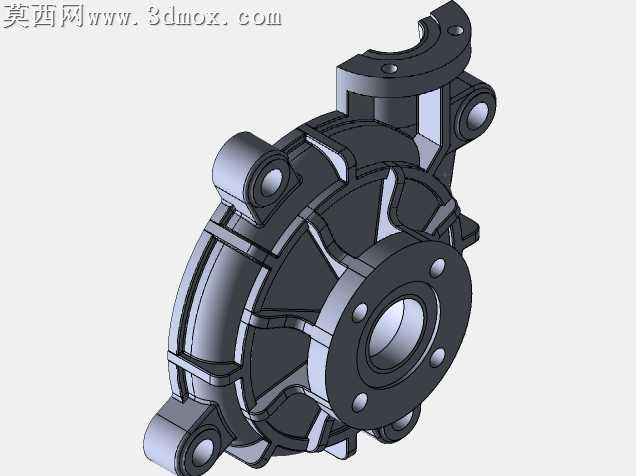

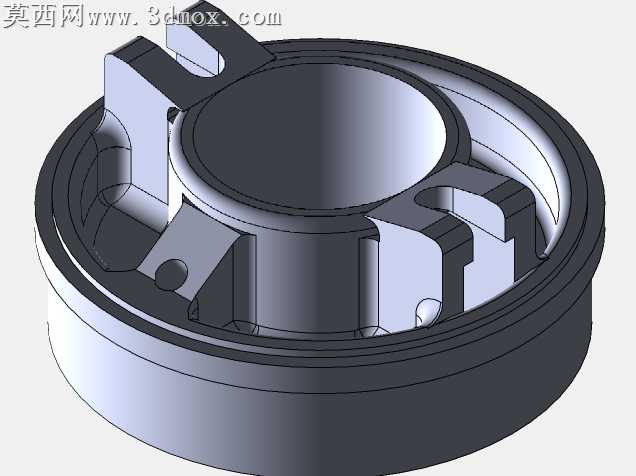

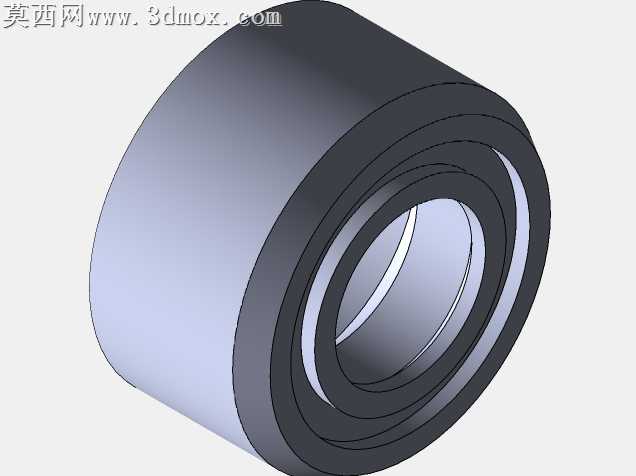

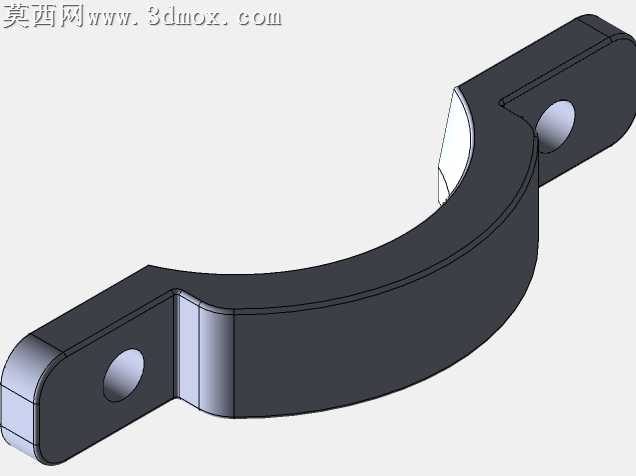

做这个离心泵模型的时候，我是从装配逻辑视角切入的，一开始就没想着只做个外观壳子，毕竟泵类设备最核心的就是各部件的配合精度，差一丝都可能在实际模拟里出现密封失效的问题。最先搭的是泵壳的主体框架，一开始想把蜗壳流道做的更夸张些，把内部的导流曲面做的弧度更大，后来翻了实际泵体的装配公差要求，才把蜗壳的壁厚调整到均匀的6mm，不然两侧端盖压紧的时候，壁厚不均的位置很容易出现应力集中，哪怕是做三维模型，结构逻辑也要贴合实际加工的可行性。泵体和支架的连接位置，一开始我是直接把支架和泵壳做成一体的，后来拆分装配体的时候才反应过来，实际生产里泵壳是铸件，支架是焊接件，两个部件是靠螺栓锁紧的，特意在泵壳底部加了四个带沉孔的安装凸台，凸台的高度刚好留出螺栓拆装的空间，不会出现扳手伸不进去的尴尬情况。中间的密封腔位置是最费心思的，一开始把密封件的位置留的太窄，后来调整了泵轴和泵壳的同轴度配合公差，特意在轴套位置留了0.2mm的间隙放密封圈，还在泵壳的中分面加了一圈密封槽，槽的深度刚好卡进橡胶垫片，两侧的端盖用一圈均布的螺栓锁紧，螺栓的排布特意避开了流道的位置，不会因为打孔影响流体的通行。做叶轮的时候没把叶片做的太复杂，毕竟是通用型卧式离心泵，闭式叶轮的前后盖板厚度做了渐变处理，靠近轮毂的位置厚一些，边缘薄一点，既符合铸件的拔模要求，也能减少转动时候的惯量。材质调试的时候，泵体主体选了带细微铸造纹理的蓝灰色金属材质，特意在螺栓、轴头这些加工面做了亮面金属的区分，密封胶圈用了醒目的橙红色，渲染的时候打了侧方的硬光，把泵体表面的铸造颗粒感和螺栓的棱角光影都打出来，不会显得整个模型像个光滑的塑料玩具。支架部分特意做了安装地脚的长圆孔，方便实际安装的时候调整位置，轴承座位置加了注油嘴的小细节，虽然是个小零件，但加上之后整个模型的真实感一下子就上来了。整个模型拆成了二十多个可独立拆分的零件，每个配合面都做了对应的限位结构，不会出现装配错位的问题，不管是用来做实训教学的装配演示，还是做后续的流体仿真前置模型，都能直接用，不用再花时间调整结构漏洞。
