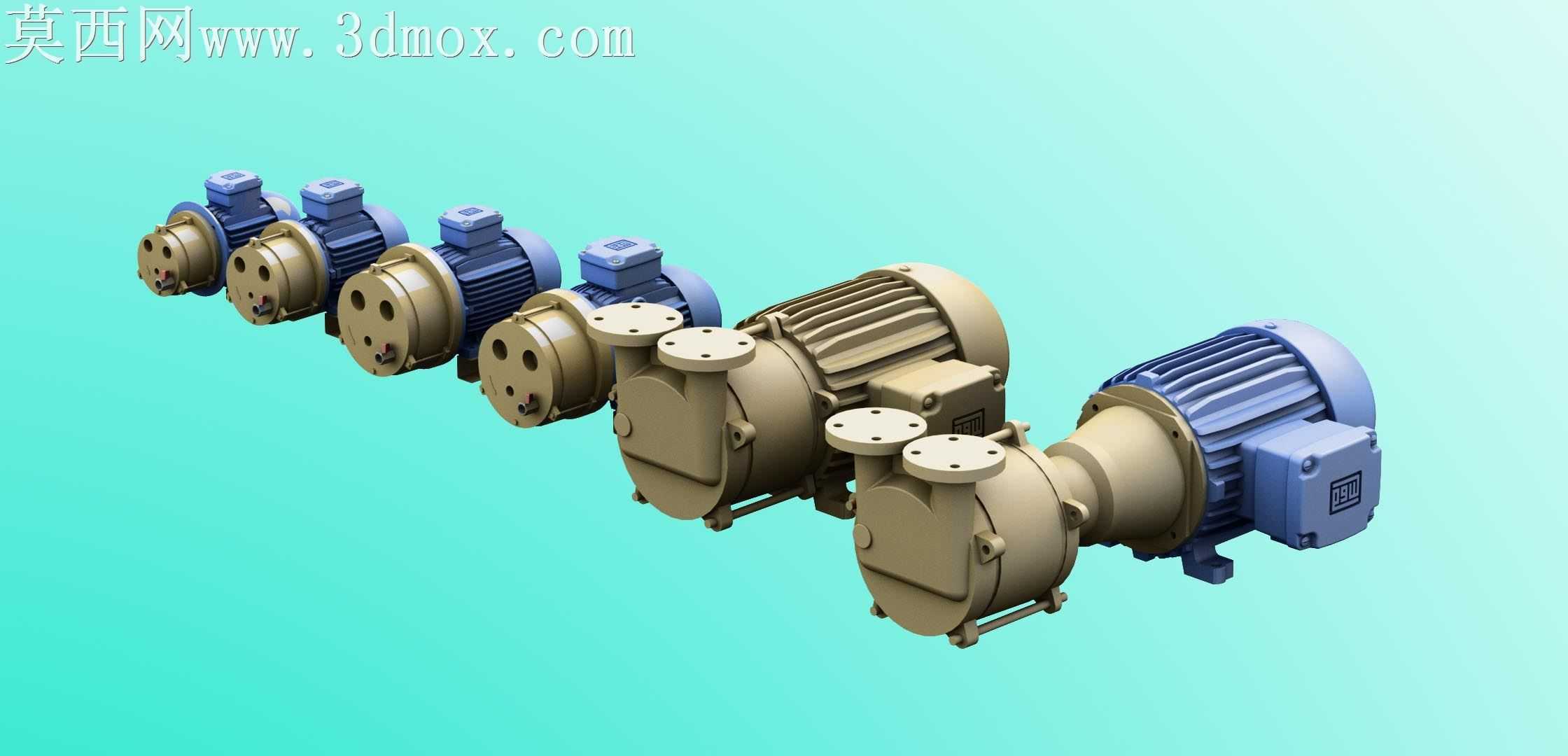

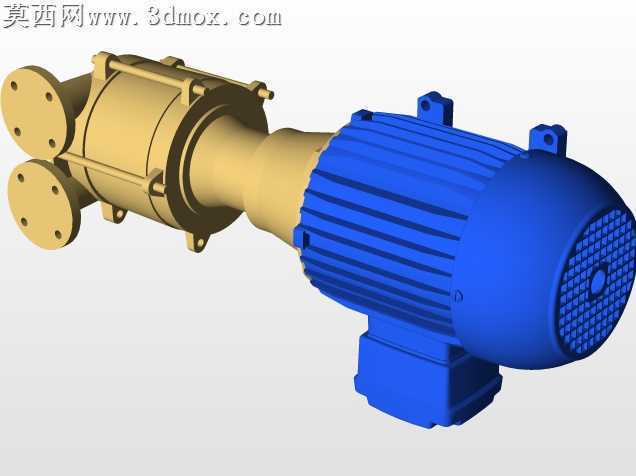

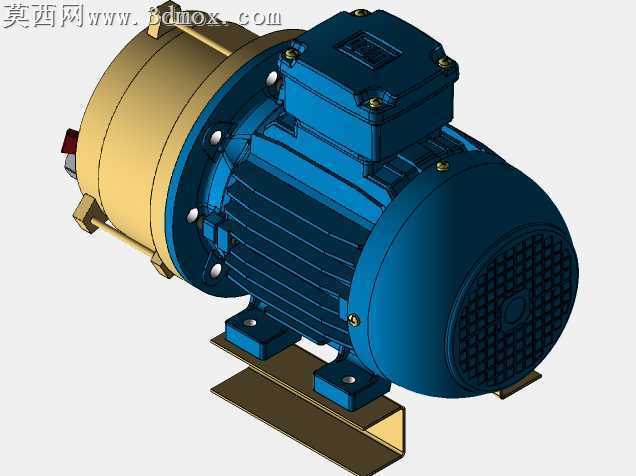

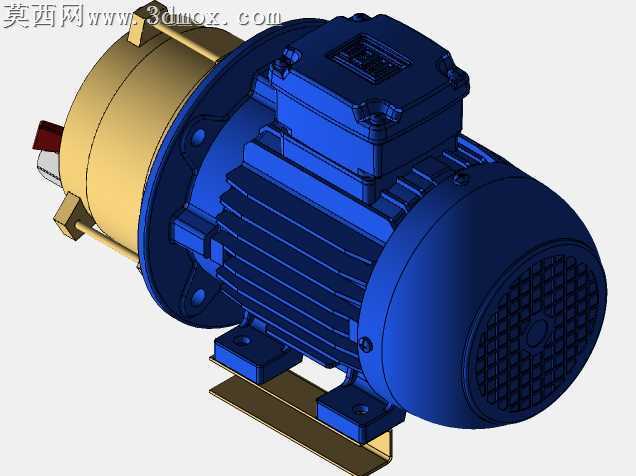

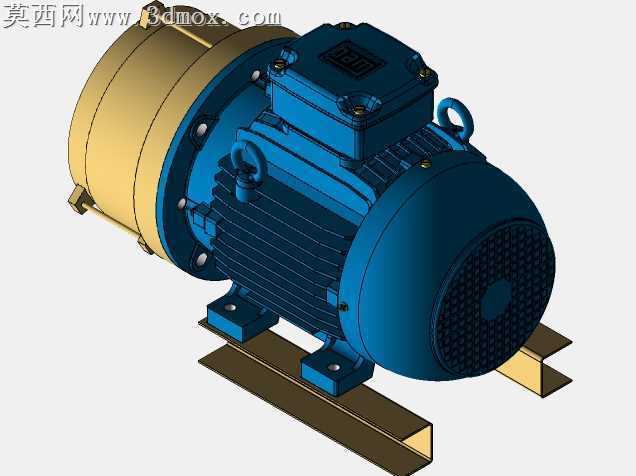

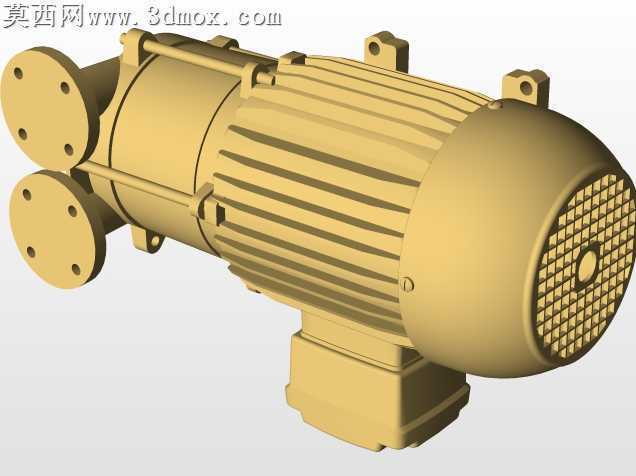

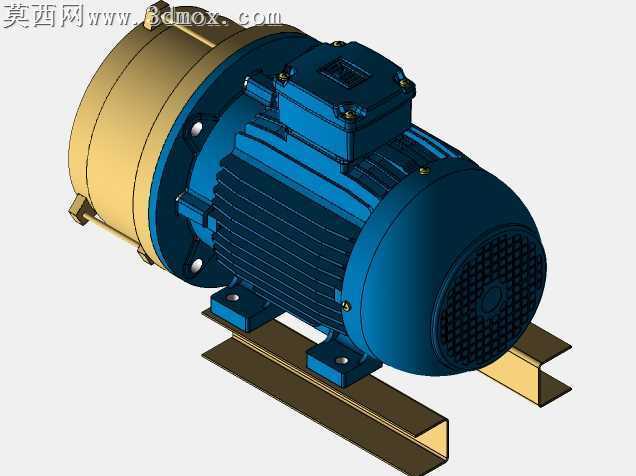

多规格水环式真空泵剂量输送设备结构

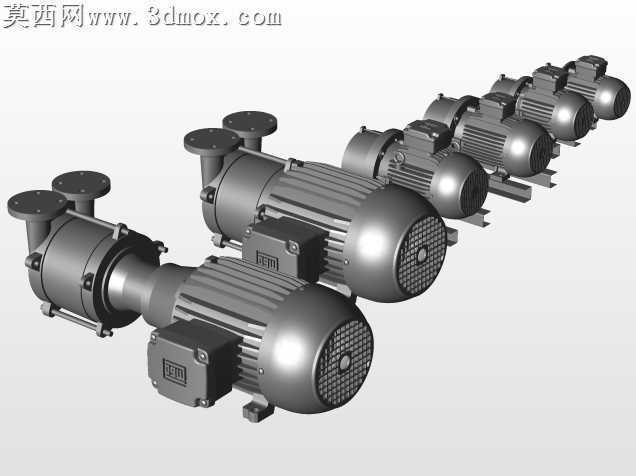

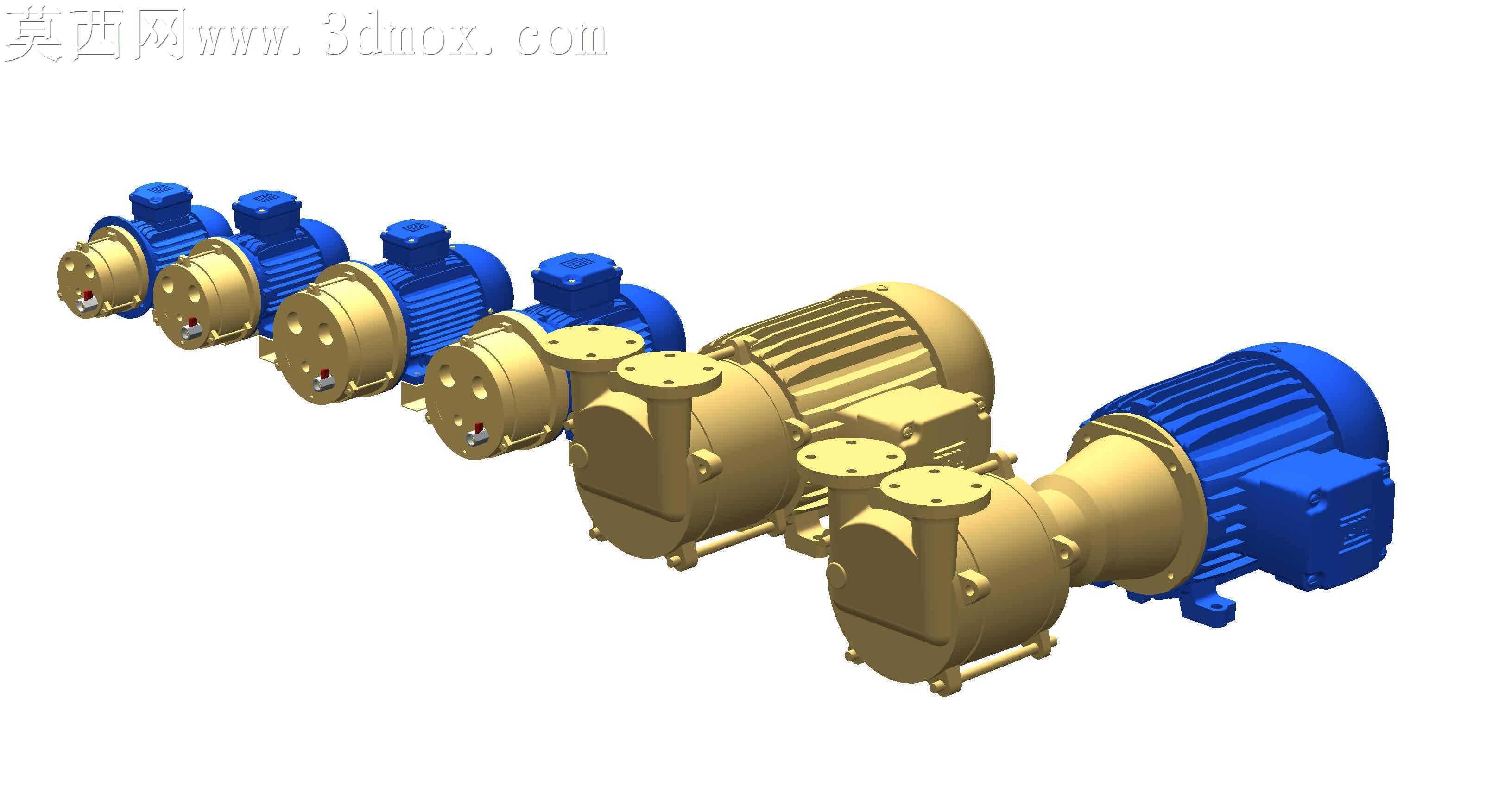

车间里旧款真空泵剂量装置常出现的装配错位问题，在这套多规格同系列泵组的结构设计里得到了针对性解决。泵体与电机的连接法兰面做了止口定位的冗余设计，止口配合公差选H7/h6的小间隙配合，既不会因为过盈导致装配时敲砸损伤铸件表面，也不会因为间隙过大出现运行时的同轴度偏差，连带避免了叶轮擦碰泵腔、轴承过早磨损的常见故障。不同规格的泵体进出口法兰做了统一的安装孔位基准，小规格泵的法兰孔距与相邻大一级泵的孔位保持中心距一致，现场管路改造时不需要重新切割焊接管路支架，只需要更换适配的密封垫片就能完成泵型替换，减少产线停机调整的时间。泵腔的曲面过渡处没有做尖锐的清角设计，所有流道转角都留了R3-R8不等的圆弧过渡，一方面是铸造时避免铁水在尖角处出现冷隔、砂眼的缺陷，另一方面流体在泵腔内循环形成水环时，圆弧面能减少水流的紊流冲击，降低运行时的气蚀噪音，延长叶轮的使用寿命。电机端的接线盒位置统一朝向泵体外侧45度方向，不管是哪个规格的泵型，接线盒都不会被进出口管路遮挡，现场电工接线时不需要探身到泵与管路的缝隙里操作，后期维护更换密封件时，也不用拆卸接线线路就能直接拆开泵体端盖。泵脚的安装孔做了长圆孔设计，孔的长度方向顺着电机与泵体的同轴轴线方向，装配找正的时候可以微调电机的轴向位置，不用完全松掉地脚螺栓就能调整联轴器的对中间隙，找正效率比圆孔安装脚提升近四成。叶轮与泵轴的连接采用平键加锁紧螺母的结构，键槽的位置做了对称度校验，避免叶轮动平衡时出现过大的偏心量，锁紧螺母处加了止退垫圈，设备长期运行产生振动时螺母不会松脱，杜绝叶轮窜动刮蹭泵腔内壁的隐患。泵体的放水螺塞设置在泵腔最底部的最低点，停机检修时能完全排净泵腔内的存水，避免冬季低温时存水结冰胀裂泵体铸件，螺塞的密封面采用锥面密封，不需要额外加生料带就能实现可靠密封，减少了密封耗材的使用。不同规格泵的轴承端盖尺寸做了通用化设计，相邻两个规格的泵可以互换同型号的轴承端盖，车间备件储备时不需要为每个规格单独备货端盖，降低备件库存的占用资金。
