分体式电动离心泵工业结构三维设计

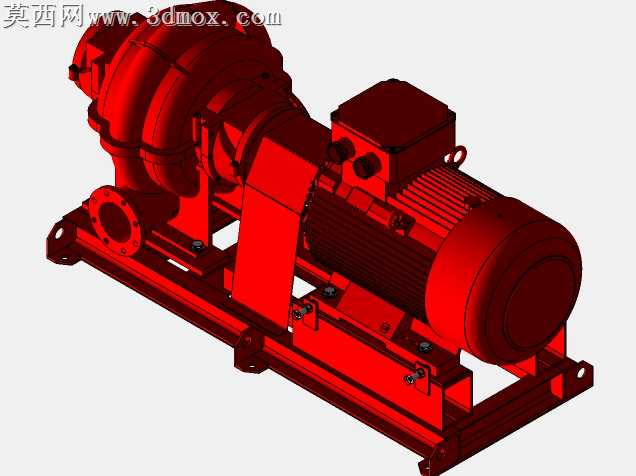

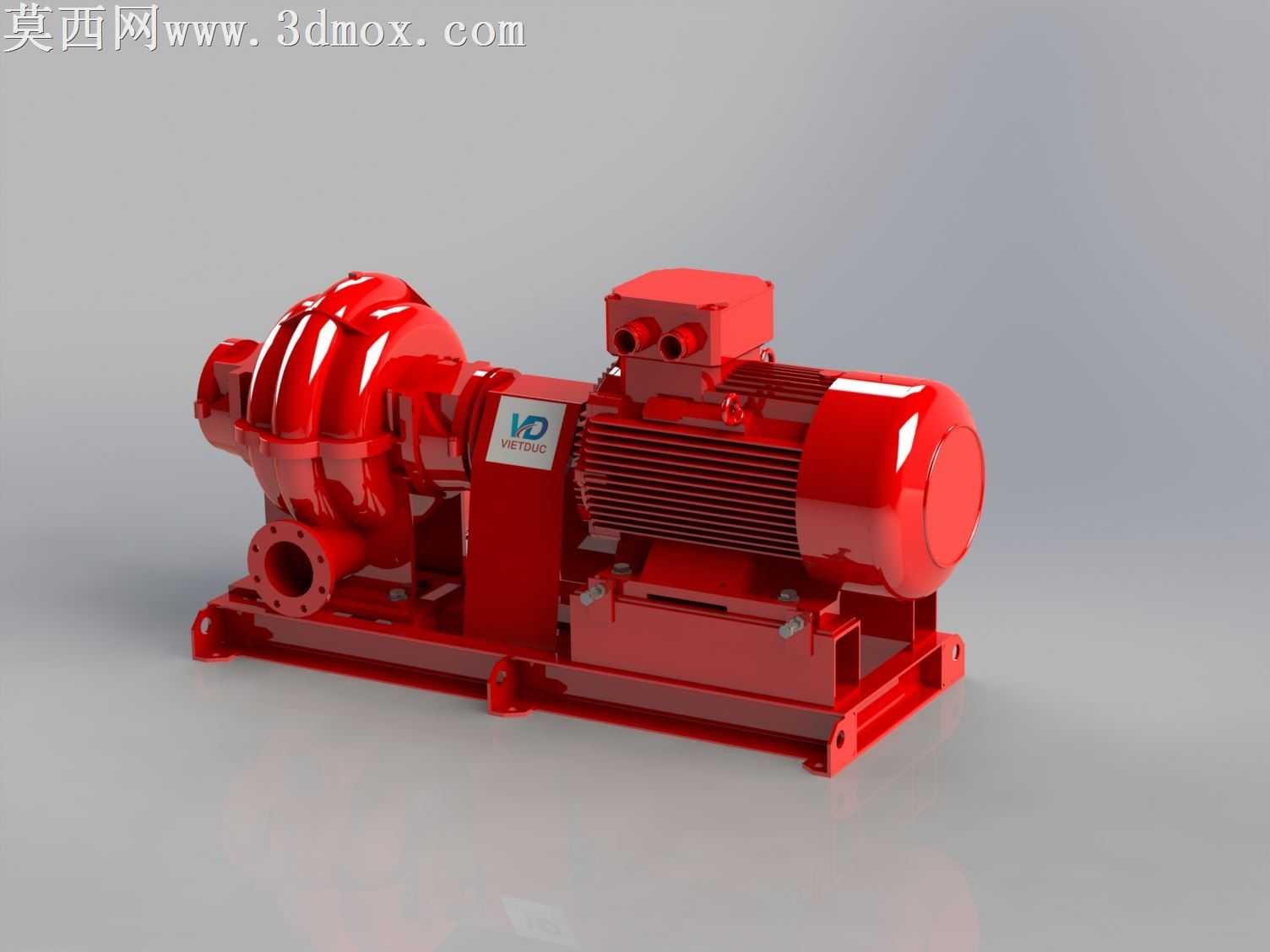

做这个分体式泵的建模时，我是从装配逻辑视角切入的，毕竟这类工业泵组最核心的就是泵体与电机的同轴度配合，要是建模时配合公差没考虑到位，后期做运动仿真或者出工程图都会出问题。一开始画泵头部分的时候，特意把蜗壳流道的壁厚做了均匀化处理，没有照着实物照片硬抄曲面，毕竟实际铸造时壁厚不均很容易出现缩孔缺陷，建模时就把流道内壁的过渡圆角做了统一调整，进水口法兰的螺栓孔位置严格对齐通用安装标准，连法兰密封槽的深度都留了0.3mm的余量，方便后期装配时放密封垫片不会出现干涉。中间的连接支架部分是整个分体结构的核心，我没有做成一体化的实心块，而是在保证支撑强度的位置加了减重筋，筋的厚度和泵体底座的壁厚保持一致，避免铸造时因为壁厚差太大产生应力变形，支架和电机端的配合止口做了H7的公差配合，止口端面特意加了0.1mm的凸起定位台，装配时能直接卡进电机端盖的定位槽里，不用反复调整同轴度。电机部分建模时没有把散热筋做的太尖锐，实际开模或者3D打印验证时，尖锐的棱边不仅容易刮手，还会出现脱模缺陷，所以所有散热筋的棱边都倒了R0.5的圆角，接线盒的位置特意留了和电机主体的安装间隙，接线盒盖的卡扣结构做了简化，毕竟这个模型重点是展示泵组整体结构，没必要把内部接线端子都做的过于细碎，反而会干扰整体装配关系的展示。底座部分我做了分体式的安装槽设计，泵体和电机的安装脚位置都留了长条形的调节孔，方便实际安装时调整两者的同轴度，底座的地脚螺栓孔位置也对齐了通用工业泵的安装尺寸，底部的支撑筋做了交错布置，既保证底座的刚性，又不会让底座显得过于笨重。材质调试的时候，泵体和电机都选了工业红的金属漆材质，特意把高光部分压的比较柔和，没有做的像镜面一样亮，毕竟工业设备的漆面都是半哑光的，粗糙度调到0.2左右，金属质感控制在30%，不会显得像塑料件，渲染的时候打了两盏侧光，把蜗壳的曲面弧度和电机散热筋的层次感打出来，底座部分加了一点轻微的环境 occlusion 阴影，让整个泵组放在地面上不会显得飘。做装配配合的时候，所有的螺栓连接都用了同轴配合加端面重合，没有出现过定义的情况，泵轴和电机轴的连接部分特意留了联轴器的安装空间，没有把两根轴直接做成一体，毕竟分体式泵的核心就是泵和电机可拆分，后期维护时可以单独更换泵头或者电机，这个结构细节在建模时必须体现出来，不能为了省事做成一体化结构。整个模型做完之后做了全局干涉检查，把所有配合面的干涉量都控制在0.01mm以内，不管是用来做教学演示、产品方案展示还是后期出加工图纸，都能直接用，不会出现结构上的硬伤。
