双转子波瓣泵内部结构展示设计

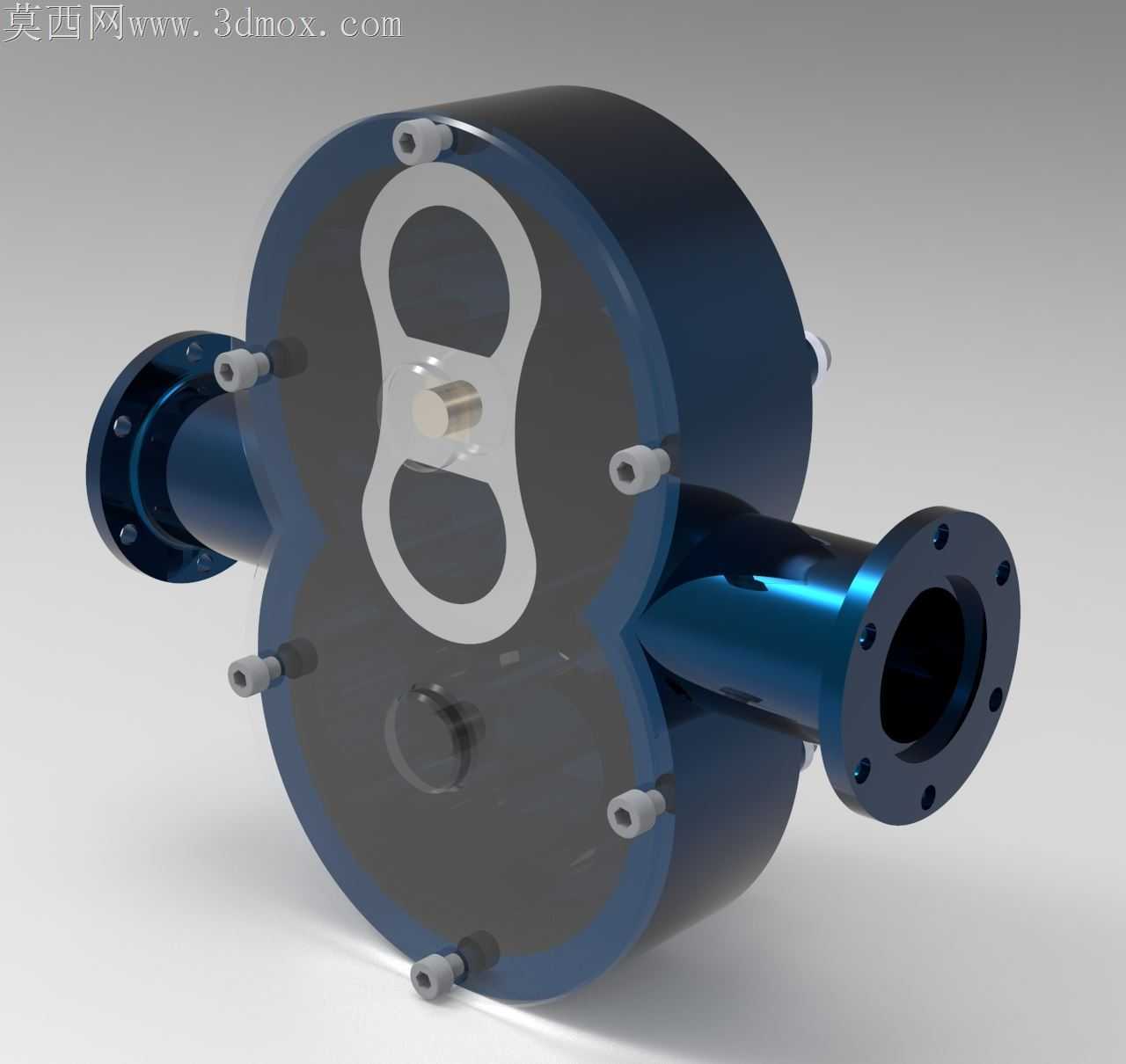

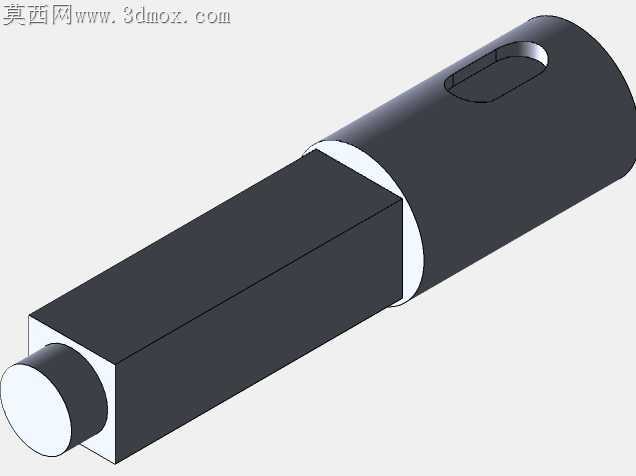

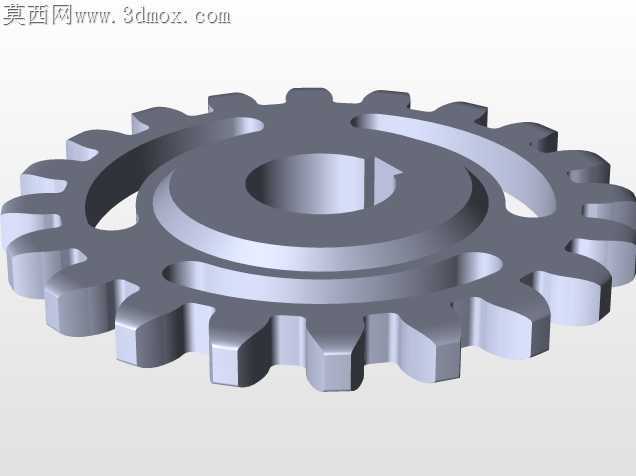

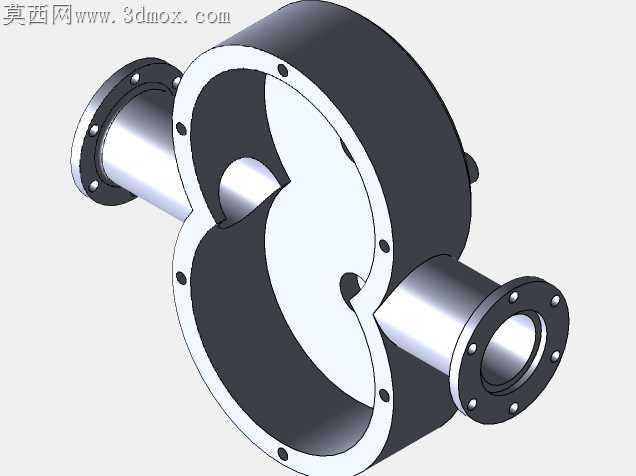

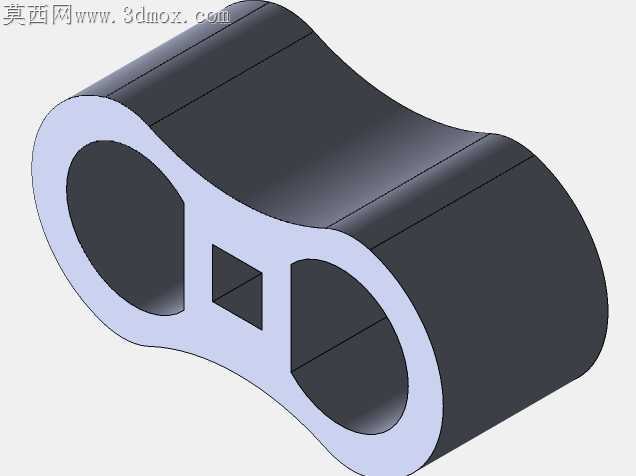

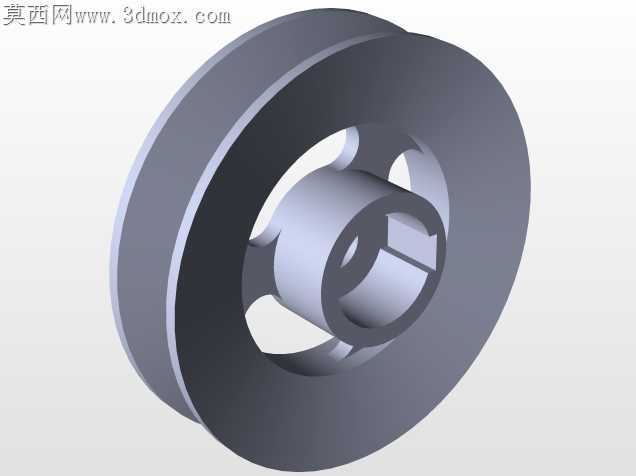

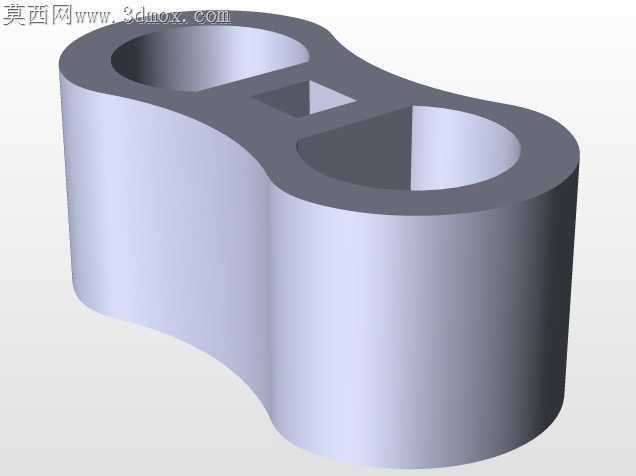

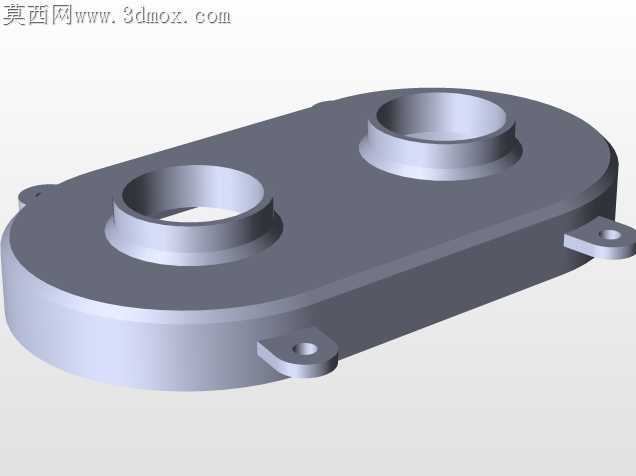

容积式泵的加工环节里，泵腔内壁与转子外缘的配合间隙一直是品控核心难点，间隙过大会引发输送介质内漏、容积效率骤降，间隙过小则会在转子高速运转时出现热膨胀抱死、端面磨损拉缸的问题，这款波瓣泵的结构设计刚好把这类矛盾的平衡思路做了具象化呈现。泵壳采用三腔连通的异形轮廓，没有沿用常规齿轮泵的正圆形内腔，8字形的转子型线和腔壁的贴合轨迹经过反复校准，每一段弧面的预留间隙都匹配了不同位置的热膨胀量——进出口法兰附近的腔壁因为介质流动带走热量，温度偏低，间隙控制在0.02mm以内保证密封，转子啮合区的腔壁因为持续摩擦生热，间隙放宽到0.05mm预留热胀空间，避免运转卡滞。端盖上的紧固螺栓没有采用均匀圆周排布，而是顺着腔壁的应力分布点位布置，在两个转子轴孔的周边加密了螺栓点位，抵消轴运转时的径向跳动带来的端盖变形，避免端盖和转子端面出现偏磨。进出口的法兰接口做了加厚凸台设计，和外部管路对接时，螺栓锁紧的应力不会直接传导到泵腔薄壁上，不会因为管路拉扯导致腔壁变形挤压转子。转子的型面没有做尖锐棱边，所有啮合接触的位置都做了R0.3的微小圆角，既减少了运转时的流体剪切阻力，也避免了加工时刀具清角不到位出现的尺寸偏差，就算普通三轴铣床加工也能保证型线精度，不需要额外的五轴精修工序。端盖和泵壳的定位销孔设置在腔体对角位置，装配时不需要反复调整转子对中精度，销孔落位就能保证两个转子的啮合间隙在合格范围内，减少了现场装配的调试时长。泵体上预留的多个工艺堵头位置，刚好对应腔体内的残留介质死角，检修时不需要完全拆解泵体，拧下堵头就能排空腔体内残留的润滑油或者输送介质，降低维护成本。转子和轴的连接采用平键加端面顶丝的双重固定，就算输送高粘度介质时转子承受较大轴向推力，也不会出现转子移位、啮合错位的问题，适配润滑油、低粘度流体等多种介质的输送工况。
