双齿数差滚子链链轮传动结构设计

做这套链传动模型的时候最先敲定的是齿数差带来的传动比逻辑，45齿大轮配16齿小轮的组合没有硬套标准模数的整数值，反而特意把链节距的公差预留了0.02mm的浮动量，避免装配时出现链节卡滞在齿槽里的问题。建模时没有直接用插件生成现成链轮，齿形轮廓是逐段修过的，齿顶圆弧特意做了0.1mm的倒角过渡，不是生硬的直线切边，现实里加工时这个倒角能减少链条啮合瞬间的冲击，也能避免热处理后齿顶崩边。

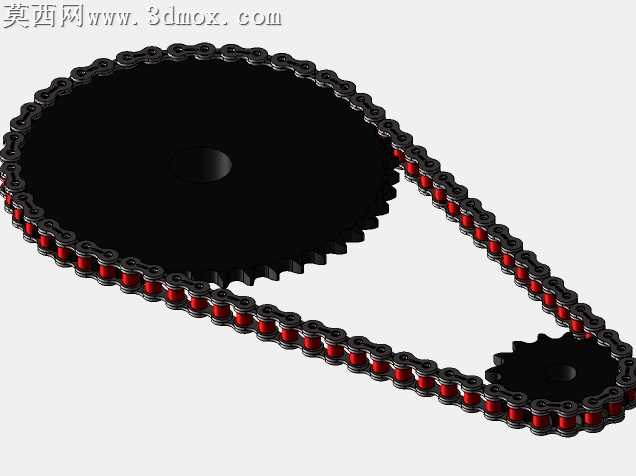

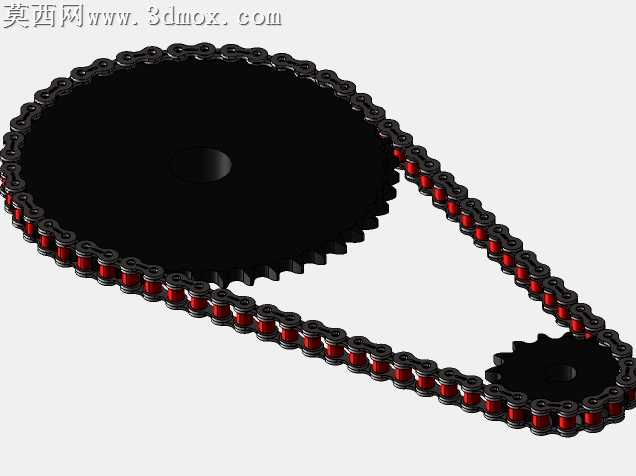

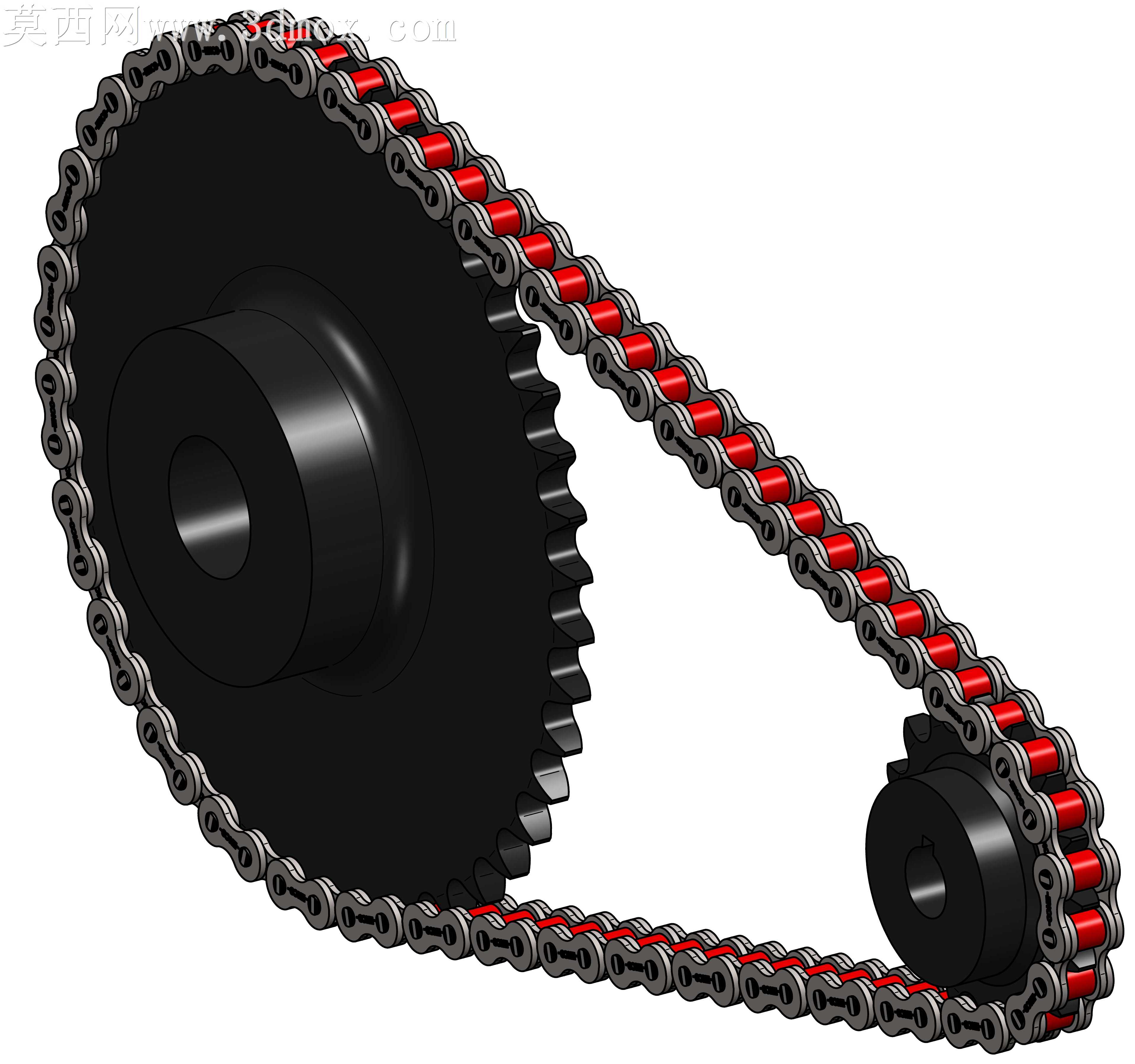

链条部分没有做简化的阵列假件，每一节链节都做了销轴、外链板、内链板、滚子的独立配合，滚子和内链板之间留了转动间隙，渲染的时候特意给滚子做了半哑光的金属质感，链板边缘加了轻微的磨损做旧效果，不是清一色的亮面金属，更贴近实际使用的状态。大链轮的轮毂部分做了阶梯式的凸台结构，轴孔位置加了键槽特征，没有做成光孔，毕竟实际装配里链轮和轴的周向固定全靠键连接，省掉这个细节模型就只剩展示价值，没法用来做装配实训参考。

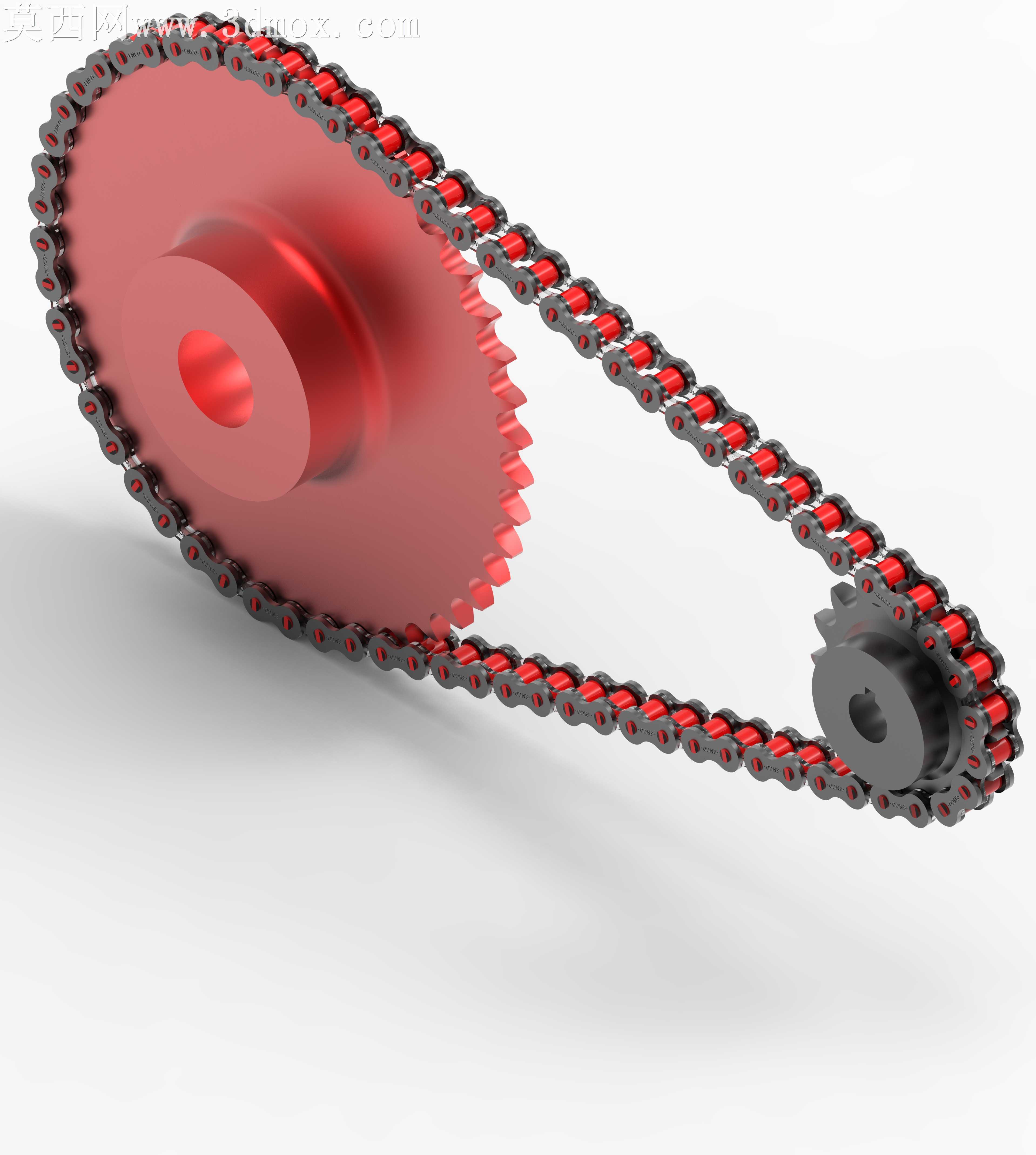

装配调试的时候踩过不少坑，最开始链条绕完两个链轮后出现了几节链板和链轮端面干涉的问题，后来把两个链轮的中心距微调了0.3mm，同时修正了链节铰接处的同轴度偏差，才让整根链条能顺畅绕两个轮转动，没有卡滞的位置。渲染时特意把背景调成浅灰色，打了两盏侧光突出链条和轮齿的啮合位置，大链轮用了偏红的金属氧化质感，小链轮用了深灰的淬硬钢质感，能直观区分两个轮的材质处理差异，也让整个传动结构的层次更清晰。

这套模型不是为了做外观展示的花架子，每个结构细节都对应实际链传动设计里的常见要点，不管是用来做课程设计的参考，还是做传动方案的演示，都能直接对应到工程实际里的设计逻辑，不会出现和工业实际脱节的结构错误。
