复古布劳恩SK1收音机外观结构三维设计

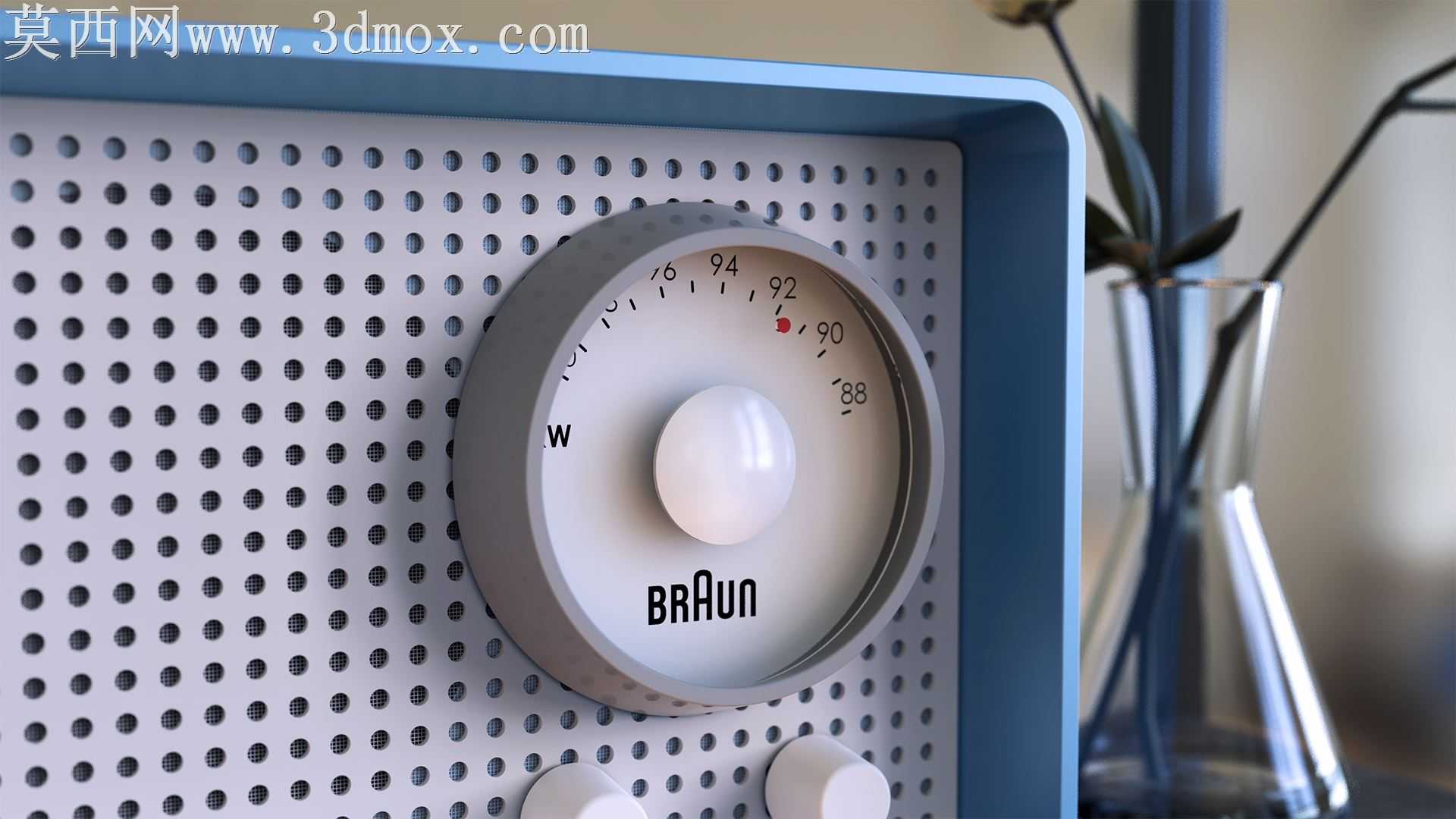

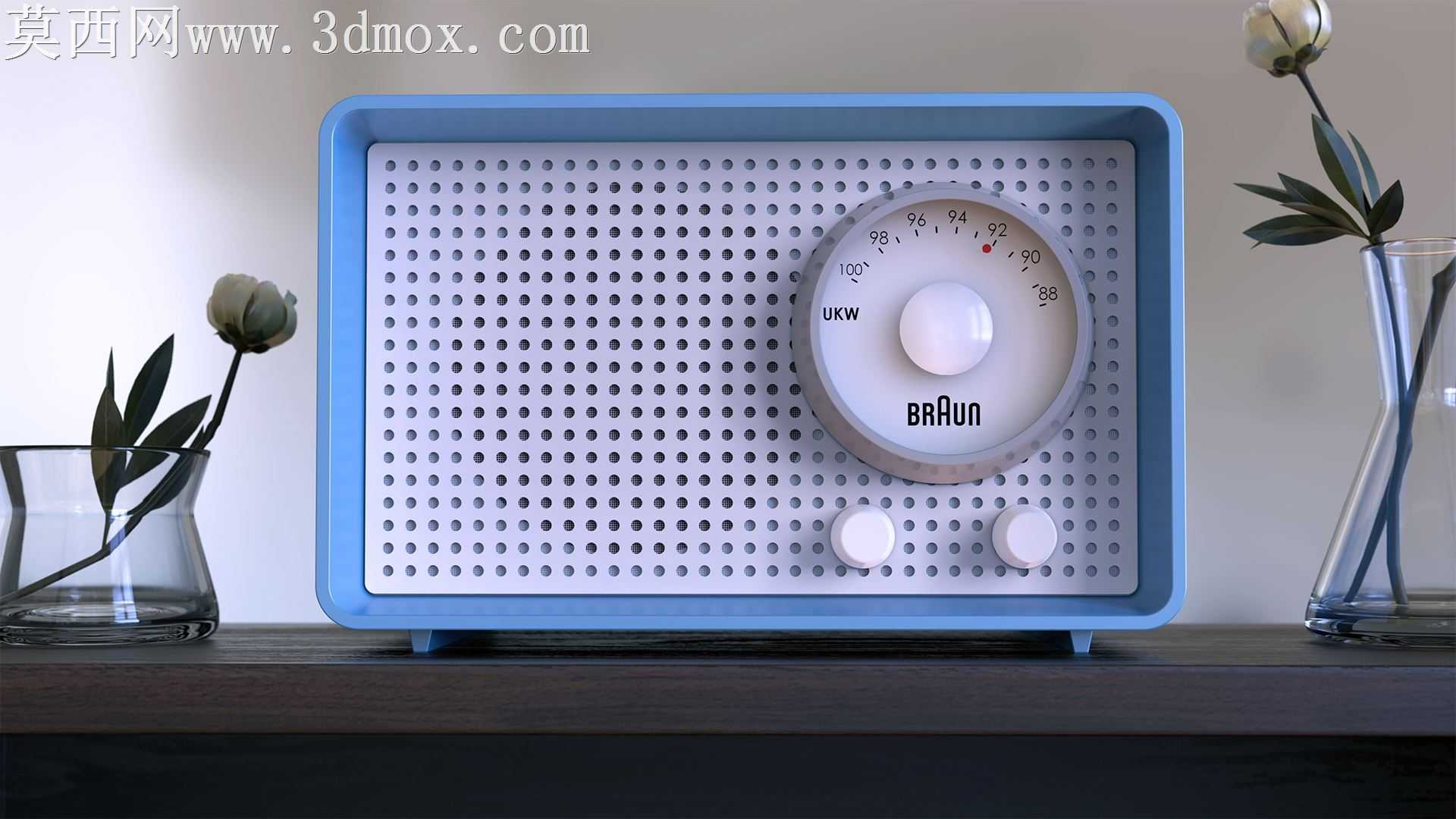

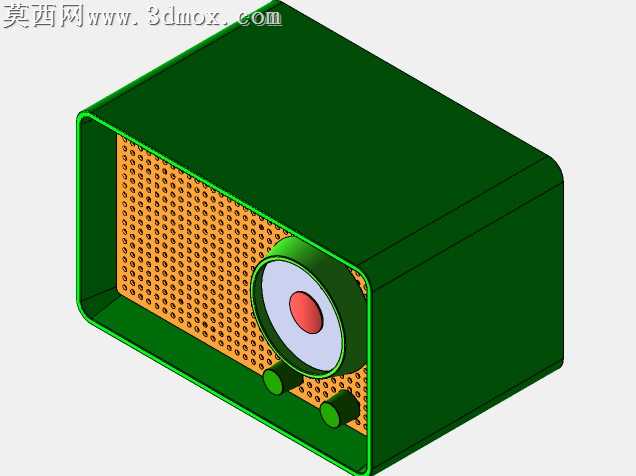

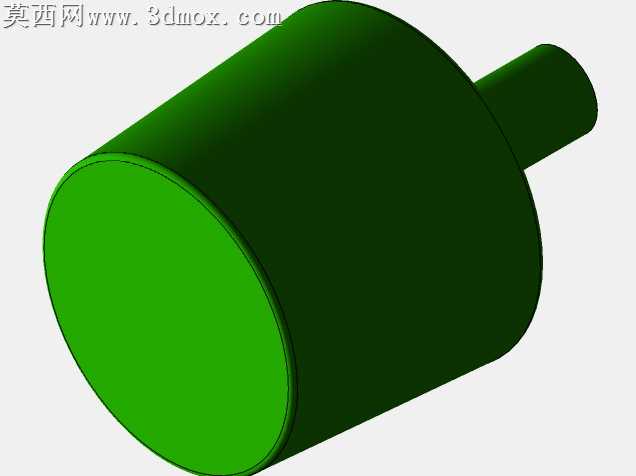

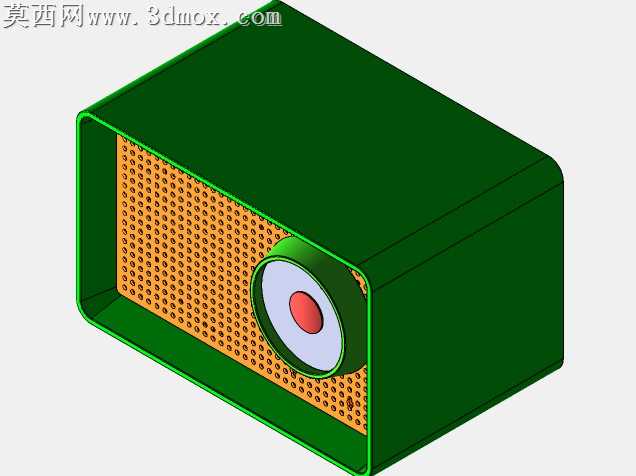

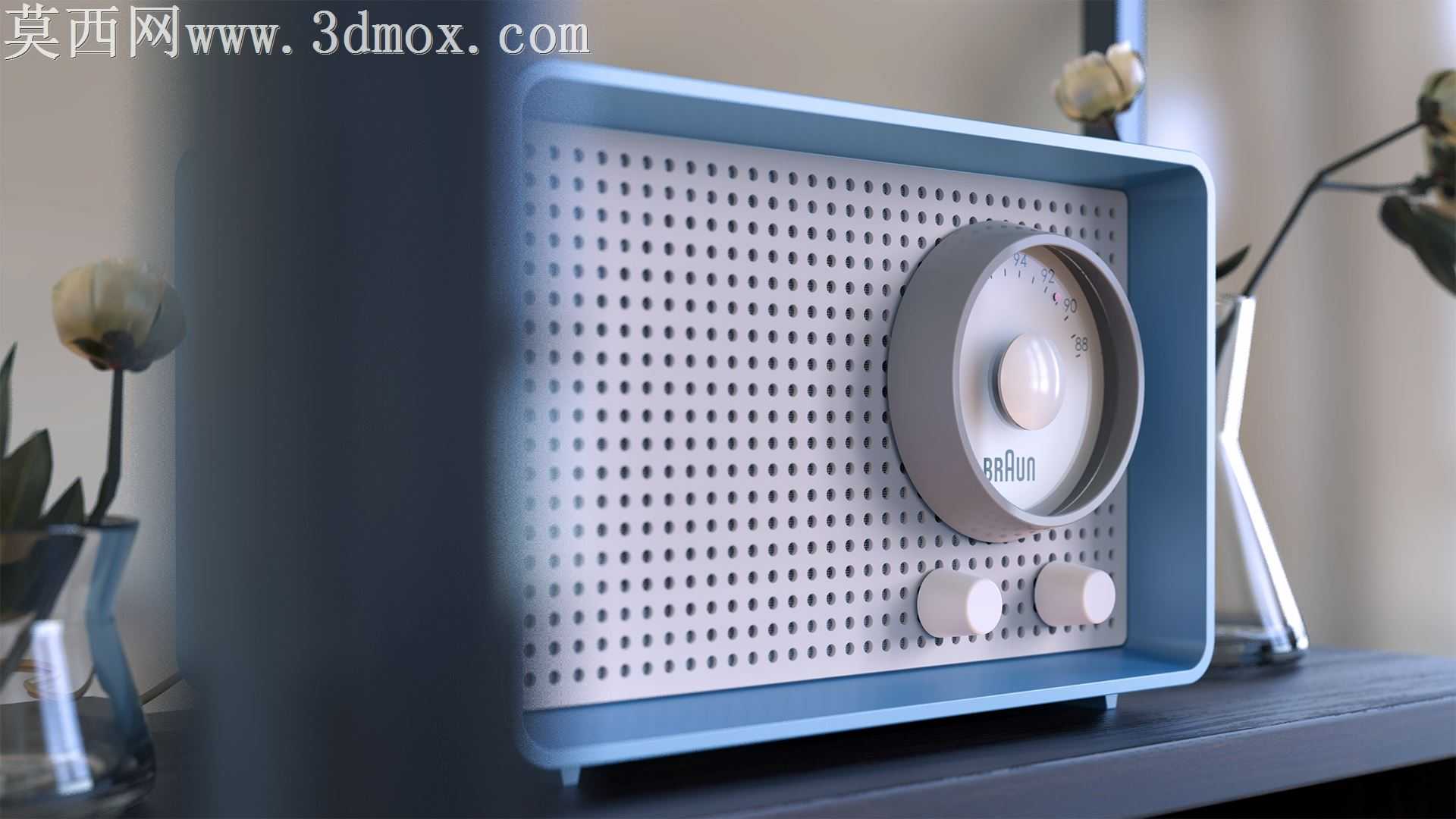

做这个复古收音机模型的时候，我特意选了曲面设计视角切入，毕竟这款经典机型的辨识度全在外壳和前面板的细节上。最开始打草稿的时候，没急着拉实体，先把参考图里的轮廓线描了一遍，发现机身边框不是生硬的直角，是带微小圆角的矩形壳体，蓝色外框的厚度要控制得刚好，太厚会显得笨重，太薄又撑不起复古机型的敦实质感，反复调了三次壁厚参数才定下来。前面板的穿孔格栅是最费时间的部分，一开始想直接用阵列特征铺满整个面板，结果做出来孔位边缘太生硬，和真机那种温润的冲孔质感差很多，后来先做了单个孔的沉台细节，再用线性阵列配合面板的曲面做随形阵列，还特意把边缘几排孔的大小做了极细微的收窄，模拟老机型冲压加工带来的边缘形变，不会像均匀阵列那样透着数码感的假。中间的调谐旋钮部分，先做了基准面定位刻度盘的位置，刻度环上的数字和UKW标识没有直接贴图，而是做了浅浮雕的凹凸结构，这样后期打光的时候能自然带出阴影，比平面贴图真实太多。旋钮本身的弧面也调了很久，顶部的凹陷弧度要刚好贴合手指按压的触感，边缘的倒角不能太锐，不然会破坏整机的柔和复古感。下方两个小旋钮的位置，特意留了和面板之间0.2mm的装配间隙，模拟真实产品的装配公差，不会让零件看起来像粘死在面板上。外壳的支脚部分没做一体化设计，单独拆成了四个小零件，底部留了和壳体卡接的小凸台，还原真实产品的装配逻辑。调材质的时候，蓝色外壳选了带细微磨砂质感的塑料材质，粗糙度调到0.3，避免太亮的塑料感显得廉价，前面板的米白色部分加了极淡的泛黄参数，模拟老塑料老化的质感，金属旋钮部分做了轻微的拉丝纹理，反射强度压得比较低，不会抢了整体复古氛围的风头。打光的时候没选太硬的直射光，用了柔和的侧光来突出面板穿孔的层次感，在机身两侧加了极淡的环境补光，把蓝色边框的通透感带出来，背景里搭配玻璃花瓶的光影反射，也是特意调整了反射强度，让机身的反光不会太突兀，刚好能烘托出那种放在桌面的日常氛围感。整个模型做下来没有为了省面省略细节，也没有过度加没必要的结构，所有曲面的曲率都连续顺滑，没有突兀的折角，不管是用来做复古产品设计参考，还是渲染场景素材，都能撑得起细节精度，还原出这款经典收音机的设计质感。
