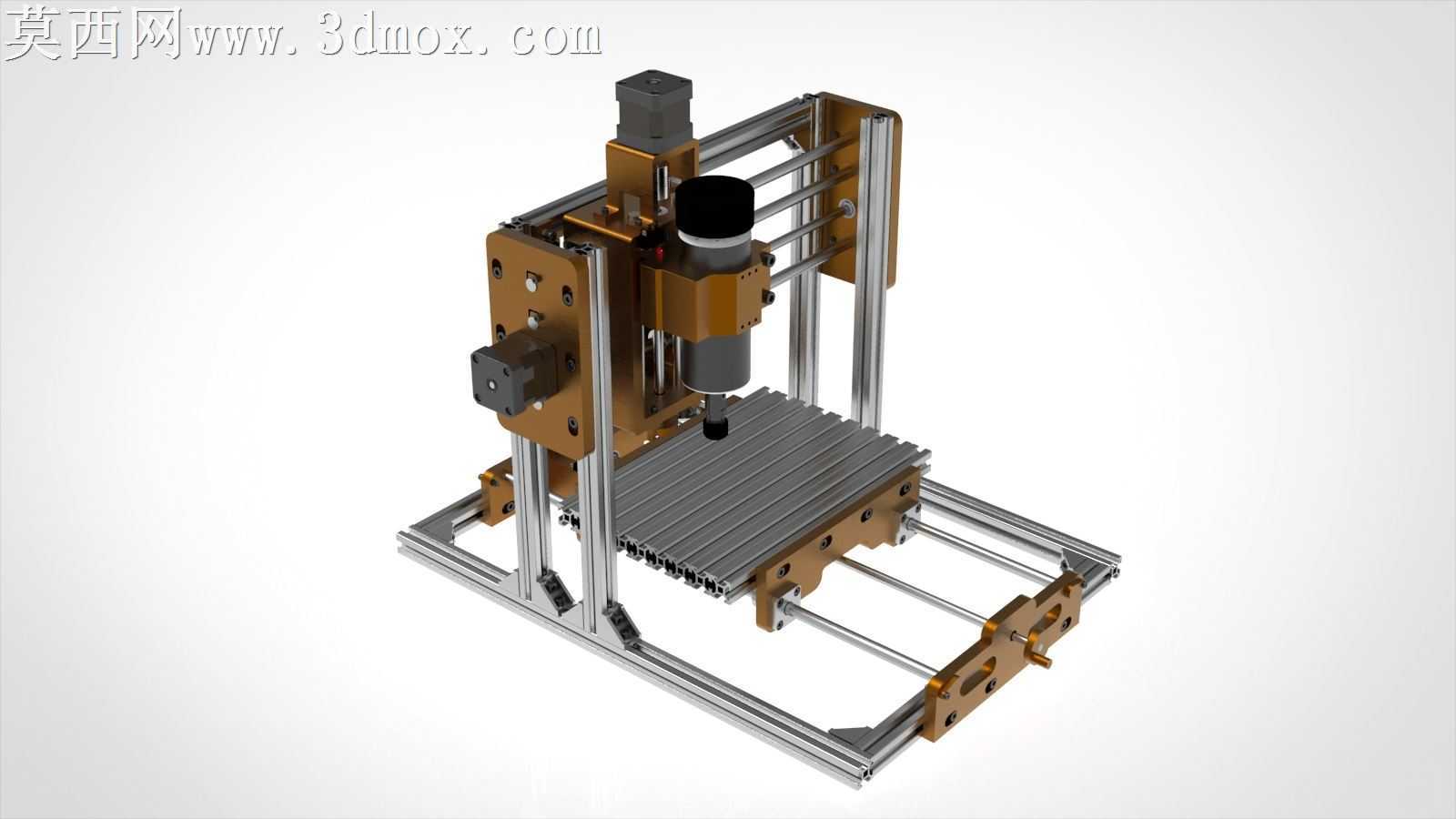

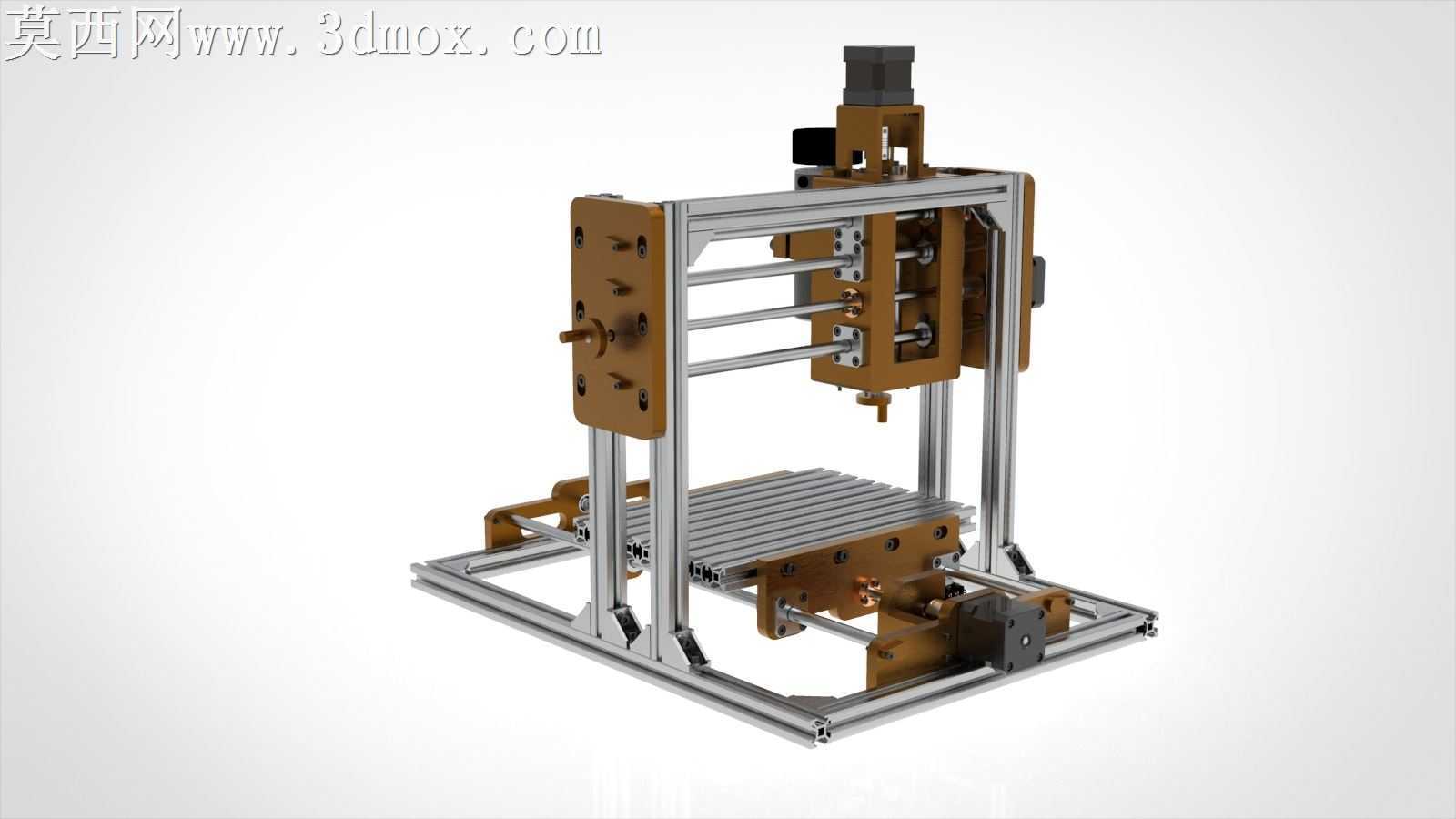

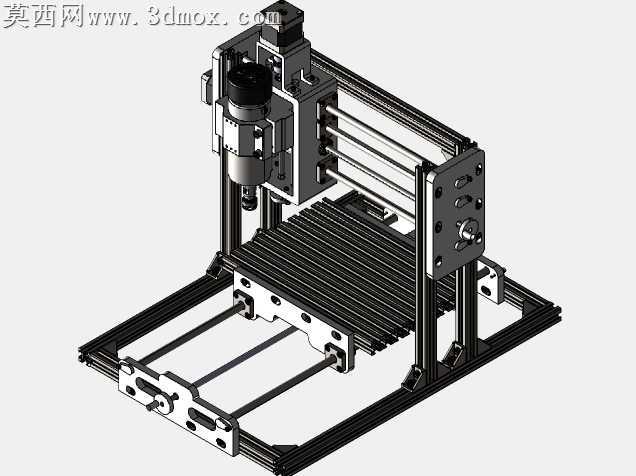

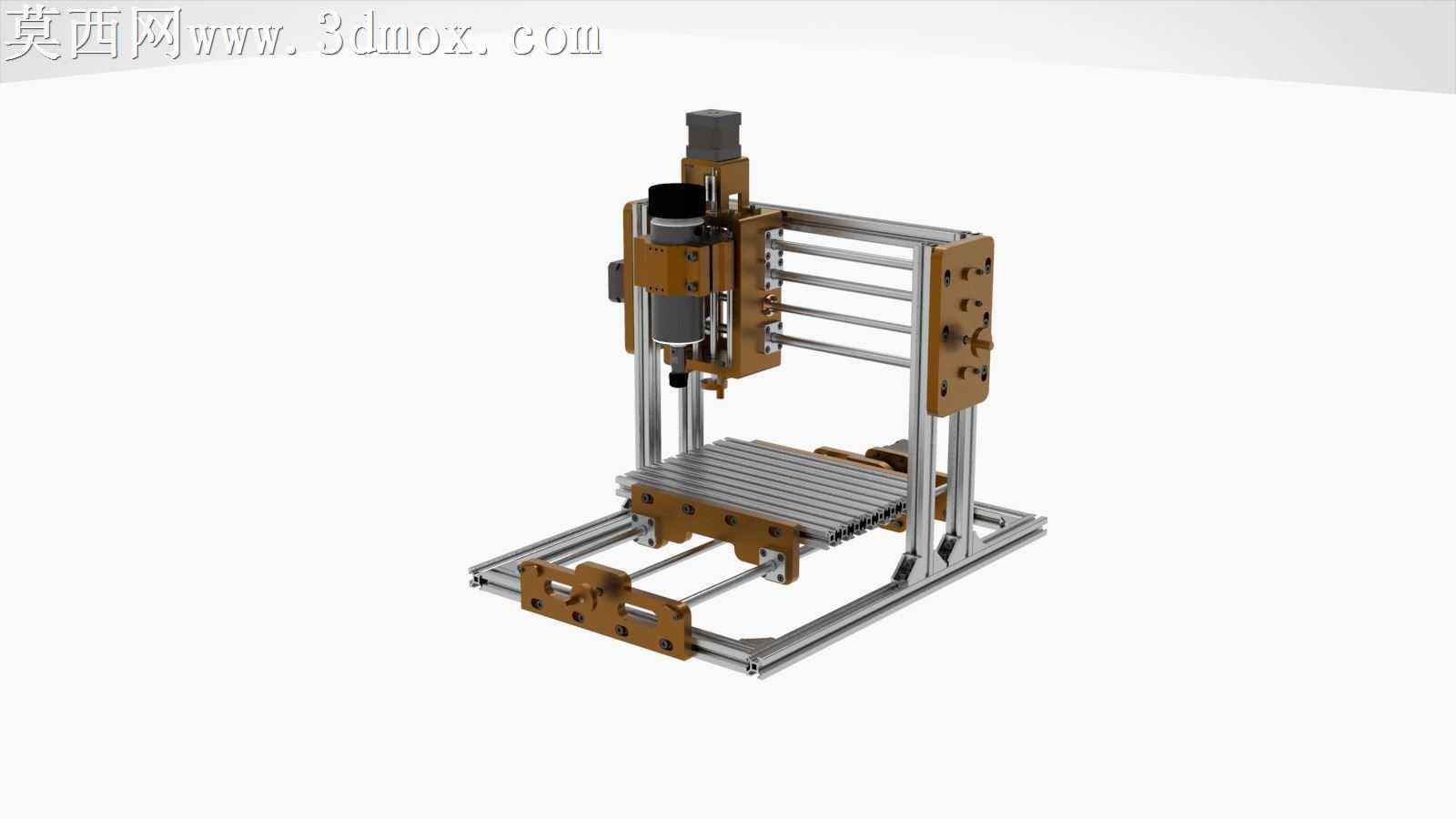

桌面级小型数控雕刻铣削设备结构设计

桌面级小型数控设备最容易被忽略的加工痛点，是铝型材机架的装配应力累积——很多DIY机型装好后跑对角线测试偏差超0.2mm，根源就在光轴固定座与型材连接面的公差预留不足，锁紧螺丝时直接把光轴拉弯，后续铣削亚克力板都能出现明显刀纹。这款小型CNC的固定座采用分体式沉孔设计，每个锁紧孔位预留0.1mm的横向滑移间隙，装配时可以先把光轴穿入滑座、推满全程无卡顿后再逐颗拧紧螺丝，完全避免硬锁带来的光轴形变，空跑全程的平行度偏差能控制在0.05mm以内，足够覆盖PCB铣制、软金属雕刻的精度需求。

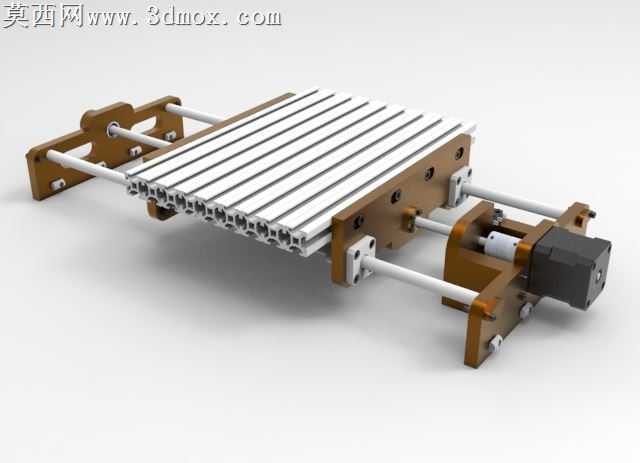

工作台采用整排2020铝型材拼接而非整块铝板，不是为了省材料，是考虑到小型设备没有恒温车间使用条件，整块铝板在冬夏温差下的形变会直接带动工件偏移，型材拼接的缝隙刚好能释放热胀冷缩的应力，同时T型槽天然适配通用压块，不用额外在台面上打孔攻丝，更换不同尺寸的工件时调整效率提升不少。Z轴滑台的配重没有采用常见的弹簧结构，而是靠主轴安装座的重心与光轴中心完全重合来抵消下坠，避免弹簧长期使用疲劳后出现Z轴掉刀的问题，实际测试断电状态下Z轴滑台能停在任意位置，不会下滑砸坏工件或刀尖。

驱动单元的安装位特意留了T8丝杠与滚珠丝杠的兼容孔位，初期组装可以用成本更低的T8丝杠做非金属材料加工，后续需要加工铝、铜等软金属时，不用重新打孔改造机架，直接更换丝杠和螺母座就能升级刚性，把DIY设备的迭代改造成本压到最低。主轴固定座做了上下两圈环抱式锁紧，不是单点顶丝固定，高速运转时主轴的径向跳动能控制在0.02mm以内，雕刻细线条时不会出现边缘毛糙的问题，12000转的转速下整机共振幅度很小，放在普通木质桌面上加工也不会出现位移。走线槽全部隐藏在铝型材的槽内，没有外露的拖链，既避免加工时切屑刮坏线缆，也让整机外观更整洁，日常清理切屑时不用反复绕开外露管线，用毛刷直接扫就能把台面上的铝屑、木屑清理干净。
