国际象棋兵棋子铸造用三维造型结构

　　这款棋子造型主要面向金属、树脂类铸造工艺场景设计，适配小批量文创棋具生产、定制化纪念棋具加工的实际需求，可直接作为铸造母模用于翻砂、失蜡等常规铸造工序，也可作为数控加工的基准模型用于实木、亚克力等材质的棋子切削加工。从结构设计逻辑来看，整体采用全回转体构型，所有截面均围绕中心轴线对称分布，这种设计首先匹配铸造工艺的拔模需求，沿轴线方向设置连续的拔模斜度，避免铸造过程中出现倒扣粘模的问题，同时回转体结构在车削加工母模时可一次装夹完成全部外轮廓加工，大幅降低母模制作的工序复杂度，减少装夹带来的形位误差。

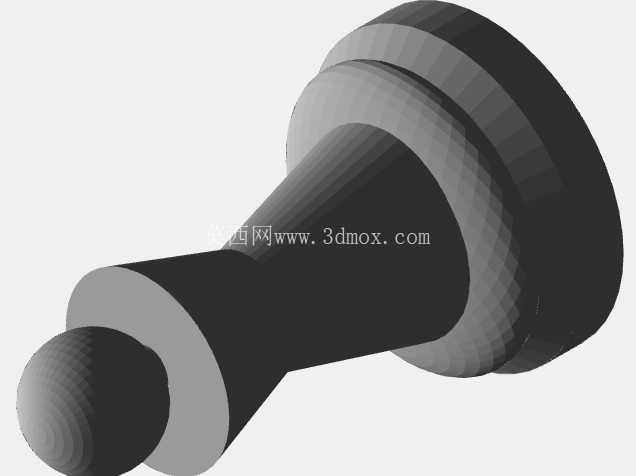

　　棋子整体分为三个功能段，顶部为圆弧端的握持段，球面半径经过反复调整，既保证棋手捏持时的触感贴合指腹曲线，不会出现尖锐棱角硌手的问题，又控制球面高度避免棋子整体重心过高，放置在棋盘上时容易倾倒；中间为锥形过渡的柱身段，锥度设置兼顾两方面需求，一方面是铸造时的金属液流动顺畅性，锥面角度大于金属液的流动休止角，保证浇注时液流可以快速填充模腔底部，不会出现冷隔、缺料的铸造缺陷，另一方面是视觉识别性，锥面的斜率与其他棋子形成明显区分，棋手在对局过程中可以快速识别兵棋子的位置，不会与其他棋子混淆；底部为带凸缘的定位段，凸缘的外径尺寸严格匹配标准国际象棋棋盘的方格尺寸，凸缘底面设置0.1mm的内凹微弧，避免底面完全平面加工时出现边缘翘曲，导致棋子放置在棋盘上出现晃动的问题，同时凸缘的厚度经过配重计算，将棋子整体重心控制在总高度的三分之一以下，保证棋子放置后的稳定性，即使棋盘受到轻微碰撞也不会翻倒。

　　从安装边界与尺寸配合来看，棋子总高度控制在标准国际象棋赛事规则允许的兵棋子高度区间内，最大外径即底部凸缘直径不超过棋盘单格边长的三分之二，保证相邻棋子放置在相邻方格时不会出现干涉，凸缘底部的平面度公差控制在0.05mm以内，与棋盘表面的接触面积足够，不会因为接触面过小导致打滑。设计过程中特意规避了薄壁结构，所有壁厚均大于3mm，适配铸造工艺的最小壁厚要求，避免浇注时出现浇不足、冷隔等缺陷，同时所有棱边均设置R0.5mm的圆角过渡，避免铸造时出现应力集中导致的裂纹缺陷，也避免加工完成后棱边锋利划伤使用者。

　　在实际生产适配中，该造型的分型面设置在底部凸缘的上端面，分型面为完整平面，不需要设置复杂的抽芯结构，上下模合模时定位简单，适合小批量手工造型的生产场景，也适配自动化压铸生产线的模具分型逻辑，不需要额外修改结构即可直接导入模具设计软件进行分模操作。模型的曲面全部采用G1连续过渡，没有碎面、尖角等不利于数控加工的几何特征，导入加工编程软件时可以直接生成连续的刀路，不需要额外进行曲面修复，减少工艺人员的前期模型处理工作量。针对不同材质的铸造需求，模型的收缩率补偿可以通过整体缩放快速实现，不需要修改局部结构，适配铸铝、树脂、锌合金等不同铸造材质的收缩特性，通用性较强。从使用场景来看，除了常规的赛事用棋生产，该造型也可通过调整尺寸比例，制作不同规格的装饰性国际象棋摆件，适配文创产品、纪念礼品等不同领域的生产需求，结构上的通用性可以覆盖从批量工业生产到手工定制加工的全场景需求，不需要针对不同工艺做大幅度的结构修改。
