堆叠式多段柱球组合立体结构件

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198548
  • 堆叠式多段柱球组合立体结构件
  • 堆叠式多段柱球组合立体结构件

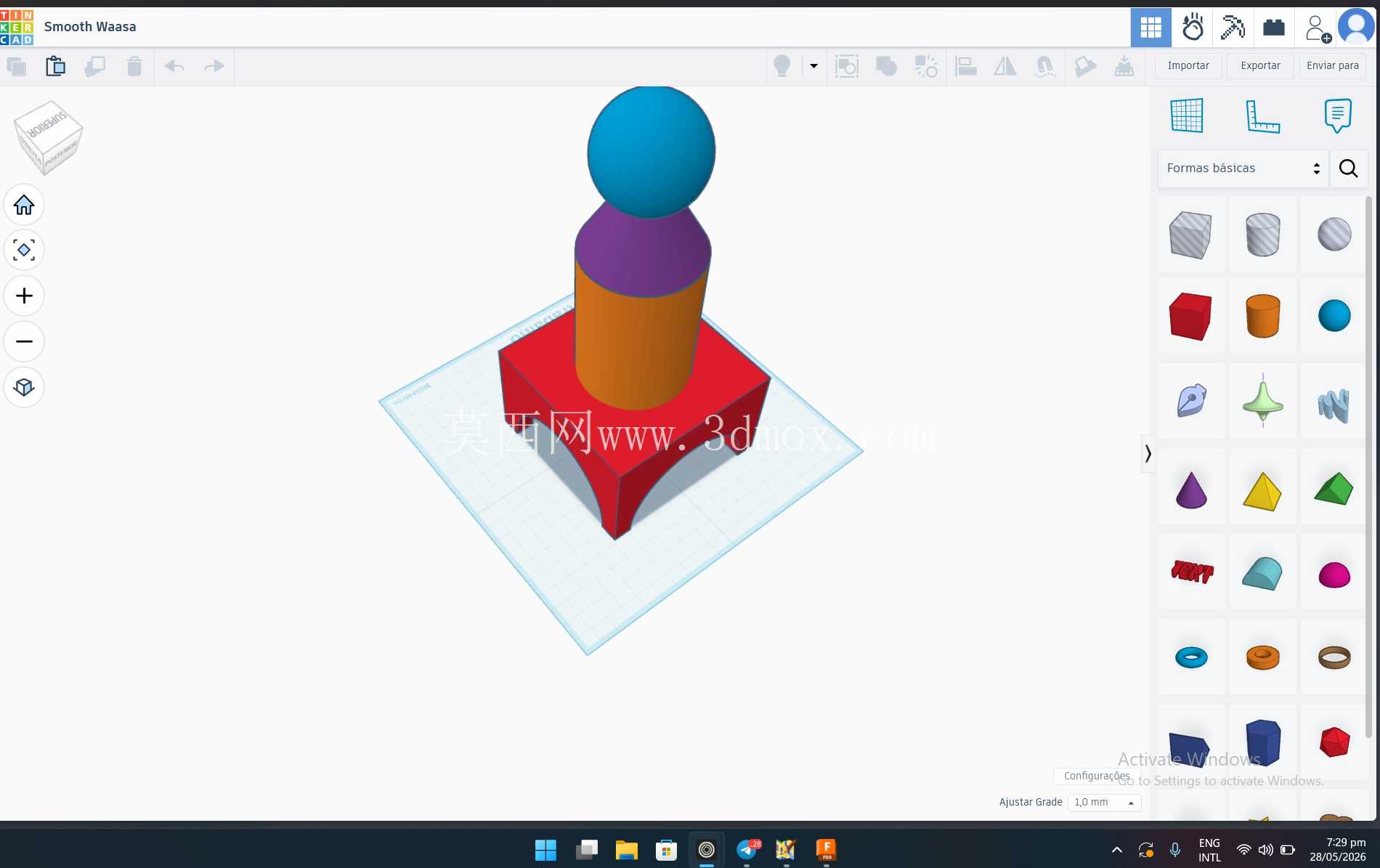

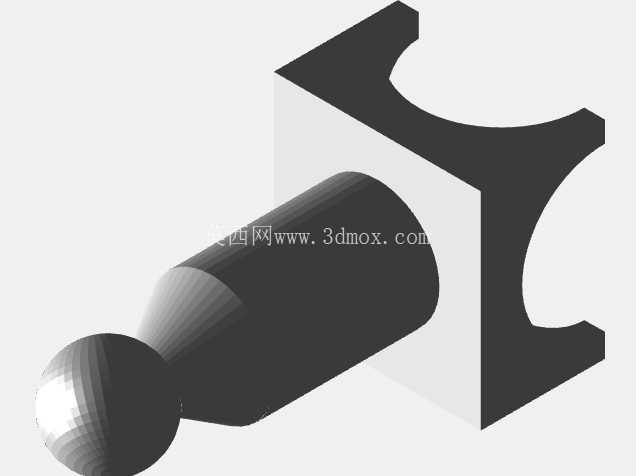

  基座上方衔接的是三段式柱体结构,最下段为大直径圆柱段,中间段为直径略小的紫色圆柱段,最上方为球形端头,三段结构采用同轴心设计,同轴度公差需要控制在0.05mm范围内,避免不同段拼接后出现偏心错位,影响整体的受力均匀性。设计这类结构的时候,首先要考虑的是各段衔接处的过渡处理,圆柱与基座的衔接位置做了微小的圆角过渡,避免应力集中导致的结构断裂,尤其是如果采用金属压铸工艺生产的话,直角衔接位置很容易在冷却过程中出现缩孔或者应力裂纹,圆角过渡可以有效改善熔体的流动状态,让充模过程更顺畅,减少成型缺陷。球形端头的设计一方面是作为结构的视觉端点,另一方面也可以作为接触定位的球面基准,在一些需要点接触定位的工装场景中,球面端头可以自适应调整接触角度,避免平面接触带来的卡滞问题。从安装边界来看,方形基座的边长决定了整个构件的最小安装空间,安装时需要预留至少比基座边长大5mm的平面区域,保证基座可以完全贴合安装面,同时上方柱体和球体的总高度需要考虑周边设备的运动行程,避免构件安装后与周边运动部件发生干涉。这类堆叠式柱球组合构件,常应用在小型工装定位支撑、教学演示教具、文创产品结构原型以及自动化设备的末端定位基准场景中,很多时候也会作为3D打印的验证样件,用来测试不同几何特征堆叠后的成型精度与装配公差。从结构本身来看,底部采用方形带内凹收边的基座设计,方形基座的四个侧边做了向内的斜切收角,既可以减少基座底部的接触应力集中,也能在放置时提供更稳定的支撑面,避免整体结构出现侧翻偏移,基座的平面度公差一般控制在0.1mm以内,保证放置在工装平台上时不会出现翘边晃动。

  不同段的直径差设计,除了视觉上的分层效果,也可以作为不同功能段的区分标识,比如大直径圆柱段可以作为握持或者卡装的受力段,中间小直径段可以作为套装其他配件的安装段,上方球体可以作为触发或者接触的工作段,各段的长度比例需要根据实际使用场景调整,比如作为定位支撑使用时,大直径段的长度需要占总高度的60%以上,保证整体的支撑刚性,避免受力后出现弯曲变形。如果是作为教学演示模型使用,各段的颜色区分可以更直观地展示不同几何特征的组合方式,帮助初学者理解同轴堆叠结构的装配逻辑与尺寸配合关系,球体与最上方圆柱段的衔接采用相切过渡,没有突兀的台阶,既可以减少应力集中,也能让整体外观更流畅。

  在实际生产中,这类结构如果采用压铸工艺成型,需要考虑拔模斜度的设置,基座的外侧面拔模斜度一般设置在1°到1.5°之间,圆柱段的拔模斜度可以适当减小到0.5°左右,保证成型后可以顺利脱模,同时不会影响各段的直径尺寸精度。球体部分因为是完整的半球衔接结构,脱模时需要注意模具的分型面设置,尽量将分型面设置在球体与圆柱的衔接位置,避免在球体表面留下分型线痕迹,影响外观质量。另外,整个结构的壁厚设计要尽量均匀,基座的壁厚和各段圆柱的壁厚差值控制在2mm以内,避免压铸成型时因为壁厚不均导致的冷却速度差异,产生表面凹陷或者内部缩孔。

  在结构验证阶段,通过三维建模可以提前模拟不同受力情况下的变形量,比如在球体顶端施加100N的垂直压力时,整体结构的最大变形量需要控制在0.02mm以内,满足工装定位的精度要求,如果变形量过大,可以适当加大下段圆柱的直径,或者在基座内部增加加强筋结构,提升整体刚性。这类组合结构的优势在于结构简单,加工成型难度低,同时可以通过调整各段的尺寸比例适配不同的使用场景,既可以作为独立的功能构件使用,也可以作为复杂设备中的一个组成模块,搭配其他零件完成定位、支撑、触发等不同功能。
