神钢轮式起重作业卡车结构设计

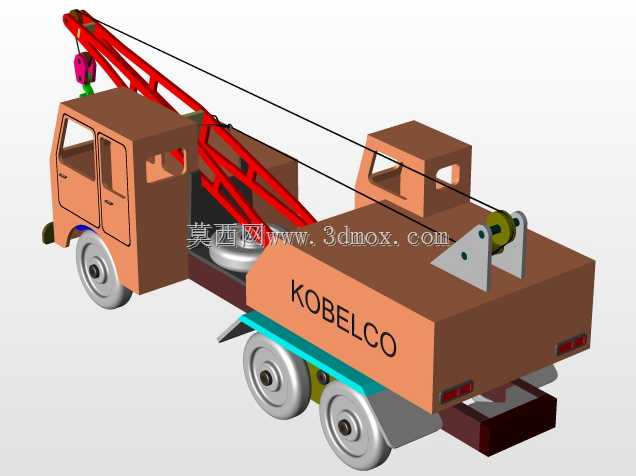

这款轮式起重作业设备的三维结构设计，首先要考虑的是厂区内部短距离重物转运、小型设备吊装就位的实际作业场景，这类场景往往不适合大型履带吊或者大吨位汽车吊进场，对设备的转弯半径、作业灵活性要求更高。从结构布局来看，整车采用二类载货底盘作为承载基础，上车部分整合了起重作业的核心功能单元，臂架采用桁架式折叠结构，非作业状态下可以收折贴合在货台上方，不会超出整车外廓边界，满足厂区内部道路通行的尺寸要求。底盘部分保留了原载货卡车的转向、行驶传动结构，后轮采用双胎布局，提升重载作业时的接地稳定性，后桥位置加装了液压支腿安装位，作业时支腿伸出可以抵消吊重带来的倾覆力矩，这部分结构在建模时特意做了安装边界的预留，支腿的伸缩行程、支撑盘的接地面积都参考了同吨位级起重设备的通用参数，避免作业时出现沉陷或者侧翻风险。上车起重单元的布局上，卷扬机构布置在臂架根部与驾驶室后方的空位，钢丝绳走线路径沿臂架上弦布置，端部设置吊钩滑轮组与吊具，额定起重量覆盖厂区常见的1-3吨重物吊装需求，完全能满足设备检修、模具转运、工位物料吊装这类日常作业需求。设计过程中特意做了重心匹配校核，将卷扬机构、配重块都布置在车辆后桥上方的位置，空载行驶时整车前后轴荷分配符合公路行驶的轴荷要求，不会出现转向轮载荷不足导致的操控性下降问题。臂架的铰接点位置做了多方案比对，最终选定的铰接位置既能保证臂架仰角达到60度时的最大起升高度，又能在臂架完全俯下收折时，臂架端部不会超出车头前方的外廓尺寸，满足整车长度的合规要求。货台部分除了容纳起重机构，还预留了小型工具、吊具配件的存放空间，作业时不需要额外携带配件转运车辆，单人即可完成常规的吊装作业操作。转向系统保留了原底盘的循环球转向结构，建模时对转向拉杆的运动间隙做了干涉检查，满打方向时轮胎不会与翼子板、支腿结构发生剐蹭。制动系统在原底盘气刹结构基础上，针对起重作业的驻车需求做了强化，驻车制动的制动力矩可以满足3度坡上驻车吊重的稳定性要求，避免作业时出现溜车风险。吊具部分采用标准的吊钩加防脱卡结构，滑轮组的倍率设置为2，兼顾起升速度与起重量的平衡，小重量吊装时可以获得更快的起升效率，大重量吊装时也能保证钢丝绳的安全系数符合规范要求。
