采用Dynamixel AX-18伺服的四足机器人模块化结构

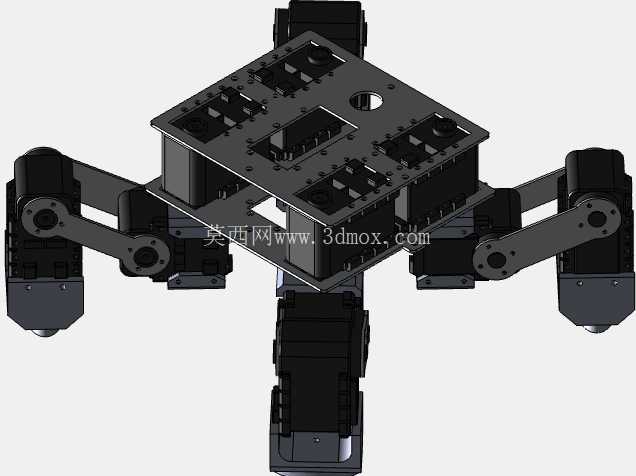

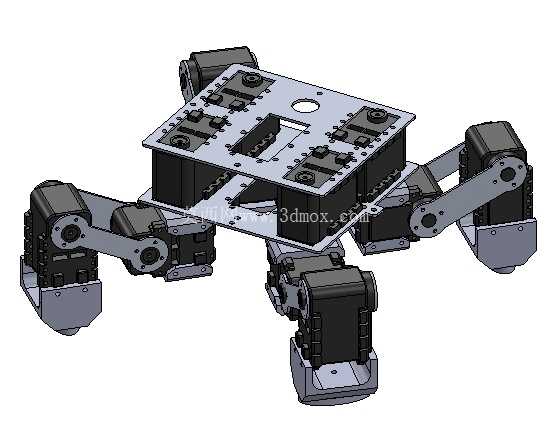

这套四足行走机构的设计核心围绕模块化快速搭建展开，单腿采用两个Dynamixel AX-18伺服舵机作为关节驱动，分别负责髋关节的前后摆转与膝关节的上下抬落动作，四条腿对称分布在主体承载平台的四个角端，安装孔位完全匹配舵机自带的标准安装螺孔，不需要额外加工转接件就能完成舵机与结构件的锁紧固定。主体承载平台采用双层板拼接的框架结构，上层板预留了多组规则排列的安装孔位，既可以搭载控制主板、电池模块、传感单元等核心电控部件，也能根据任务需求加装机械爪、探测传感器等扩展功能组件，中间的镂空区域用于走线与容纳部分内置元件，下层板则作为腿部舵机的安装基准面，保证四个髋关节的安装平面度误差控制在0.1mm以内，避免因安装偏差导致的四条腿动作不同步问题。

从实际应用场景来看，这类小型四足行走机构非常适合用于教学实验、仿生步态算法验证、狭小空间巡检作业等场景，相比轮式移动机构，它可以跨越一定高度的障碍物，在不平整的地面、台阶、斜坡等非结构化地形下保持稳定行走能力，不会像轮式结构那样出现打滑、卡滞的问题。单腿的连杆长度经过步态仿真优化，髋关节摆角范围覆盖前后各45度，膝关节摆角范围覆盖0到90度，在标准步态下的抬腿高度可以达到35mm，能够顺利越过高度不超过30mm的地面凸起障碍，行走过程中机身的重心波动控制在5mm以内，保证搭载的精密传感元件不会因为机身晃动出现数据采集误差。

设计过程中充分考虑了零件的加工工艺性，所有结构件都采用平板式设计，既可以用铝板数控铣削加工，也能采用亚克力、碳纤维板等材料通过激光切割快速成型，不需要复杂的曲面加工工序，非常适合个人开发者、学生团队快速打样验证。舵机与连杆之间的连接采用标准舵机盘配合锁紧螺丝的方式，关节转动副处预留了0.2mm的装配间隙，既不会因为间隙过大导致关节晃动，也不会因为间隙过小出现转动卡滞的问题，所有转动部位都不需要额外加装轴承，依靠舵机自带的输出轴轴承就能满足转动精度与负载要求，大幅降低了整体的装配复杂度与零件成本。

安装边界方面，整套机构在完全收拢状态下的长宽尺寸为180mm*160mm，机身主体距离地面的静态高度为70mm，完全展开腿部时的最大横向跨度可以达到280mm，能够适配宽度在200mm以内的狭窄通道通行需求。四条腿的安装位置采用对称式布局，重心落在机身几何中心的正下方，静态放置时的稳定角超过30度，即使在倾斜15度的坡面上也不会出现侧翻问题。舵机的走线全部沿着结构件内侧的线槽布置，不会在行走过程中与腿部连杆发生干涉，所有线缆的预留长度都满足关节最大摆角时的拉伸需求，不会因为关节转动拉扯线缆导致接触不良。

从功能特性来看，模块化的腿部设计可以实现单腿快速拆装，单个腿部组件只需要拧下4颗固定螺丝就能完成整体更换，不需要拆解其他部位的结构，后期维护时如果单个舵机出现故障，只需要更换对应关节的舵机即可，维护成本远低于一体化设计的行走机构。主体平台上的扩展孔位采用统一的孔距标准，兼容市面上常用的开源控制板、传感器模块的安装尺寸，开发者不需要重新设计转接板就能完成不同功能组件的搭载，大幅缩短二次开发的周期。整套机构的负载能力可以达到2kg，除了自身的电控组件之外，还能搭载1kg以内的任务载荷，满足小型巡检、探测类任务的负载需求。

在步态适配方面，这套结构的关节运动范围完全支持trot步态、walk步态等常见的四足行走步态，关节转动速度匹配Dynamixel AX-18舵机的额定转速，在标准行走速度下可以达到0.2m/s的移动速度，完全满足室内低速作业的需求。结构件的受力经过有限元校核，在额定负载下，腿部连杆的最大变形量不超过0.05mm，不会因为结构变形影响足端的定位精度，足端采用平面式设计，接触地面时的受力均匀，不会出现应力集中导致的零件损坏问题，同时足端可以根据使用场景更换橡胶垫、防滑钉等不同材质的接触件，适配光滑地面、粗糙地面等不同的行走路面。
