模块化轮式移动承载机箱结构设计方案

这套轮式模块化承载机箱的设计，最初是面向户外复杂地形下的小型设备搭载需求做的概念验证，核心要解决的是传统一体式移动底盘改型成本高、适配性差的问题——很多巡检、采样类小型作业设备，会根据任务不同更换不同的功能载荷，如果每次换载荷都重新设计底盘框架，会浪费大量的结构验证时间，模块化的框架思路就是在这个需求下提出来的。

从结构布局来看，整个承载主体采用矩形管材拼接的框架式结构，没有采用封闭的蒙皮壳体，一方面是框架结构的比强度更高，同等自重下能获得更好的抗扭、抗冲击性能，在非铺装路面行驶时，地面传递的冲击载荷可以通过框架的管材形变分散掉一部分，不会出现应力集中导致的局部开裂；另一方面开放式的框架结构给载荷安装留出了足够的操作空间，不管是上层搭载检测设备、电池组还是采样执行机构，都可以根据实际尺寸在框架的型材上灵活打孔固定，不需要提前预留复杂的安装位，适配不同载荷的时候只需要更换对应的安装转接板即可。

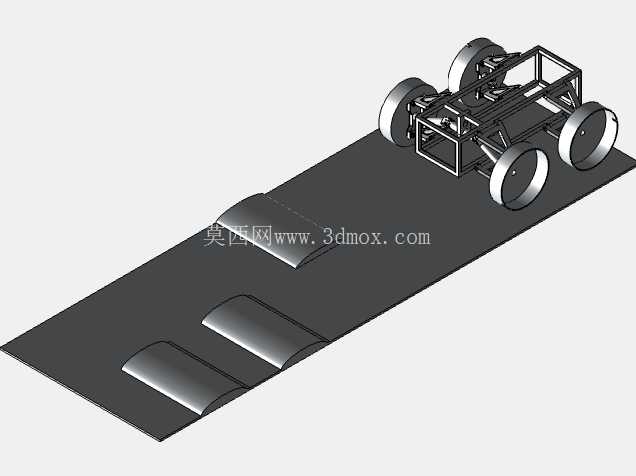

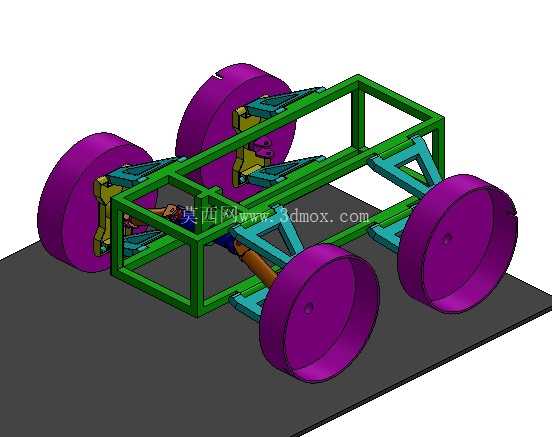

行走部分的设计是整个方案的重点，四个大直径的行走轮采用宽幅轮面设计，轮缘做了圆弧过渡，这种设计是为了降低在松软土路、草地这类非硬化路面的接地比压，避免轮子陷进松软地面影响通过性。连接车轮和主框架的悬架结构没有采用传统的整体式桥体，而是每个车轮都配了独立的摆臂结构，摆臂和主框架之间通过铰接点连接，配合弹性元件可以实现单个车轮的独立跳动，当行驶在凹凸不平的路面时，某一个车轮遇到凸起或者凹陷可以单独调整位置，始终保持四个轮子都和地面接触，不会出现单轮悬空导致的牵引力流失，也能减少传递到主框架上的颠簸，保护上层搭载的精密设备不受过大的振动冲击。

在安装边界的考量上，主框架的长宽尺寸做了通用化的匹配，宽度控制在常规小型移动设备的通行尺寸范围内，可以顺利通过常规的人行通道、厂区巡检通道，不会因为宽度过大出现通行受限的问题；框架的上层安装平面预留了标准的孔位阵列，孔位间距按照通用的工业铝型材安装孔距设计，不管是搭载标准的工业设备外壳，还是定制的功能组件，都可以直接通过螺栓固定，不需要额外做转接件的二次加工。框架下层的空间则预留了电池、控制模块的安装位，重心控制在整个底盘的中心偏下位置，行驶过程中尤其是爬坡、侧倾的时候不容易出现侧翻，稳定性更好。

转向部分的结构做了简化的连杆联动设计，两侧的摆臂通过横向的拉杆连接，转向动作输出时可以带动两侧车轮按照对应的转角差转动，减小转弯半径，在狭小空间内作业的时候可以更灵活地调整位置，不需要太大的回转空间。整个底盘的传动路径做了短距离的优化，动力输出端直接连接到车轮的驱动端，减少了中间的传动环节，既降低了传动过程中的功率损耗，也减少了传动部件的故障点，后期维护的时候只需要检查对应车轮的驱动连接部分即可，不需要拆解复杂的传动链。

从实际应用场景来看，这套结构可以直接适配厂区设备巡检、户外环境采样、小型物资转运等多种场景，只需要根据具体的任务需求在上层框架搭载对应的功能模块即可——做巡检用的时候搭载摄像头、气体检测传感器，做采样用的时候搭载机械臂、采样存储装置，做转运的时候搭载载物货箱，不需要对底盘主体结构做任何改动，真正实现了一个底盘适配多种作业需求的设计目标。框架的管材选型也做了兼顾强度和重量的考量，壁厚选择在保证结构强度的前提下尽可能降低自重，让整个底盘的有效载荷占比更高，不会因为底盘自重过大浪费电池的续航能力。

在细节设计上，所有的铰接点都预留了润滑脂加注的位置，长期在户外多尘环境下使用也可以定期做润滑维护，避免铰接点磨损出现旷量，影响行走和转向的精度。车轮和摆臂的连接部分采用快拆结构设计，后期如果需要更换不同材质的轮胎，比如防滑胎、静音胎，不需要拆解整个摆臂结构，直接拆卸车轮的固定件就可以快速更换，适配不同的使用路面。整个框架的连接部位都采用螺栓紧固的方式，没有采用大量的焊接结构，一方面是方便后期更换损坏的单根型材，不需要整体更换框架，降低维护成本；另一方面螺栓连接的结构在受到过大冲击载荷的时候，会先出现螺栓剪切的失效形式，不会直接导致主框架的管材断裂，安全性更好，也方便故障后的快速修复。
