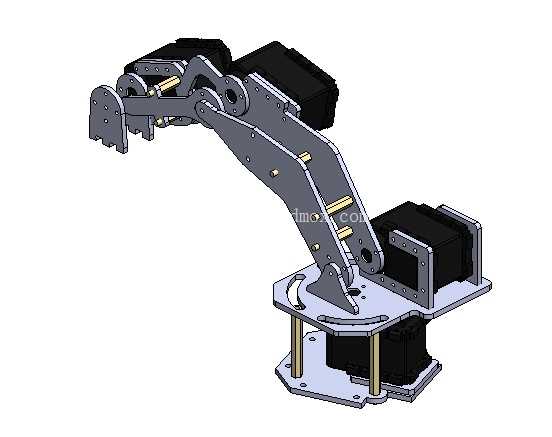

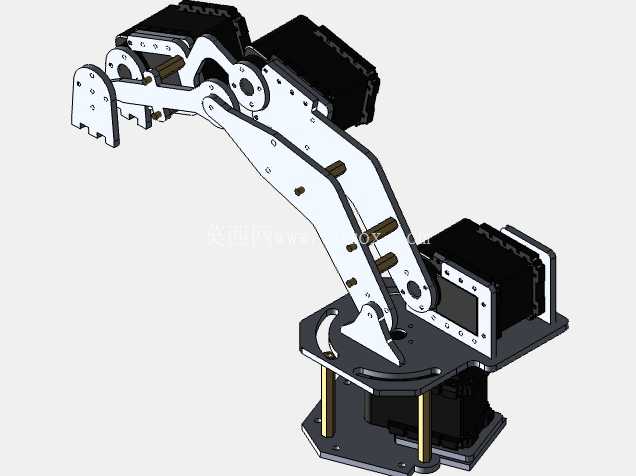

Dynamixel AX-18驱动多关节机械臂结构

　　这款采用Dynamixel AX-18伺服作为核心驱动单元的多关节机械臂，在桌面级轻载作业场景中有着极高的适配性，常见于教学实训平台搭建、小型工件分拣工位、实验室自动化采样流程、创客空间二次开发项目中，区别于工业级重载机械臂的厚重设计，该结构整体偏向轻量化搭建逻辑，所有结构件均采用平板件折弯、拼接的装配形式，无需复杂的铸造成型或五轴加工工序，普通钣金加工或激光切割板材即可完成所有结构件的制备，大幅降低了小批量试制的成本门槛。从实际作业用途来看，该机械臂可完成水平半径范围内的轻载拾取、移位、定点放置动作，末端预留标准安装孔位，可根据作业需求更换夹爪、吸盘、微型工具头等执行端配件，适配不同的作业任务，比如在电子生产流水线的小件移栽环节，可搭配真空吸盘完成PCB板、小型电子元件的移位；在教学场景中可搭配视觉模块完成颜色识别、定点抓取的实训演示。

　　从功能特性层面看，每个转动关节均独立配置AX-18伺服单元，关节之间采用连杆式传动结构，没有额外的同步带、齿轮组等外置传动部件，传动间隙控制完全依靠伺服本身的回程精度以及结构件的装配公差，这种设计的优势在于装配调试难度低，后期维护时仅需拆解对应关节的固定螺丝即可更换驱动单元，无需拆解整臂的传动链路；底座采用双层板加支撑柱的结构形式，底部预留了安装固定孔，可直接锁附在工作台面、移动小车上，也可搭配旋转底座拓展腰部回转自由度，当前结构的关节配置覆盖了大臂俯仰、小臂俯仰、腕部转动三个核心自由度，可满足平面内大部分点位的到达需求，若需拓展更多作业姿态，可在末端追加关节模组实现更多自由度的动作输出。设计思路上，整臂的结构件均采用对称式布局，大臂与小臂的连杆长度经过运动学仿真校核，确保在额定负载下关节受力均匀，不会出现单侧应力集中导致的结构变形，走线槽直接集成在结构件的侧边空腔内，伺服的连接线可沿着臂身内部空腔排布，避免作业过程中线缆外露与周边设备发生剐蹭，关节处的限位凸台直接在板材切割时一体成型，无需额外加装限位块，即可限制每个关节的极限转动角度，防止伺服过转损坏内部齿轮组。

　　从安装边界与尺寸层面来看，整臂完全收拢状态下的垂直高度不超过220mm，底座安装孔位的中心距为120mm，固定时仅需在安装面预留150mm见方的平整区域即可完成固定，水平方向最大作业半径约为380mm，末端额定负载下的重复定位精度可控制在0.5mm以内，完全满足轻载作业的精度要求；大臂与小臂的板材厚度均选用2mm的硬质铝合金材质，在保证结构刚性的前提下尽可能降低臂身自重，减少底座关节的负载扭矩，关节连接处采用翻边轴承套配合螺丝锁紧的装配形式，既保证了转动的顺畅度，又能抵消转动过程中的径向窜动。

　　在实际选型适配时，需要注意每个关节的伺服扭矩匹配，大臂根部关节因为需要承载整个臂身以及末端负载的重量，对伺服的保持扭矩要求最高，当前选用的AX-18伺服在12V供电下的保持扭矩可满足该位置的负载需求，小臂关节的负载相对较小，同型号伺服即可满足驱动要求，腕部关节仅需驱动末端执行器的重量，扭矩冗余量充足。结构装配过程中，所有连接孔位均设计了定位止口，装配时无需额外打表找正，依靠孔位的配合精度即可保证各关节的同轴度，降低了装配时的调试难度，对于需要二次开发的使用者来说，可直接在现有结构基础上修改连杆长度、增减关节数量，适配不同的作业半径与负载需求，整体结构的拓展性较强，没有采用一体化的封闭设计，所有结构参数都可根据实际使用场景灵活调整。
