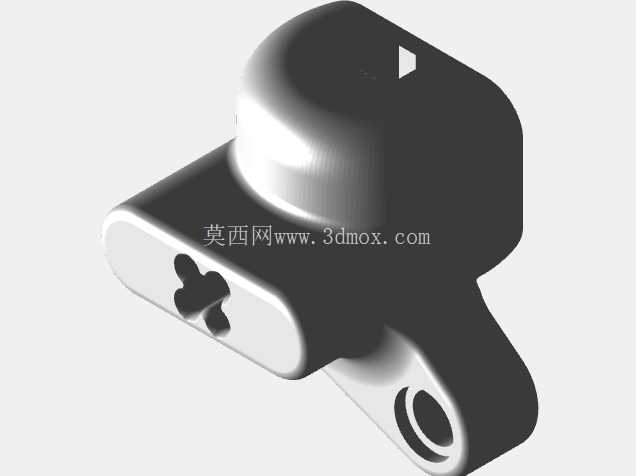

兼容乐高机械组的FFF工艺阿克曼转向结构

这套转向结构的核心设计目标，是匹配桌面级FFF熔融沉积成型3D打印的工艺特性，同时完全适配乐高机械组的标准孔位与连接尺寸，可直接用于小型轮式移动平台、科教类拼装模型、DIY智能小车的转向系统搭建，填补了自制3D打印零件与市售乐高机械组零件无缝衔接的结构空白。从实际应用场景来看，这类兼容结构既可以作为青少年机械结构教学的实操教具，让学习者直观理解阿克曼转向的几何原理，也能供个人DIY爱好者搭建小型轮式机器人、仿真车模时直接复用，无需重新调整连接位的尺寸匹配度，大幅缩短自制底盘的开发周期。

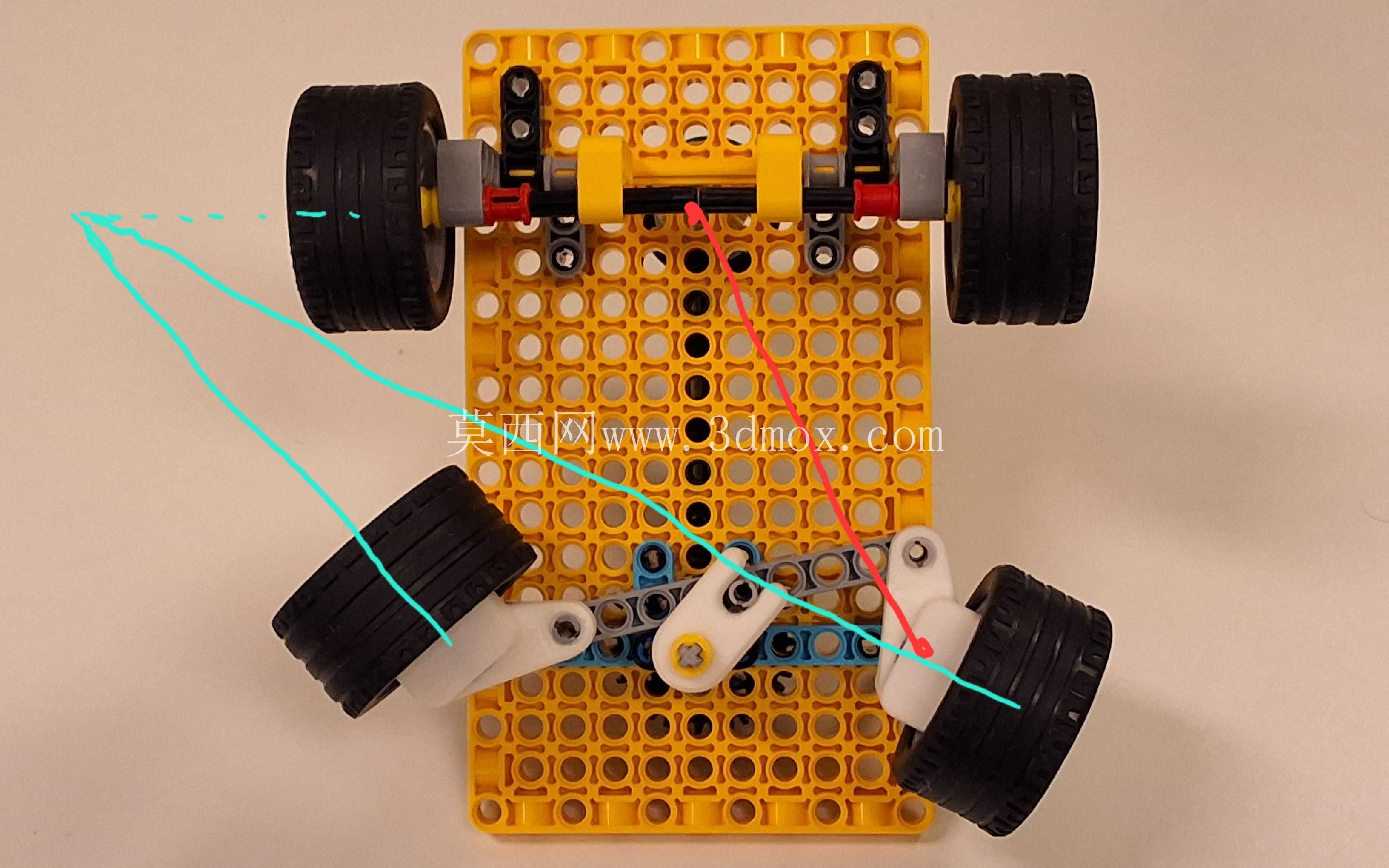

设计过程中优先考虑了FFF打印的工艺限制，转向臂结构做了自支撑角度优化，打印过程中无需额外添加支撑结构，打印完成后仅需使用D4.8mm钻头对转向节的铰接孔做简单的铰孔处理，去除打印层纹带来的尺寸误差，即可获得顺滑的转动配合，不需要额外的打磨、浸涂等后处理工序，降低了普通爱好者的制作门槛。转向几何的参数调校完全遵循阿克曼转向的核心原理，当车辆转向时，内侧轮的转角大于外侧轮转角，让四个车轮的转向瞬心交汇于后轴延长线上的同一点，避免轮式平台转向时出现轮胎侧滑、磨损加剧的问题，尤其适配小轴距的小型轮式平台，在桌面级移动机器人、小比例车模的低速行驶场景下，转向平顺性有明显提升。

结构的防锁死设计是这套方案的亮点之一，主销轴与两个横拉杆接头的对齐位置做了限位优化，当横拉杆推离肘节位置时，结构自带限位止挡，避免转向过度出现机构死点，防止转向过程中出现卡滞、锁死的问题，即使是没有调校经验的新手拼装，也不会出现转向机构卡死无法回正的情况。安装边界完全匹配乐高机械组的标准孔梁，转向节的连接销孔间距、安装面高度都和乐高标准转向零件保持一致，可以直接固定在标准乐高孔板搭建的底盘上，配合乐高标准的轮胎、销钉、连杆零件使用，不需要额外加工转接件，也不需要对原有乐高底盘做破坏性修改。

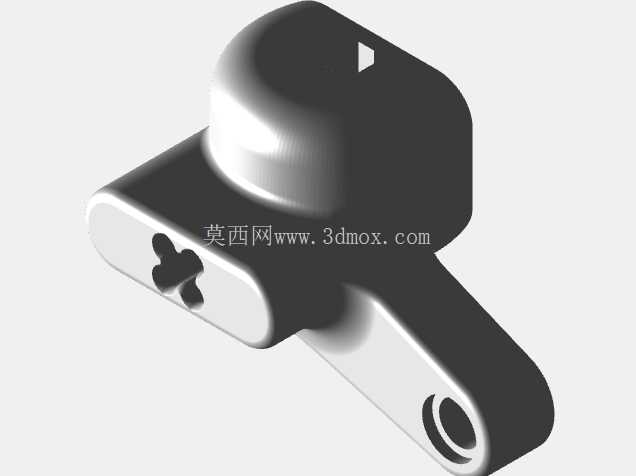

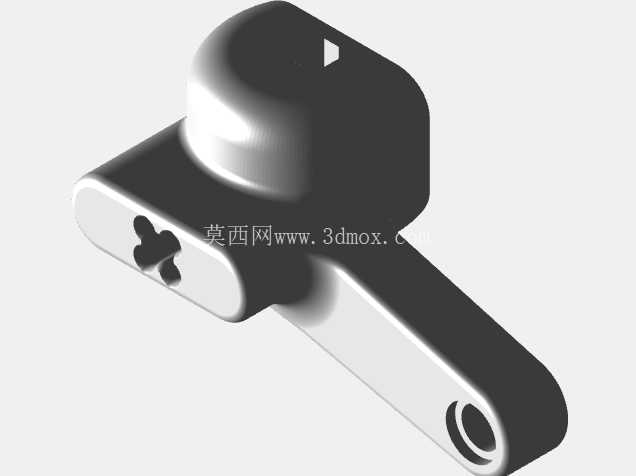

从结构细节来看，转向摇臂的受力位置做了局部加厚处理，应对小型轮式平台转向时的横向载荷，避免3D打印零件在频繁转向操作后出现断裂；铰接位置的间隙预留了0.2mm的配合公差，既保证转动时没有虚位，也不会因为打印尺寸的微小误差出现转动卡涩。中央转向装置的连接位同样适配乐高十字轴的标准尺寸，可以直接和乐高的转向电机、舵机连接，实现动力转向的改装，不需要额外设计联轴器。整套结构没有采用复杂的异形曲面，所有零件的壁厚都控制在1.5mm以上，保证FFF打印时的成型强度，即使使用普通PLA耗材打印，也能满足日常拼装、演示、轻度行驶的强度需求，不会出现正常使用下的结构损坏。

在实际装配测试中，这套结构可以适配乐高标准尺寸的橡胶轮胎，轮距调整范围覆盖乐高孔梁3个单位的调节区间，用户可以根据自己搭建的底盘宽度灵活调整轮距，适配不同宽度的车壳与底盘布局。转向行程的左右对称度控制在1°以内，拼装完成后不需要额外调整左右转角的一致性，只要按照孔位对齐装配，就能获得对称的左右转向角度，避免出现转向时一侧转角过大、一侧转角不足的问题。对于需要搭建小型自主移动机器人的用户来说，这套结构的安装孔位也预留了舵机安装的标准位置，可以直接固定9g微型舵机，配合开源控制板实现自动转向、路径跟随等功能，不需要额外设计舵机支架。
