便携折叠式户外露营烧烤架结构设计

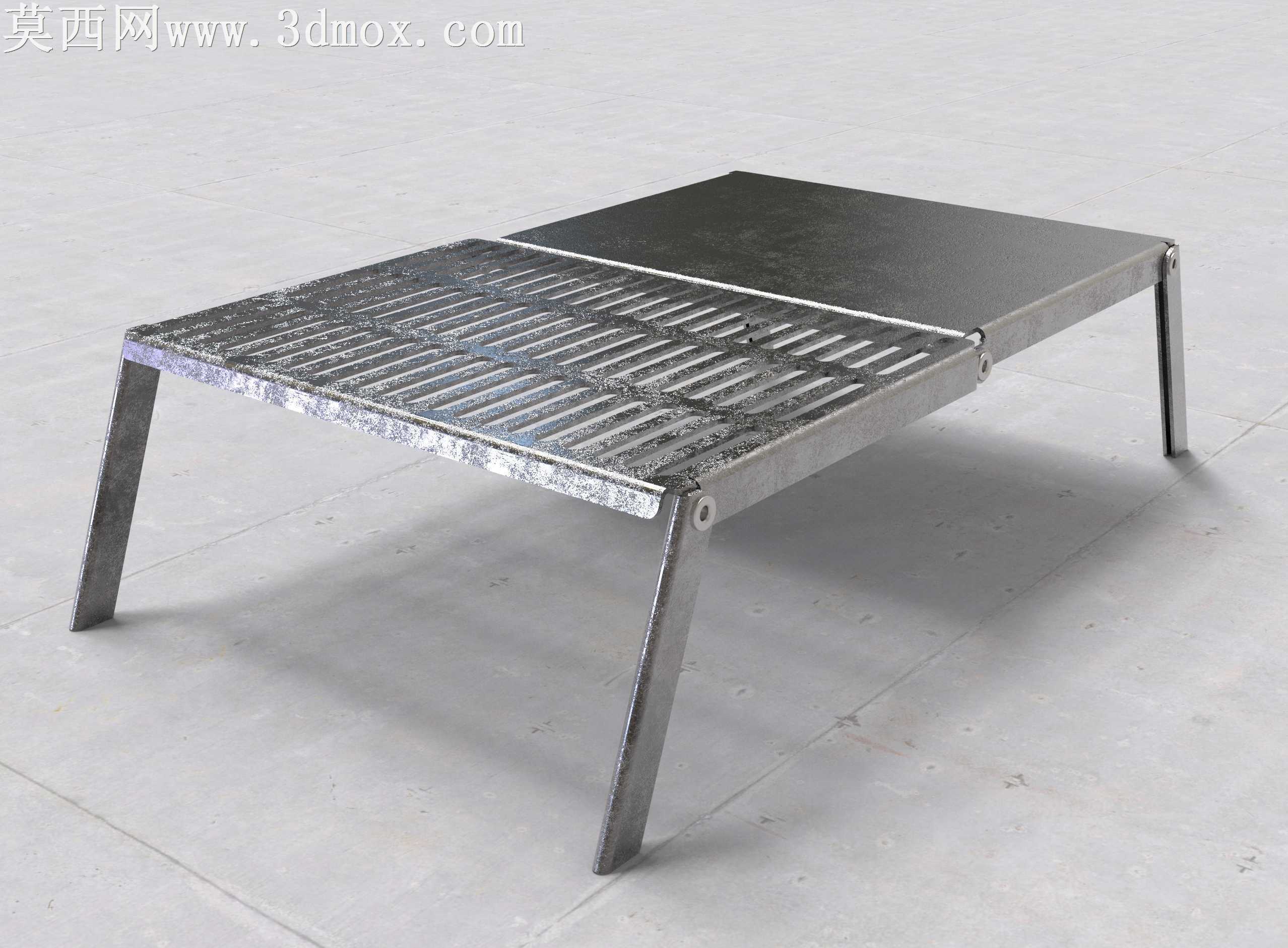

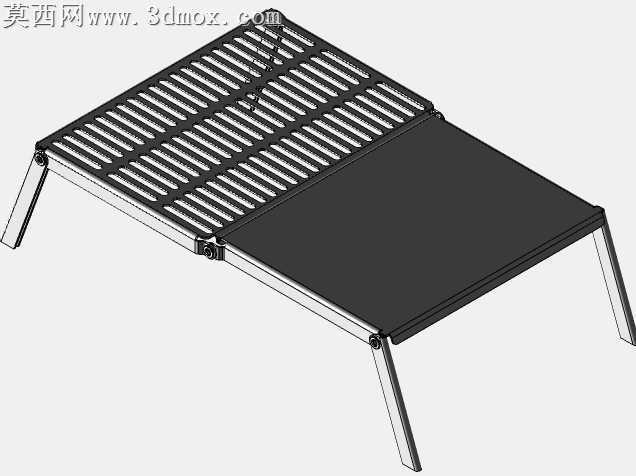

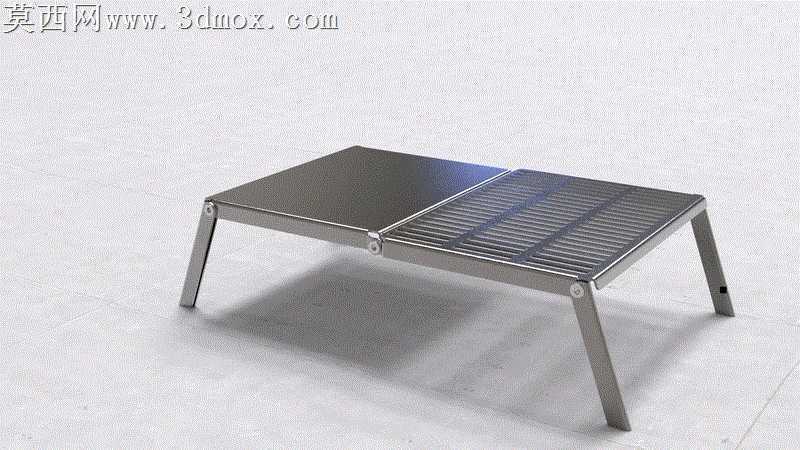

户外露营场景里，传统一体式烧烤架始终存在收纳占比大、运输易磕碰变形的痛点，这款折叠烤架的结构设计完全围绕加工适配逻辑做落地优化，没有多余的装饰性结构。支腿与台面的铰接位置没有采用外露的普通销轴，而是把转轴嵌在台面边框的冲压凹槽内，冲压时直接在边框内侧压出转轴定位沉台，既省去了额外的轴座焊接工序，又能避免转轴突出部位在收纳时刮蹭其他露营装备，同时沉台结构能给转轴提供双侧支撑，比单侧焊接轴座的抗扭强度高出近四成。烤网区域和实心置物台面采用同厚度的不锈钢板材一体裁切，拼接位置的折边做了1.2毫米的错位咬合设计，组装时不需要额外的紧固件就能卡合定位，折边的咬合间隙控制在0.15毫米，既保证拼接后台面平整无凸起，又不会因为热胀冷缩出现卡滞无法展开的问题。支腿的折弯角度没有照搬常规折叠桌的85度倾角，而是调整到78度，这个角度下烤架放置在不平整的露营地面时，支腿的受力方向会顺着金属纤维的延展方向传递，不会在折弯根部出现应力集中，哪怕支腿管材选用1.2毫米壁厚的不锈钢管，也能承受满负载食材加炭火的重量不会弯折。烤网的栅条采用冲压一体成型，没有采用焊接拼接的栅条结构，冲压时直接在整板上冲出等宽的通风缝隙，缝隙边缘做了0.3毫米的圆角钝化处理，既避免焊接带来的焊疤打磨工作量，又能防止使用时栅条边缘划伤手部，缝隙宽度控制在8毫米，既能保证炭火的氧气供给充分，又不会让小块炭火从缝隙掉落烫伤使用者。支腿底部没有加装额外的防滑胶套，而是直接在管材底部压出15度的外翻边，外翻边的接触面积比原管材截面大两倍，放在松软的泥土地上也不会轻易下陷，同时外翻边的边缘做了卷边处理，不会刮坏露营帐篷的地布或者野餐垫。整个烤架展开后不需要额外的锁扣结构固定，靠支腿铰接位置的过盈配合就能保持展开状态，过盈量控制在0.08毫米，展开时只需要轻微施力就能撑开，使用过程中不会因为触碰出现意外折叠，收纳时只需要轻推支腿就能对折，对折后整体厚度不到5厘米，可以轻松塞进露营背包的侧袋。台面的实心区域可以放置调料盘、待烤食材，和烤网区域的拼接处没有高低差，挪动食材时不会出现卡顿，金属表面做了拉丝处理，使用后沾染的油污只需要用湿纸巾就能擦拭干净，不会残留顽固污渍。
