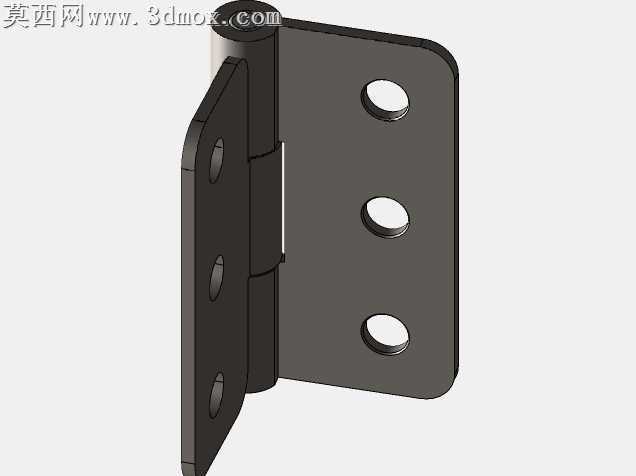

英式三孔折弯合页五金结构设计

常规冲压合页在批量冷冲加工时，最容易出现卷圆部位应力集中开裂、页片平面度超差的问题，这款英式三孔合页在卷圆衔接处做了微小的圆弧过渡处理，没有直接用直角衔接页片与卷管，冷冲折弯时材料流动更顺畅，不会在折弯根部出现材料拉伸变薄超过15%的隐患，后续做盐雾测试时也不会因为应力残留出现镀层鼓包脱落的情况。页片上的三个安装孔做了等距排布，孔位中心到页片边缘的距离统一留了1.5倍板材厚度的余量，现场安装时不管是用自攻螺丝还是机丝固定，都不会因为孔边距太小导致基材开裂，哪怕是装在密度板这类握钉力偏弱的材质上，螺丝锁紧后也不会出现页片翘边的问题。卷管内部的配合间隙留了0.12mm的公差带，穿入销轴后转动时没有松旷晃动感，也不会因为间隙过小出现开合卡滞，哪怕长期使用出现轻微磨损，间隙余量也能抵消磨损量，不会出现门扇下垂错位的情况。页片的折弯角度做了90.2度的微偏处理，不是完全的直角，安装在门框与门扇上之后，合页闭合时不会因为漆面厚度或者密封胶条的挤压出现关不严的问题，开合到最大角度时两个页片也不会出现硬接触磕碰，不会掉漆也不会产生异响。固定页片的三个孔位做了轻微的沉头倒角，螺丝锁紧后帽头完全埋入页片平面，不会突出表面刮蹭门框或者门扇，安装完成后外观更整洁，也不会因为螺丝突出导致门扇开关时出现摩擦阻力。卷管的接缝处做了压合密缝处理，没有留下明显的拼接缝隙，日常使用时灰尘、水汽不容易进入卷管内部，销轴不容易生锈，长期开合也能保持顺畅的阻尼感，不会出现越用越松或者锈死转不动的情况。页片边缘做了0.3mm的圆角钝化处理，没有锋利的冲裁毛边，安装时不会划伤施工人员的手，日常使用也不会刮蹭到衣物或者磕碰伤人，细节处理完全适配家装、小型柜体的安装使用场景，不需要二次打磨处理就能直接上线做表面喷涂或者电镀，减少了后续加工的工序成本。
