六自由度多关节工业机械臂三维设计

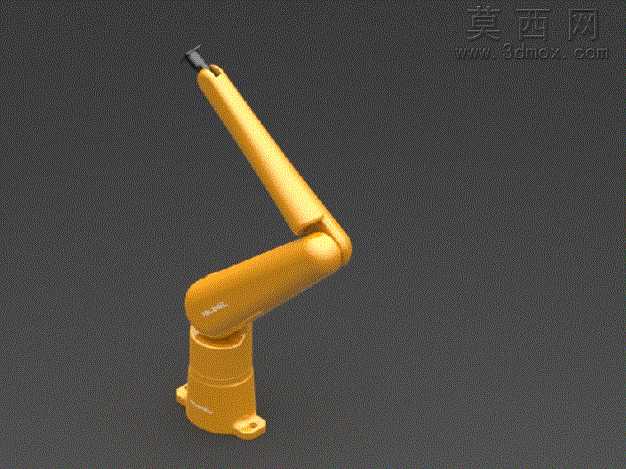

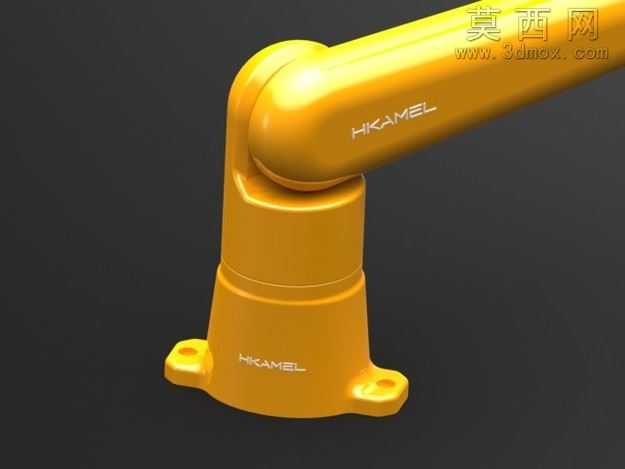

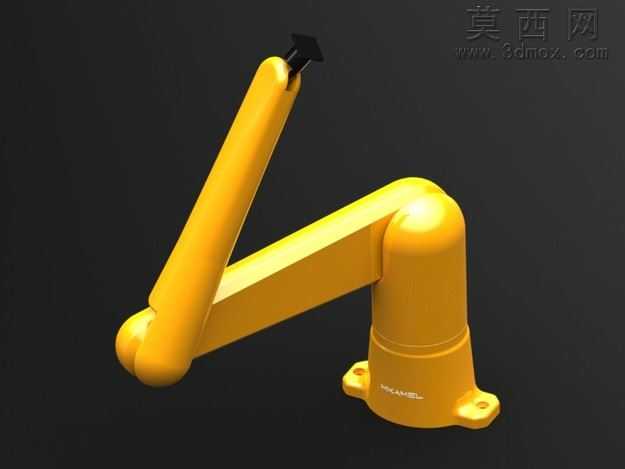

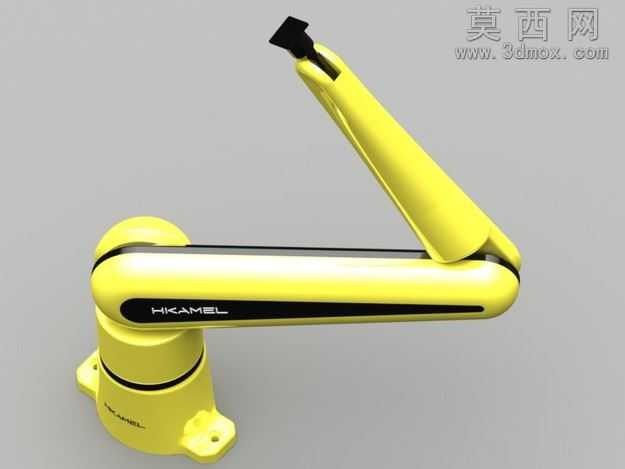

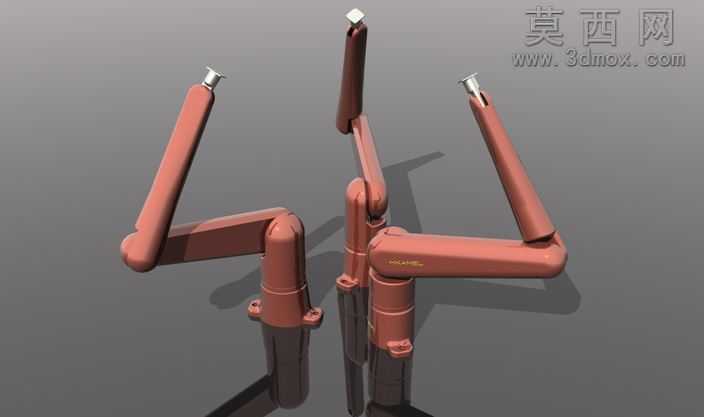

本作品为多关节串联式工业机械臂三维建模成果，整体采用SolidWorks完成全参数化结构设计，建模过程严格遵循工业机械臂的真实传动逻辑与装配约束关系，从底座固定结构到末端执行器接口均完成1:1比例的结构还原。模型渲染阶段采用哑光工业黄金属漆面材质，还原真实工业机械臂的外观质感，底座部分添加安装定位法兰与固定螺栓孔结构，表面做磨砂金属质感处理，还原铸件底座的厚重质感；各关节臂段做圆弧过渡曲面处理，避免生硬棱角，同时在关节衔接处添加旋转轴密封圈、关节端盖等细节结构，还原真实机械臂的关节防护设计。结构设计上，该机械臂采用六自由度串联构型，底座可实现360度水平回转，第一大臂关节可实现俯仰摆动，第二小臂关节可实现相对大臂的俯仰与回转，末端腕部可实现三个方向的旋转调整，完全覆盖工业场景中对空间任意位置与姿态的抓取作业需求。建模过程中对各关节的运动限位做了参数化约束，可直接在软件中模拟机械臂的运动轨迹，验证各臂段在极限运动位置下是否存在干涉问题。设计思路围绕通用型工业搬运、上下料机械臂的需求展开，整体臂展比例适配中小型加工工位的作业范围，底座安装尺寸符合常见工业设备的安装标准，末端预留标准工具快换接口，可适配夹爪、吸盘、焊枪等多种末端执行器，满足不同作业场景的改装需求。各臂段内部预留了走线空腔结构，可模拟真实机械臂的内部管线排布，关节处的传动结构预留了伺服电机、减速器的安装位，模型装配关系完全符合实际生产中的装配逻辑，可直接用于运动仿真、教学演示、方案展示等场景，整体结构紧凑，运动灵活，还原了商用小型工业机械臂的典型结构特征。
