履带式侦查救援作业机器人结构设计

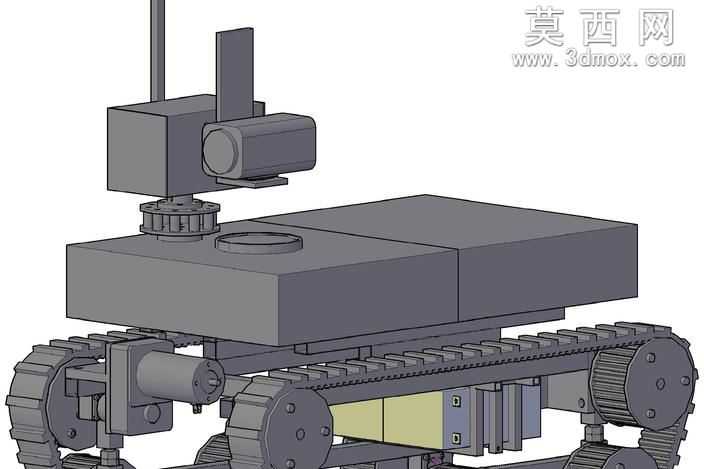

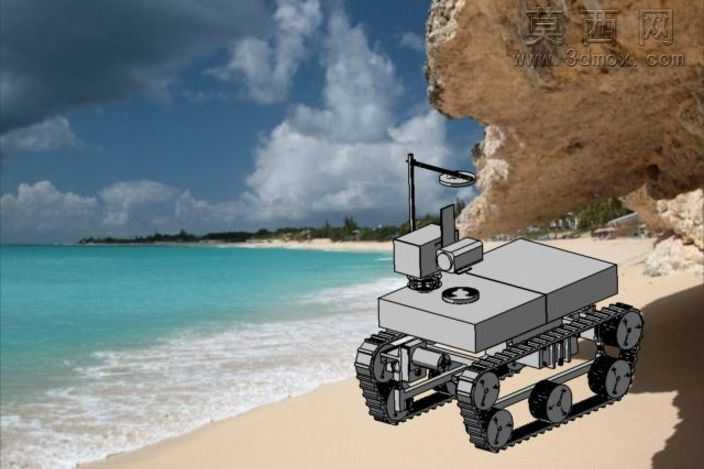

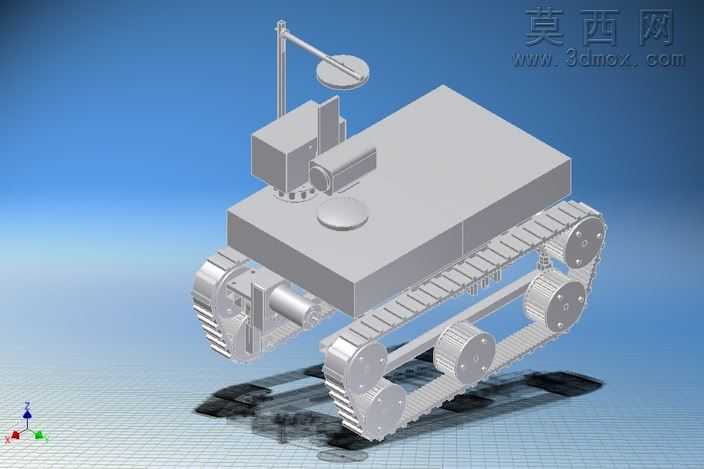

本作品为履带式救援机器人三维建模设计，整体采用模块化设计思路完成结构搭建，依托三维建模软件完成全零件参数化建模与整机装配校验。建模过程中首先完成履带行走底盘的结构搭建，对履带板、驱动轮、导向轮、负重轮以及悬挂连接结构逐一进行参数化绘制，保证履带传动的啮合间隙符合机械设计规范，底盘主体采用箱式承载结构设计，预留内部电气元件、动力模块的安装空间，两侧行走模块独立布局，可实现差速转向、越障爬坡等移动功能，适配灾后非结构化复杂地形的通行需求。底盘上部设置回转承载平台，通过回转支撑结构连接上部作业模块，可实现360度水平回转调整作业方位；上部搭载双模块作业装置，其一为柱状天线通讯模块，用于灾后复杂环境下的信号传输与中继，其二为可调整俯仰角度的摄像侦查模块，通过铰接支座与回转平台连接，可灵活调整拍摄角度完成现场环境侦查、被困人员定位等功能。建模过程中对所有连接部位的紧固件、铰接轴、限位结构都进行了精细化建模，还原真实机械结构的装配关系，材质赋予阶段针对不同结构部件匹配对应材质属性，金属结构件赋予哑光金属漆材质，履带橡胶部分赋予耐磨橡胶材质，侦查镜头赋予透明玻璃与黑色工程塑料组合材质，整体渲染效果还原真实装备的质感。设计过程中充分考虑救援场景的使用需求，整体结构紧凑重心偏低，保证移动与作业过程中的稳定性，各模块之间采用快拆式连接结构设计，方便后期维护与功能模块更换，所有运动部件都预留了足够的运动间隙，避免作业过程中出现结构干涉，可用于救援装备的结构验证、教学演示以及后续功能迭代开发的基础模型使用。
