单人操作立式手动主轴升降起重装置

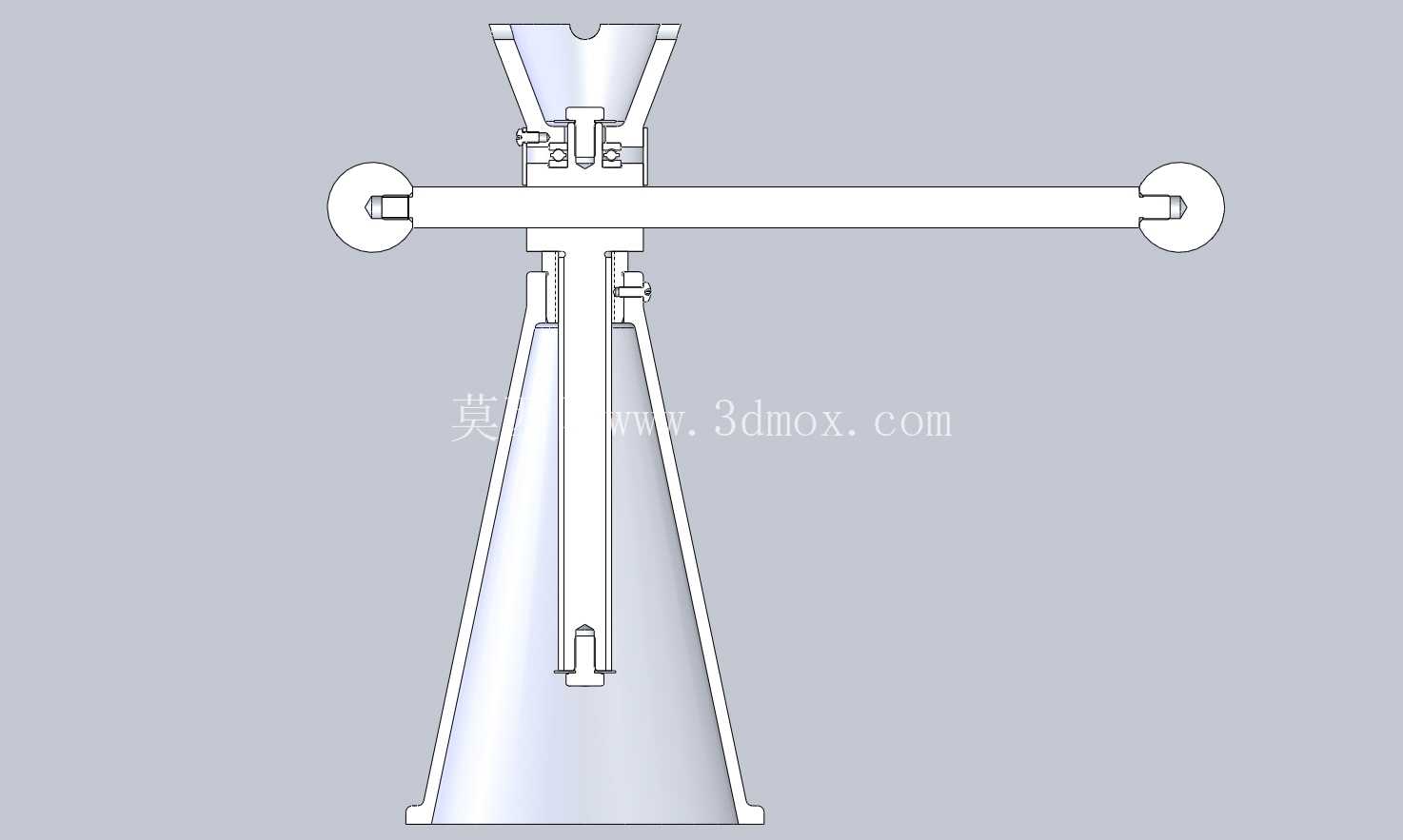

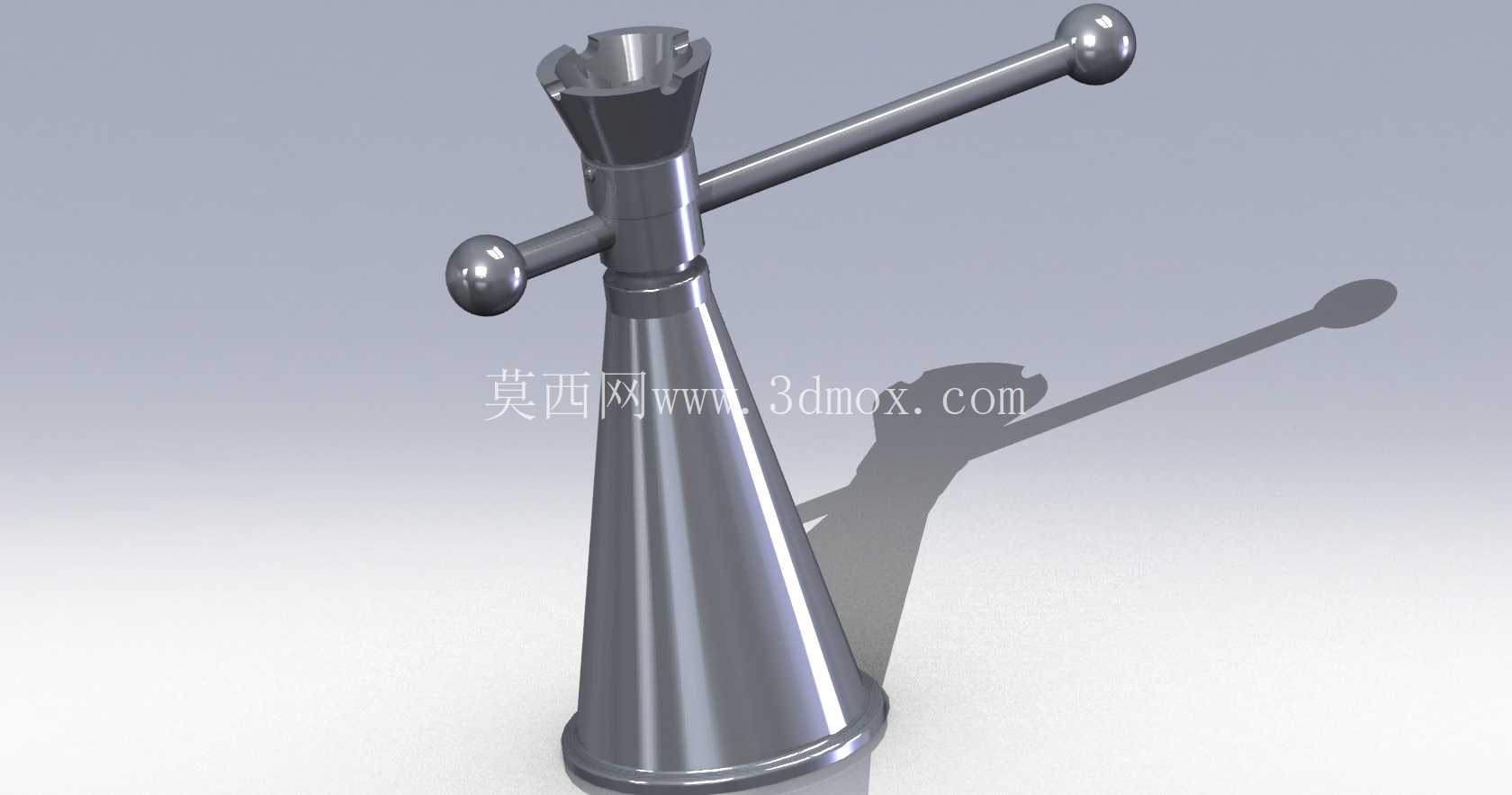

　　这款手动操作的立式起重装置，核心定位是小载荷、单人可独立完成的近距离重物抬升作业场景，常见于小型机修工位、仓储零散物料堆高、轻型设备安装对位这类不需要大吨位起重设备的场合，相比电动起重设备，它不需要外接动力源，在无供电的野外临时作业、狭小空间内的设备微调场景下适配性更强，不会因为管线牵绊影响操作范围。从结构设计逻辑来看，整体采用上窄下宽的锥台形基座，底部接触面积远大于上部主轴直径，这种设计首先是保证放置时的稳定性，在额定载荷范围内不会出现侧翻风险，基座底部可以根据使用场景选配防滑橡胶垫或者地脚固定孔，若是固定工位使用可通过膨胀螺栓将基座锁死在地面，移动使用时依靠自重即可保持稳定，不需要额外的固定工序。

　　上部的主轴采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中磨损更均匀，而且具备一定的自锁性能，当操作人员停止转动操作杆时，主轴不会因为载荷自重出现下滑，不需要额外加装锁止机构就能保证作业安全，这一点对于手动操作的起重设备来说是核心的安全设计点，避免了误操作带来的重物坠落风险。横向伸出的操作杆采用两端带球头的设计，球头的圆弧表面不会在操作时硌伤操作人员手掌，同时操作杆的长度经过力矩匹配，单人施加正常的手部推力就能带动主轴升降，不需要额外加力杆辅助，操作杆与主轴的连接部位采用销轴固定，不需要工具就能快速拆装，方便设备收纳转运，在不使用时可以将操作杆取下，减少设备的整体占用空间。

　　主轴顶端的承载接口采用内锥孔搭配卡槽的结构，可以适配不同的支撑头，比如支撑平面重物的平托盘、支撑轴类零件的V型块、支撑管状工件的弧形托，不需要更换整个主轴就能适配不同的抬升对象，接口的锥度采用通用的7:24锥度，和常规机床刀柄锥度一致，配件通用性强，不需要单独定制特殊接头。从安装边界尺寸来看，基座底部最大直径控制在200mm以内，整体收拢后的高度不超过400mm，最大升降行程可以达到150mm，额定承载能力在500kg以内，完全覆盖单人作业时的小载荷抬升需求，设备整体采用金属材质加工，所有外露表面都做了防锈处理，在潮湿的车间环境或者户外临时使用时不会轻易出现锈蚀卡滞的问题。在实际使用过程中，操作人员只需要将设备放置在需要抬升的重物下方，调整好位置对准承载点，转动横向操作杆就能带动主轴缓慢上升，将重物抬升到需要的高度，因为螺纹传动的减速比设计，上升过程平稳，不会出现突然窜动的情况，下降时反向转动操作杆即可，转速可以通过手部施加的力灵活控制，能实现毫米级的高度微调，这一点在设备安装对位时非常实用，比如小型电机安装时的轴系对中、轻型模具安装时的定位销对位，都可以通过这个装置完成精细的高度调整，不需要多人配合抬举，大幅降低小范围作业的劳动强度。

　　设计时特意没有设置复杂的传动齿轮结构，整个设备的运动部件只有主轴和操作杆连接的销轴，故障点极少，日常维护只需要定期在螺纹表面涂抹润滑脂即可，不需要复杂的保养工序，即使是没有经过专业培训的操作人员，也能快速上手使用，不会因为操作复杂出现安全问题。设备整体没有突出的尖锐棱角，所有边角都做了圆弧过渡处理，搬运和操作过程中不会划伤操作人员，操作杆的球头采用过盈配合压装在杆体上，正常使用过程中不会出现脱落的情况，连接销轴的端部加装了开口销防脱，避免长期使用后销轴窜出导致操作杆脱落。
