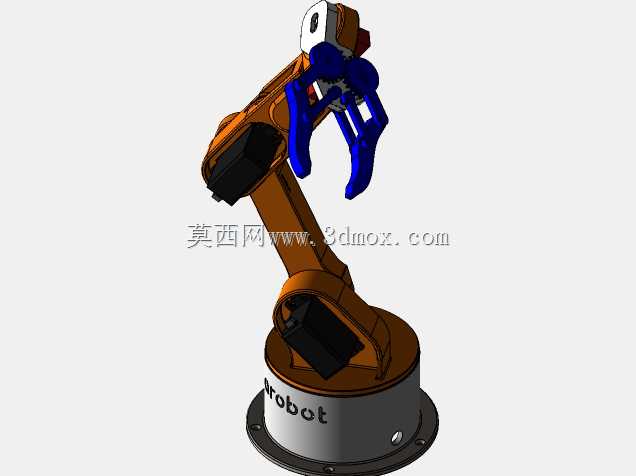

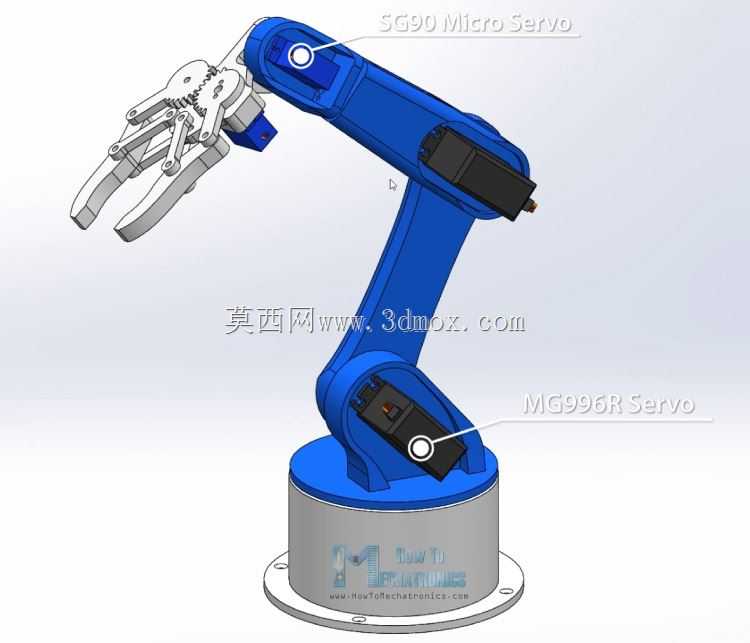

多关节工业机械臂结构设计方案

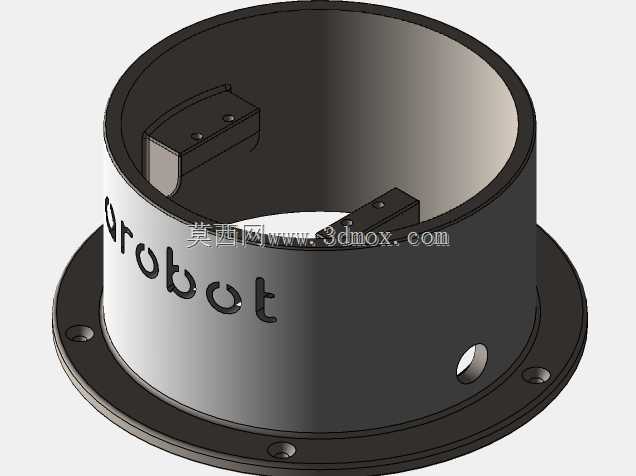

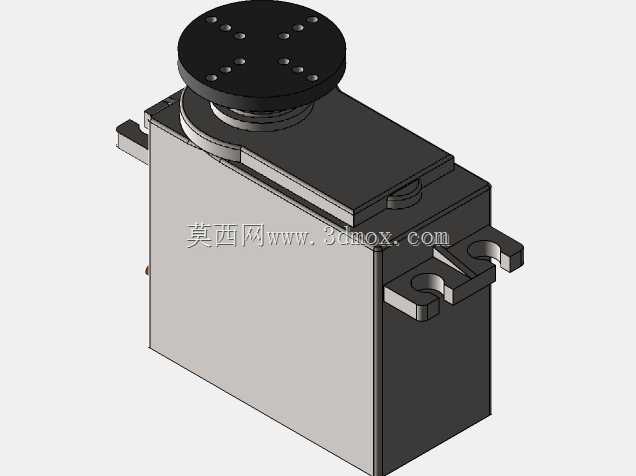

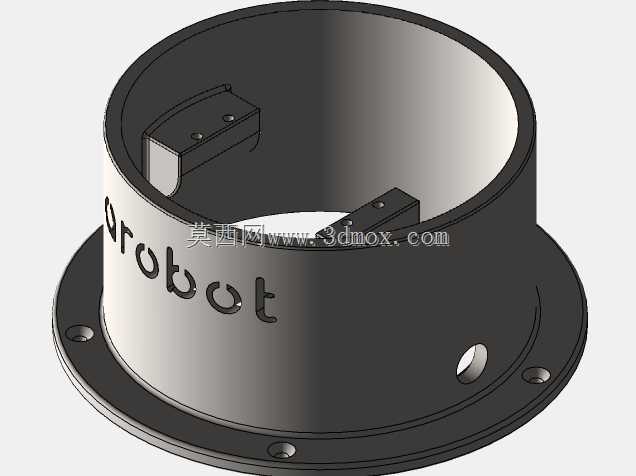

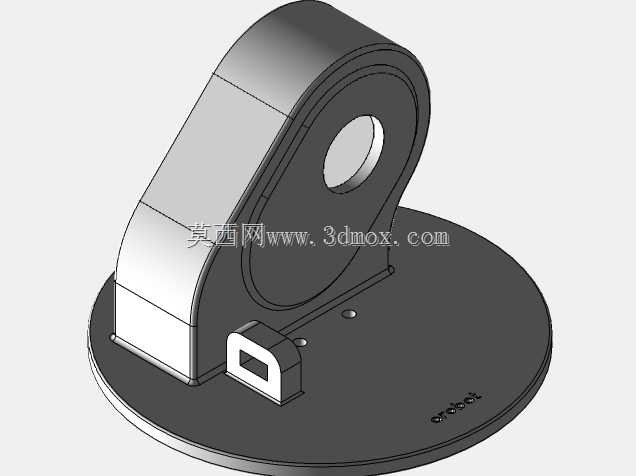

这款多关节机械臂的结构设计，核心围绕工业现场多工况适配需求展开，从安装底座的固定逻辑到末端执行器的负载匹配，每一处结构都经过实际作业场景的校验。底座采用圆形法兰安装结构，底部预留均匀分布的螺栓孔位，可直接固定在车间钢制工作台或者生产线旁的混凝土基座上，安装时需保证基座平面度误差不超过0.2mm，避免后续关节运转出现额外偏载力矩，底座内部预留了伺服电机与谐波减速器的安装腔体，走线孔采用侧置式设计，避免机械臂大角度回转时线缆出现拉扯磨损。

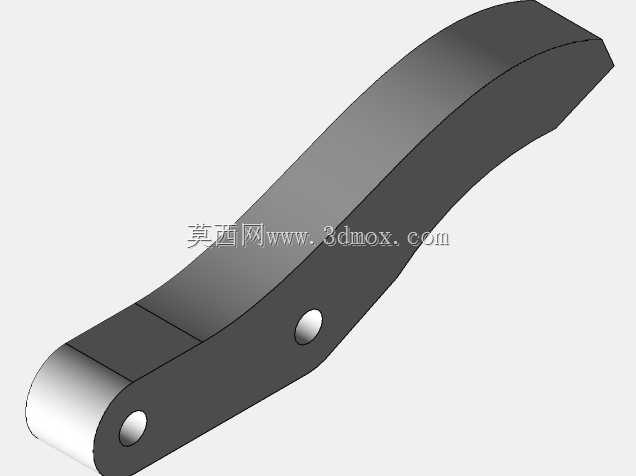

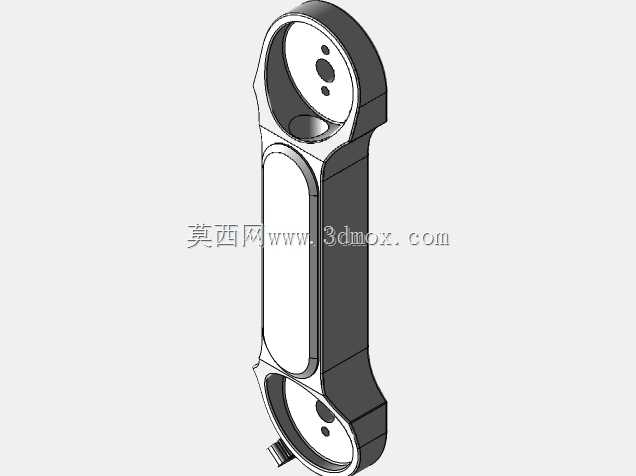

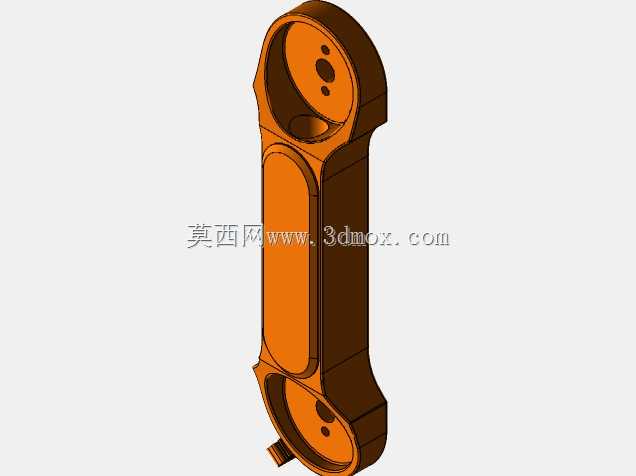

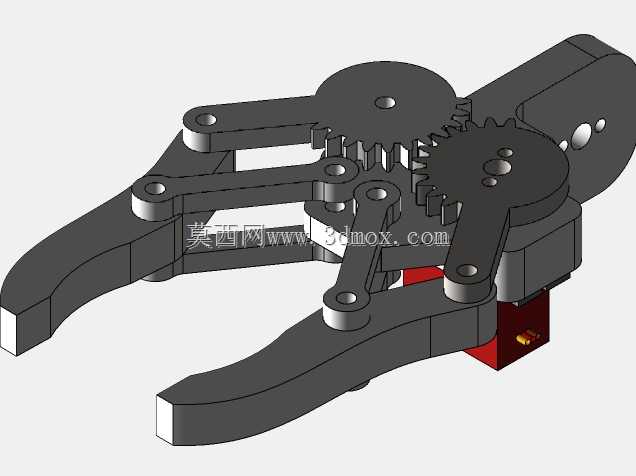

大臂与小臂的结构采用分段式铰接设计，关节处的转动副均配置了双轴承支撑结构，可抵消作业过程中产生的径向与轴向载荷，大臂的摆动角度范围覆盖-120°到+120°，小臂可实现-90°到+150°的俯仰动作，配合腕部的三个转动自由度，整体工作半径可覆盖底座周边1.2米范围内的作业区域，完全满足单工位上下料、焊接、喷涂等常见工序的覆盖需求。末端执行器采用夹爪式结构，夹指的开合行程可根据夹持工件的尺寸调整，夹持力通过关节伺服电流闭环控制，既可以稳定夹持金属结构件，也能适配表面易损的塑料、喷涂件搬运，不会对工件表面造成压痕损伤。

从实际应用场景来看，这款机械臂可直接接入自动化生产线的工位布局，替代人工完成焊接工位的焊枪轨迹行走，相比人工焊接，关节重复定位精度可控制在0.08mm以内，长时间作业不会出现疲劳导致的轨迹偏移；在喷涂工序中，机械臂可按照预设轨迹匀速移动喷枪，保证漆面厚度均匀，同时避免工人长期暴露在漆雾环境中；在热处理上下料环节，机械臂可耐受工位周边的高温辐射，配合耐高温夹爪可完成高温工件的转运，规避人工操作的烫伤风险。

设计过程中特意优化了关节处的走线布局，所有动力线缆与信号线缆都通过关节内部的中空通道走线，外部无裸露线缆，既避免了车间粉尘、切削液对线缆的腐蚀，也防止机械臂运转时线缆与周边设备发生剐蹭。整体结构的零部件采用模块化设计，关节处的减速器、伺服电机都采用标准安装接口，后期维护时可快速拆解更换，无需对整体结构进行大规模拆解，有效降低设备的停机维护时间。腕部关节采用紧凑式结构设计，在保证转动自由度的前提下尽可能缩小末端体积，可伸入狭窄的工件腔体内部完成钻孔、涂胶等作业，适配更多复杂结构工件的加工需求。
