球梁平衡自动控制实验装置结构设计

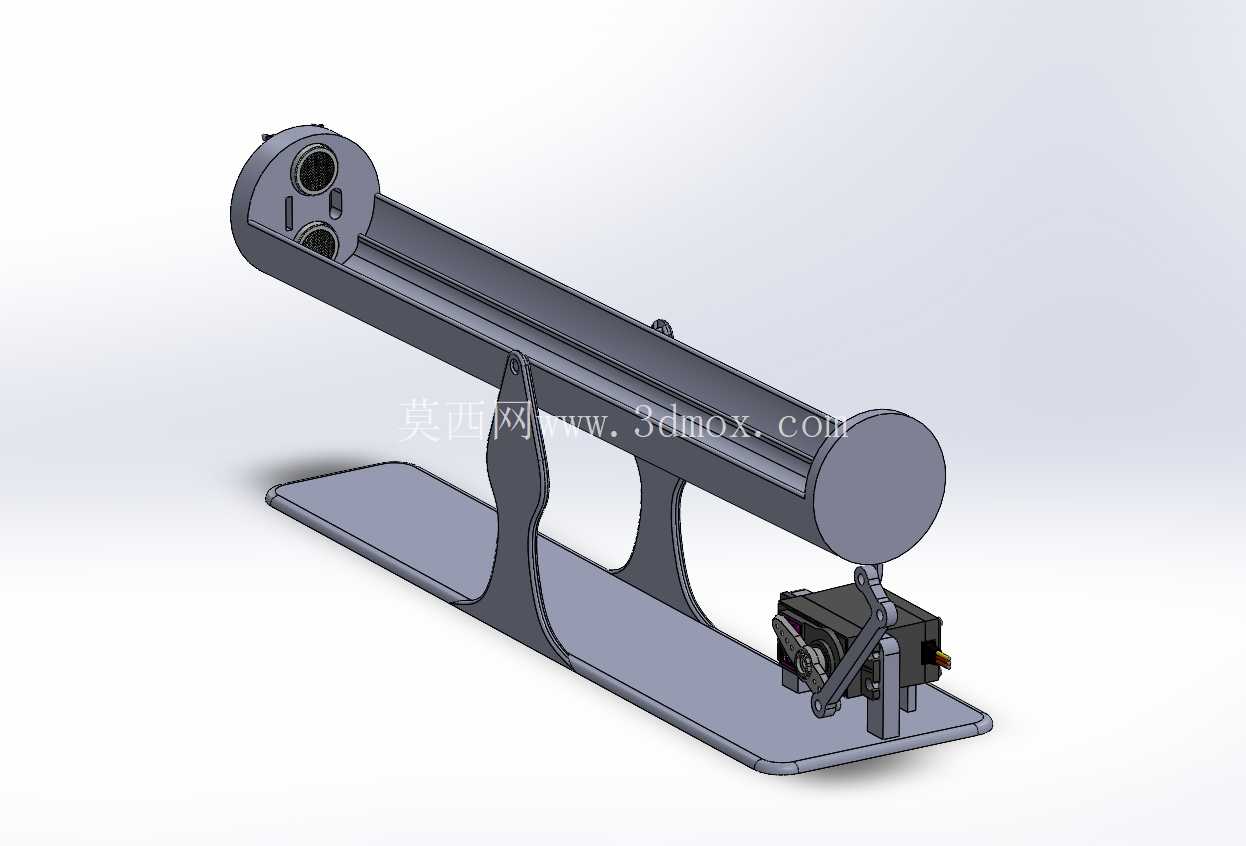

　　这套球梁平衡装置是自动控制原理教学、算法验证领域常用的实物实验载体，核心功能是通过闭环反馈调节横梁倾角，让金属小球稳定停留在横梁设定位置，或是按照预设轨迹在梁面移动，可直接对接PID、模糊控制、神经网络等各类控制算法的实物验证环节，避免纯仿真环节与实际物理场景脱节的问题。从结构组成来看，整套装置分为支撑底座、横梁主体、倾角驱动组件、小球位置检测单元四个核心部分，支撑底座采用一体式平板折弯结构，两个对称布置的立式支撑臂通过螺栓固定在底板上，支撑臂顶端预留轴承安装位，用于承接横梁的回转轴，保证横梁摆动过程无卡滞、径向窜动量控制在0.1mm以内，避免机械间隙给控制回路引入额外扰动。横梁主体采用长条形槽型截面设计，槽体内壁宽度比配套实验用钢球直径大2mm，既可以限制小球的滚动轨迹，避免小球从梁侧脱落，又不会因为间隙过小增大小球滚动阻力，槽体两端设置限位挡块，防止极端控制参数下小球冲出梁体。倾角驱动组件布置在底座靠近横梁一端的位置，采用舵机或者直流伺服电机作为动力输出，通过连杆机构与横梁端部铰接，将电机的旋转运动转化为横梁的绕轴俯仰摆动，连杆两端均采用球头铰接结构，可补偿安装过程中的同轴度误差，避免运动过程中出现死点。

　　在实际教学场景中，这套装置可用于自动控制专业的本科实验教学，让学生直观理解反馈控制的作用逻辑：当小球因为外界扰动偏离设定位置时，位置检测单元实时采集小球的当前位置信号，传输给控制器后经过控制算法运算，输出对应角度指令给驱动组件，调整横梁倾斜角度，利用重力分量驱动小球滚动回到目标位置。从安装边界来看，整套装置的底板长度约350mm，宽度约120mm，放置在普通实验台面上即可使用，不需要额外的固定螺栓，驱动组件的供电电压为常规低压直流，可直接对接通用的单片机控制板或者PLC控制单元，不需要定制专用的驱动电路。

　　设计过程中重点考虑了机械结构的低摩擦特性，横梁回转轴采用微型深沟球轴承支撑，铰接位置的摩擦阻力矩控制在极小范围内，避免机械阻尼过大掩盖控制参数的实际调节效果；同时整体结构采用模块化设计，横梁、驱动组件、支撑臂均可快速拆卸更换，既可以更换不同长度、不同摩擦系数的横梁来验证不同被控对象特性下的算法鲁棒性，也可以更换不同扭矩的驱动组件适配更高响应速度的控制需求。槽型横梁的内壁做了光滑处理，没有凸起或者接缝，保证小球滚动过程中阻力均匀，不会因为局部凹凸导致小球运动出现非线性突变，影响控制效果。

　　在科研场景中，这套装置也可用于新型控制算法的快速验证，相比倒立摆等其他经典控制实验对象，球梁系统的非线性特性更贴近实际工业场景中的倾角调节、位置平衡类工况，且调试过程安全性更高，不会出现摆杆脱落伤人的问题。整套结构的零件数量少，大部分结构件可通过3D打印或者常规钣金、机加工工艺制作，加工成本低，装配难度小，不需要专用的工装夹具即可完成整机组装，适合实验室批量制作或者学生自主搭建实验平台。设计时还预留了传感器安装位，可根据实验需求选择接触式或者非接触式的位置检测方案，比如在槽体底部铺设电阻式位置传感器，或是在横梁上方安装视觉摄像头采集小球位置，不需要额外改动主体结构即可适配不同的检测方案，拓展性较强。
