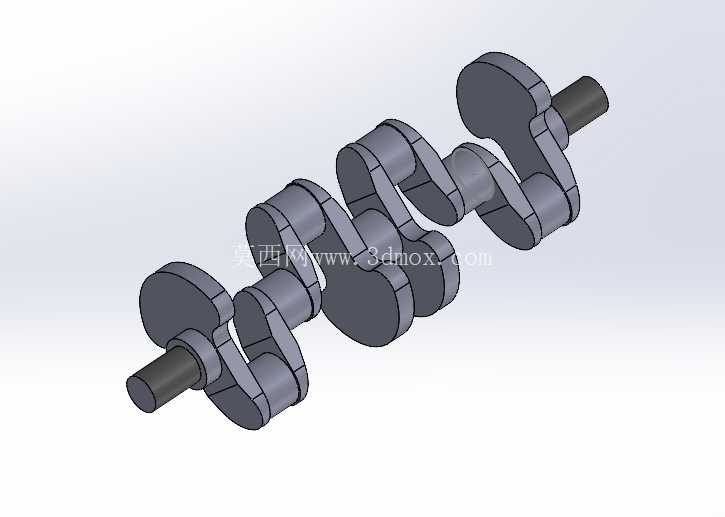

直列四缸内燃机曲轴结构设计

　　作为内燃机核心动力传递部件，直列四缸曲轴的设计直接决定了整机运转平顺性、动力输出效率与服役寿命，这类结构广泛适配1.0L-2.5L排量区间的乘用车汽油机、轻型商用车柴油机，是民用动力领域应用覆盖最广的曲轴构型。从实际工况出发，四缸机型采用1-3-4-2的发火顺序，对应曲轴的曲柄销相位角按180°间隔排布，能实现一阶、二阶往复惯性力的自平衡，相比三缸机型省去了额外的平衡轴结构，既压缩了整机轴向布置空间，也降低了运转过程中的振动传递，适配前置前驱、前置后驱等多种整车动力布局。

　　设计阶段首先要敲定核心安装边界：主轴颈直径需匹配缸体主轴承座的镗孔尺寸，通常按缸径的0.6-0.7倍取值，保证轴承比压处于合理区间，避免高负荷下出现油膜破裂；曲柄销直径略小于主轴颈，配合连杆大头轴承的安装尺寸，两者的同轴度、圆柱度公差需控制在IT5级以上，表面粗糙度达到Ra0.8以下，才能满足高速滑动摩擦的工况要求。曲柄臂的外形采用椭圆过渡结构，而非直角构型，一方面是为了减少应力集中——曲轴工作时承受交变弯曲与扭转载荷，曲柄臂与轴颈的过渡圆角处是应力峰值最高的区域，圆角半径按轴颈直径的0.05-0.08倍设计，配合圆角滚压工艺能大幅提升疲劳强度；另一方面合理的曲柄臂外形可以优化曲轴的转动惯量，平衡提速响应性与运转平顺性的矛盾，转动惯量过小会导致怠速波动大，过大则会拖慢动力响应速度。

　　曲轴两端的结构设计各有明确功能：前端伸出端预留皮带轮、正时齿轮、扭转减振器的安装定位面，设计有对应的键槽与螺纹孔，保证附件驱动的扭矩传递可靠，同时前端轴颈处需匹配油封的安装尺寸，防止机油泄漏；后端法兰面用于连接飞轮，法兰端的端面跳动公差需严格控制，否则会导致飞轮运转偏摆，引发离合器抖动、动力输出异响等问题，法兰上的螺栓孔位置度需满足装配互换性要求，适配不同规格的手动、自动变速箱连接需求。

　　油道设计是曲轴结构的核心细节之一：主轴颈与曲柄销之间设计有倾斜的贯通油道，来自缸体主油道的压力机油通过主轴颈油孔进入轴瓦间隙形成润滑膜，再通过内部油道输送到曲柄销位置，润滑连杆大头轴承，油道的孔径、倾斜角度需要兼顾通流面积与结构强度，孔径过大会削弱轴颈的有效承载截面，过小则会导致机油流量不足引发烧瓦故障，油道内部的交接口需做倒钝处理，避免应力集中引发裂纹。

　　从实际装配场景来看，这类曲轴的轴向定位通常设置在中间主轴颈位置，通过止推片限制曲轴的轴向窜动量，窜动间隙控制在0.1-0.3mm之间，间隙过大会导致正时传动偏差、离合器分离不彻底，间隙过小则会在热膨胀状态下出现卡滞。曲柄臂上可根据动平衡需求设计去重孔，曲轴加工完成后需做整体动平衡测试，剩余不平衡量需控制在规定范围内，避免高速运转时产生额外振动，影响整机NVH表现。

　　在材料选择上，这类量产曲轴多采用球墨铸铁或锻钢材质，球墨铸铁曲轴成本较低、阻尼减振性好，适配普通民用车的自然吸气机型；锻钢曲轴强度更高，能承受更大的爆发压力，适配涡轮增压、高功率调校的机型。不同材质的曲轴在结构细节上会有细微调整，锻钢曲轴的曲柄臂厚度可适当减小，进一步降低旋转质量，提升发动机的响应速度。
