带橡皮头六角杆书写铅笔结构设计

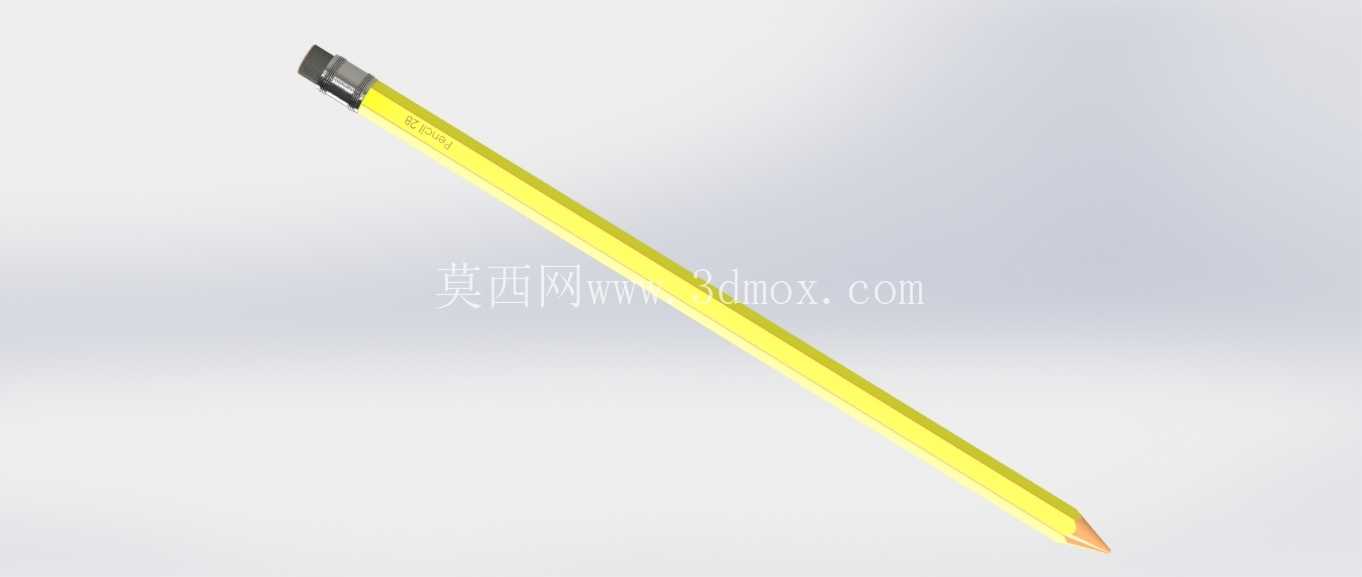

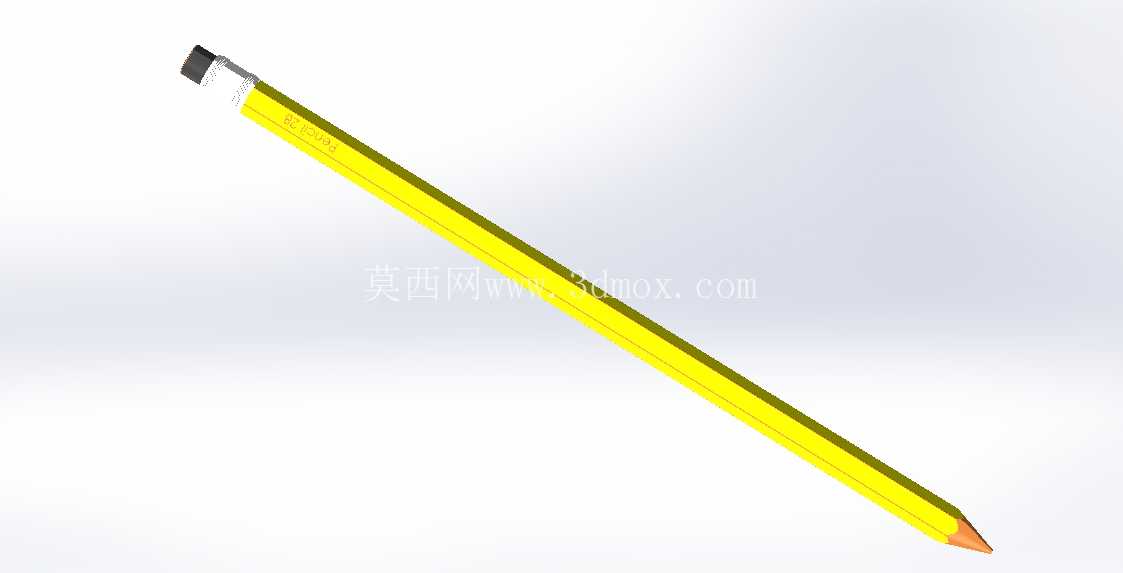

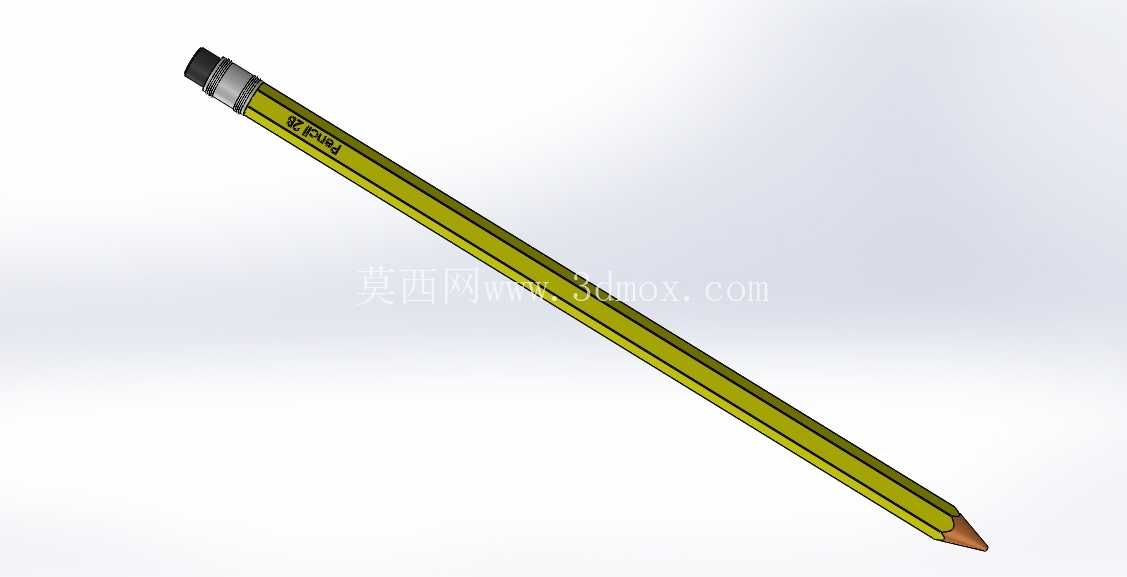

　　日常书写场景中，六角杆铅笔是普及率最高的手动书写工具之一，广泛应用于学生课业书写、工程现场手绘标记、美术素描起稿、办公文档临时批注等场景，相比自动铅笔，其铅芯强度更高，可承受更大的书写按压力度，适合粗糙纸面、木质板材、金属毛坯表面的临时标记作业，不会出现铅芯卡顿、回缩的问题。这款铅笔的整体结构分为木质笔杆、石墨铅芯、顶部金属固定套、橡皮擦四个核心部分，建模过程中优先还原各部件的装配配合关系，确保各零件的干涉检查完全符合实际生产装配要求。

　　笔杆采用正六边形截面设计，并非随意选择的造型，六边形截面的对边距离控制在7.2mm左右，这个尺寸是经过长期人机工程验证的，既可以让不同手型的使用者握持时指腹贴合度达到最优，长时间书写不会产生明显的硌手疲劳，同时六边形的平面结构可以避免铅笔放置在倾斜桌面时出现滚落掉落的情况，在车间操作台、倾斜绘图板上使用时，滚落风险远低于圆形截面笔杆。笔杆的长度控制在178mm，未削尖的状态下整体重心距离笔尖位置约110mm，握持位置距离笔尖25-30mm时，重心刚好落在握持区域的中心位置，书写时的操控稳定性更好，不会出现头重脚轻的晃动感。

　　铅芯部分采用2mm直径的石墨铅芯，沿笔杆中心轴线贯穿布置，铅芯与木质笔杆之间为过盈配合，过盈量控制在0.05mm，既可以保证铅芯在书写受力时不会出现松动移位，也不会因为过盈量过大导致木质笔杆装配时出现开裂。建模过程中对铅芯的笔尖锥度做了还原，锥角设置为18度，这个角度的笔尖在正常书写力度下，既可以保持足够的线条细度，也能保证铅芯的抗折强度，不会因为轻微的受力变化就出现断芯问题。顶部的金属固定套采用0.2mm厚的镀锡铁皮卷压成型，套体与木质笔杆顶端为压合固定，压合深度为8mm，套体上压制有三道环形防滑筋，既可以增强金属套与笔杆之间的抱紧力，避免橡皮擦插拔时金属套出现松脱，也能提升笔杆顶端的结构强度，避免笔杆从高处掉落时顶端出现劈裂。橡皮擦部分为圆柱形结构，直径7mm，插入金属套的深度为6mm，橡皮擦与金属套之间为间隙配合，间隙量0.1mm，方便橡皮擦磨损到一定程度后可以拔出调整伸出长度，橡皮擦的邵氏硬度设置为60HA，擦拭时不会因为过硬刮伤纸面，也不会因为过软出现过多碎屑残留。建模过程中对笔杆的棱边做了R0.2mm的圆角处理，还原实际生产中木杆打磨后的圆滑触感，避免尖锐棱边长时间握持时磨伤手指。

　　各部件的装配边界完全匹配实际生产公差，金属套卷压后的内径与笔杆顶端外径的配合公差、橡皮擦与金属套的配合公差、铅芯与木杆内孔的配合公差都按照文具行业的通用生产标准设置，模型可直接用于结构验证、生产开模前的干涉检查，也可作为文具类产品建模的参考案例，帮助设计人员理解小型日用品的结构配合逻辑与人机尺寸设定思路。在实际生产场景中，这类铅笔的木质笔杆多采用椴木层板切削成型，建模时还原了木杆的分层切削结构特征，铅芯与木杆的粘合位置、金属套的卷压接缝位置都做了细节还原，确保模型的结构特征与量产产品完全一致，没有出现结构逻辑错误。
