四轴飞行器轻量化机身机架结构

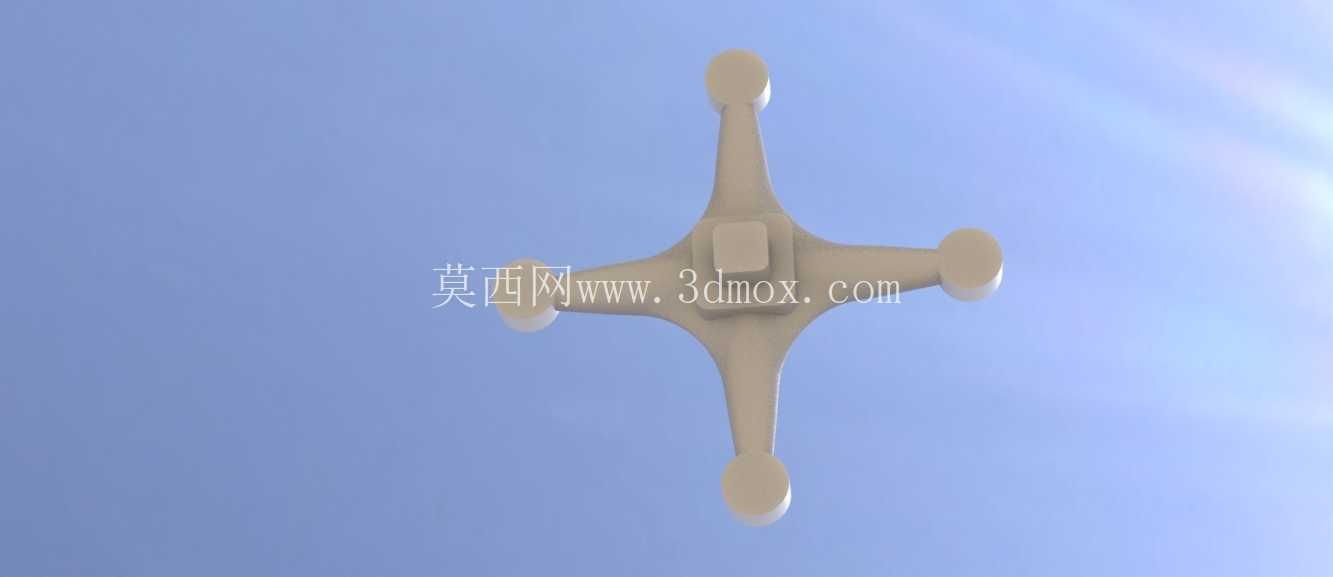

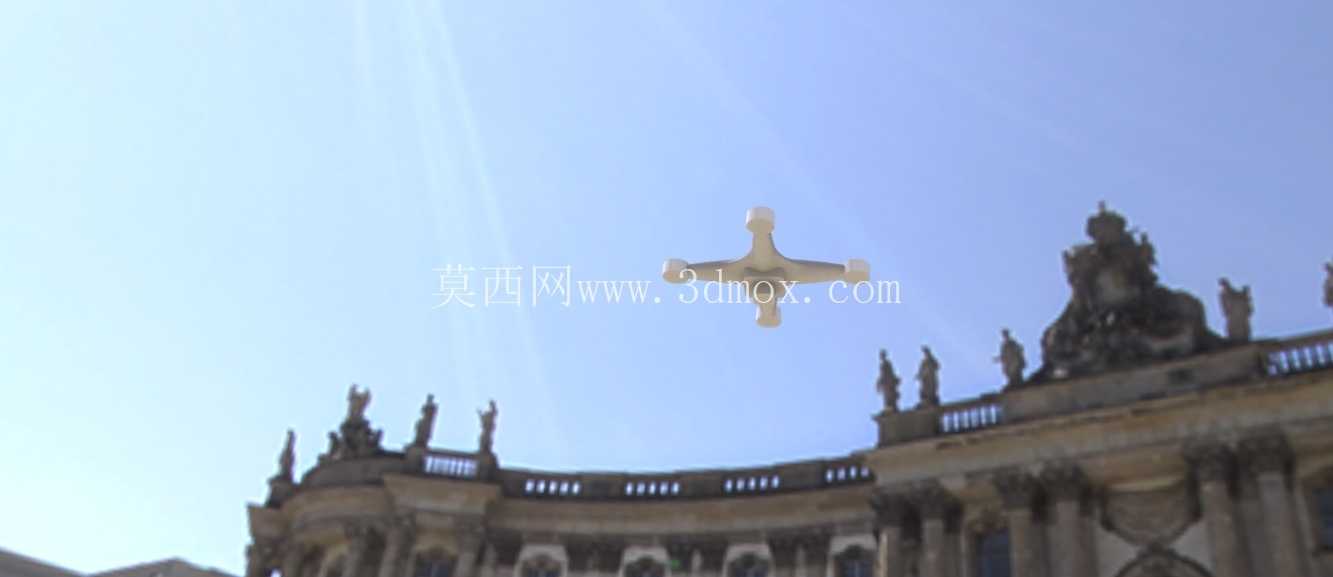

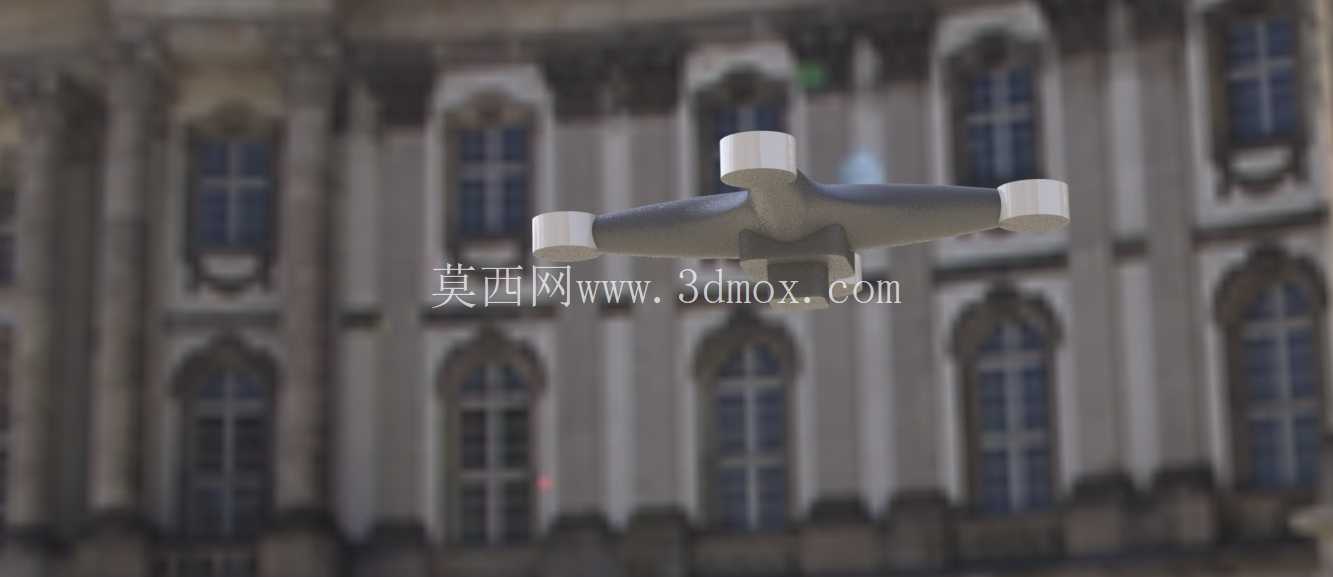

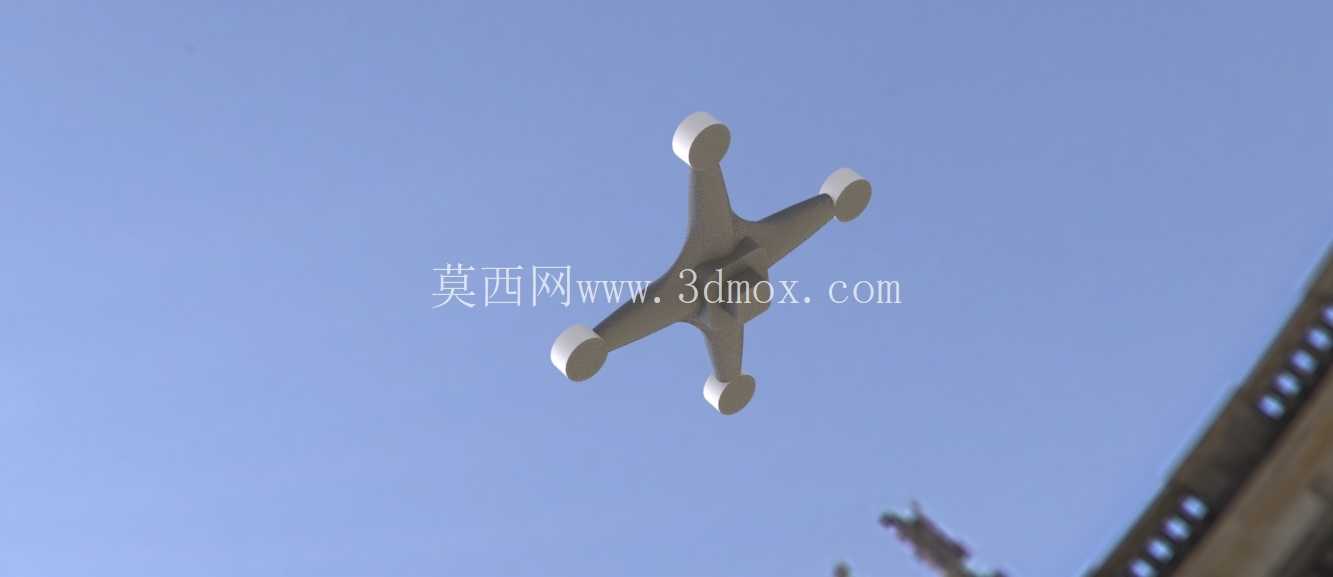

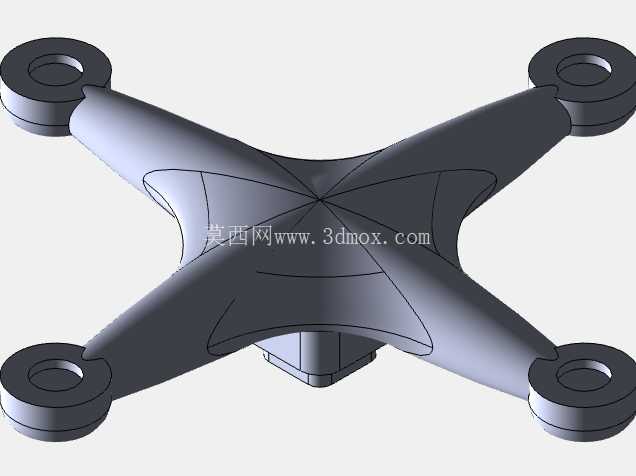

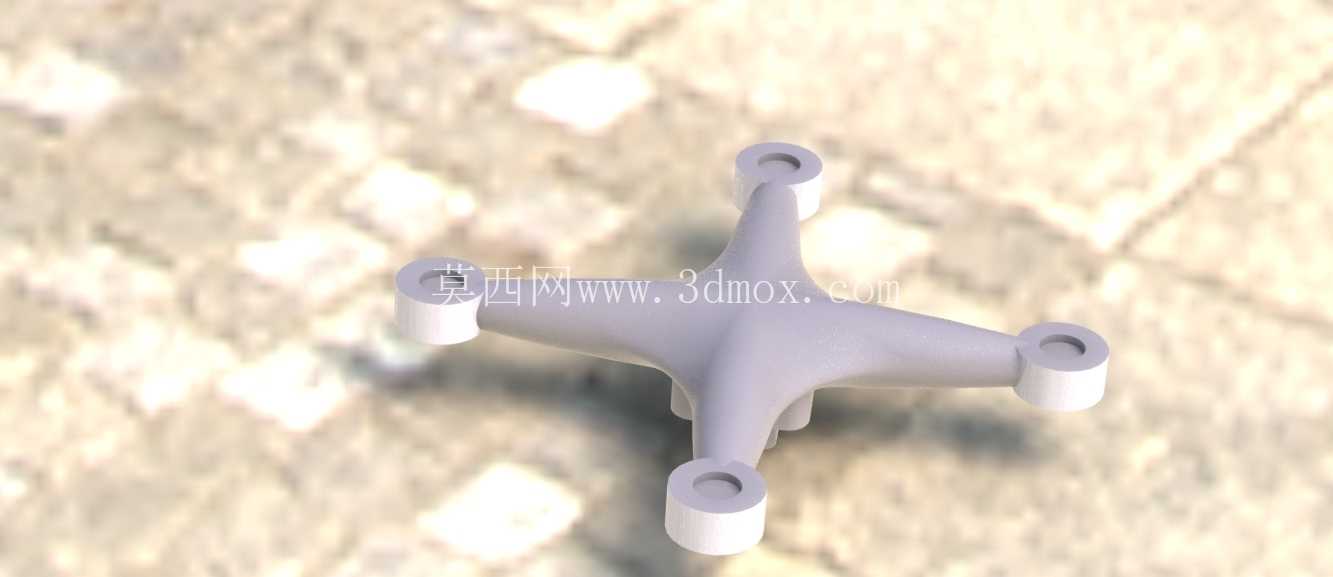

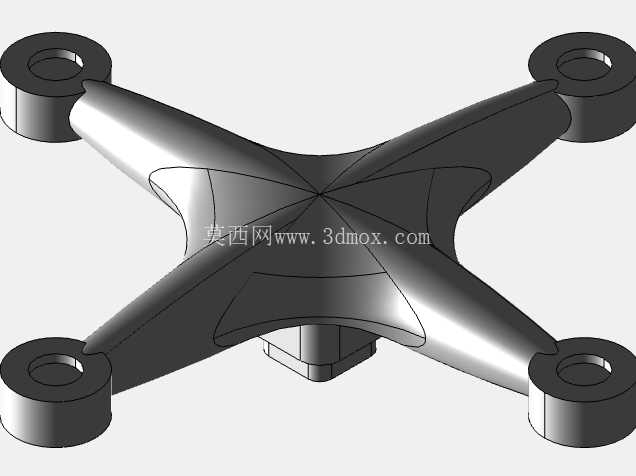

这套四轴飞行平台的机身机架，核心围绕小型多旋翼无人机在巡检、航测、教学实验与轻载航拍场景下的实际承载需求展开。整机采用中心体加四支辐射机臂的经典X型布局，没有多余的包覆外壳，所有结构件直接服务于动力安装、航电布置与起降支撑，结构逻辑非常清晰。

从实际使用角度看，这类开放式机架最突出的优势是装配与维护边界明确。中心机身作为整机的受力交汇区，需要承接飞控板、电池、电调、接收机等核心部件，同时把四个机臂传递过来的拉力、扭转载荷均匀分散。建模时中心体预留了多层安装平面和标准孔位，飞控可以水平固定在振动较小的中部区域，电池仓贴近整机重心布置，电调则可沿机臂根部走线，缩短三相线长度，减少电磁干扰。

四支机臂从中心体向外对称延伸，末端设计为电机安装座，安装面的孔距按照主流无刷电机的固定规格预留，机臂长度决定了螺旋桨的旋转半径与相邻桨叶的安全间隙。布局校核时需要重点确认对角电机轴距、桨叶扫掠范围以及机臂自身的挠度：臂长过短会限制桨叶尺寸、降低拉力裕度，过长则会降低机架刚性，飞行中容易出现臂端共振。这套结构在臂根位置做了加强过渡，避免直角连接处出现应力集中，同时控制壁厚，兼顾刚性与重量。

起落架采用下方支撑形式，立柱与横撑的高度需要保证机身底部设备、云台或任务载荷在起降时不接触地面。支撑腿的跨距经过权衡，既要防止地面滑行或侧风降落时翻倒，又不能向外扩张过多而增加迎风阻力和整机投影尺寸。起落架与中心体的连接位置选择在载荷传递路径较短的区域，降落冲击可以直接传导至主承力框架，而不是作用在薄弱的电子设备安装板上。

设计思路上，整机偏向轻量化模块化路线。各机臂、中心板、起落架之间通过紧固件连接，方便单独更换受损部件，也便于根据任务需求调整机臂长度或更换不同规格的动力套装。材料层面可选用碳纤维板材、碳纤维管或ABS类工程塑料进行快速组装：碳纤维方向件负责控制整机重量并提高抗弯能力，塑料或轻型金属连接件则用于复杂安装座，降低加工难度。

外形与安装边界方面，机架整体呈对称星形，最大外轮廓由对角电机安装位决定，中心体内部空间按电子设备堆叠顺序划分。布线通道沿机臂和中心板边缘布置，可使电源线与信号线分区走向，降低缠绕风险。电机座平面保持水平，是螺旋桨旋转面与推力线准确的基础；机臂存在轻微上翘或水平布置时，都需要在飞控安装校准中与结构姿态保持一致。

从结构工程视角看，这类模型的价值不只在于外观还原，更在于把动力、电控、载荷和起降约束整合到同一套框架中。机架的每个开孔、壁厚和连接面都对应实际装配关系，设计时需要反复核对电机尺寸、桨叶间隙、电池厚度、飞控安装孔以及起落架高度，才能保证模型从三维结构顺利转化为可飞行、可维护的实物平台。
