木质可操纵带拖车玩具拖拉机结构设计

这款木质可操纵带拖车的玩具拖拉机，核心面向低龄儿童益智玩乐、木质拼装教具场景设计，整体采用实木拼接结构，无额外金属固件，所有连接部位均通过木质榫卯配合实现装配，既满足儿童玩具的安全要求，也可作为木工教学、结构认知的实操载体。从实际使用场景来看，该产品既可以作为成品摆件放置于儿童房、手工展示区，也可作为散件拼装套装，让使用者在组装过程中理解轮式行走机构、转向联动结构的基础原理，相比塑料材质的同类玩具，实木材质的触感更温润，磕碰后不会产生尖锐毛刺，长期使用的磨损痕迹也更具质感。

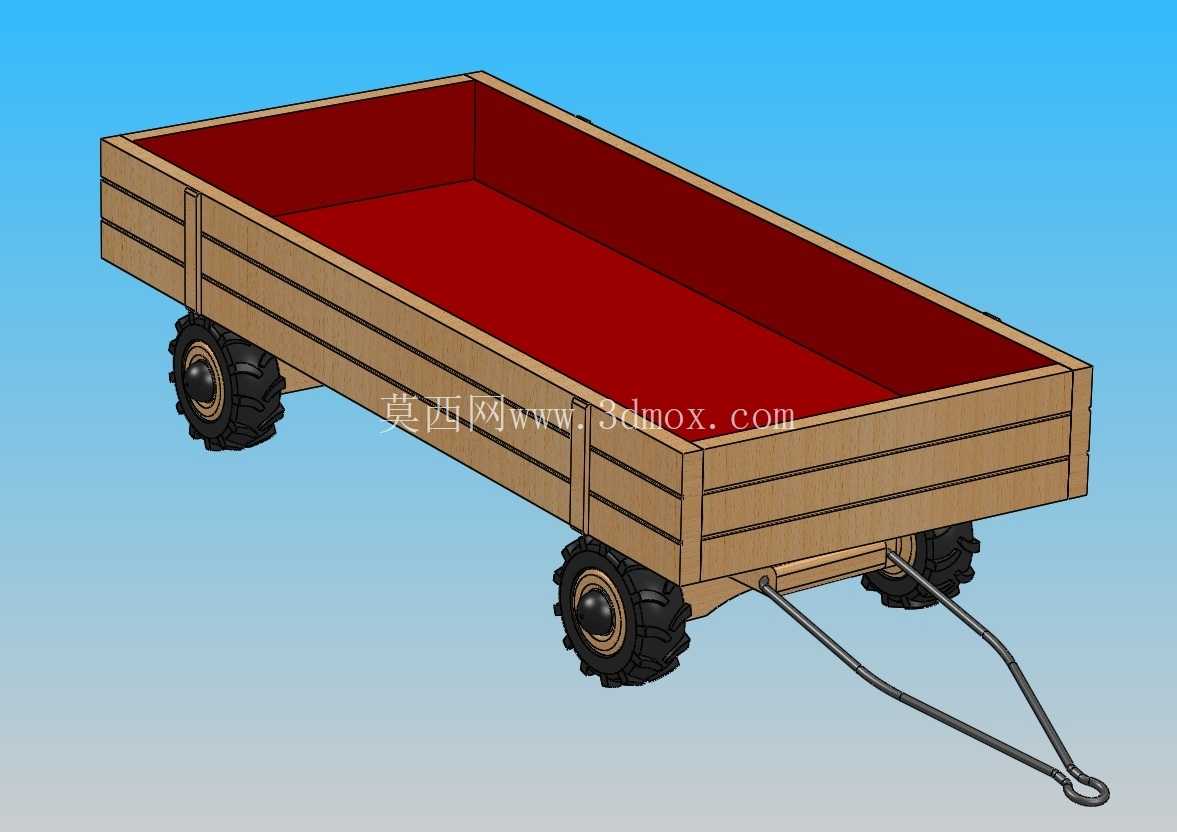

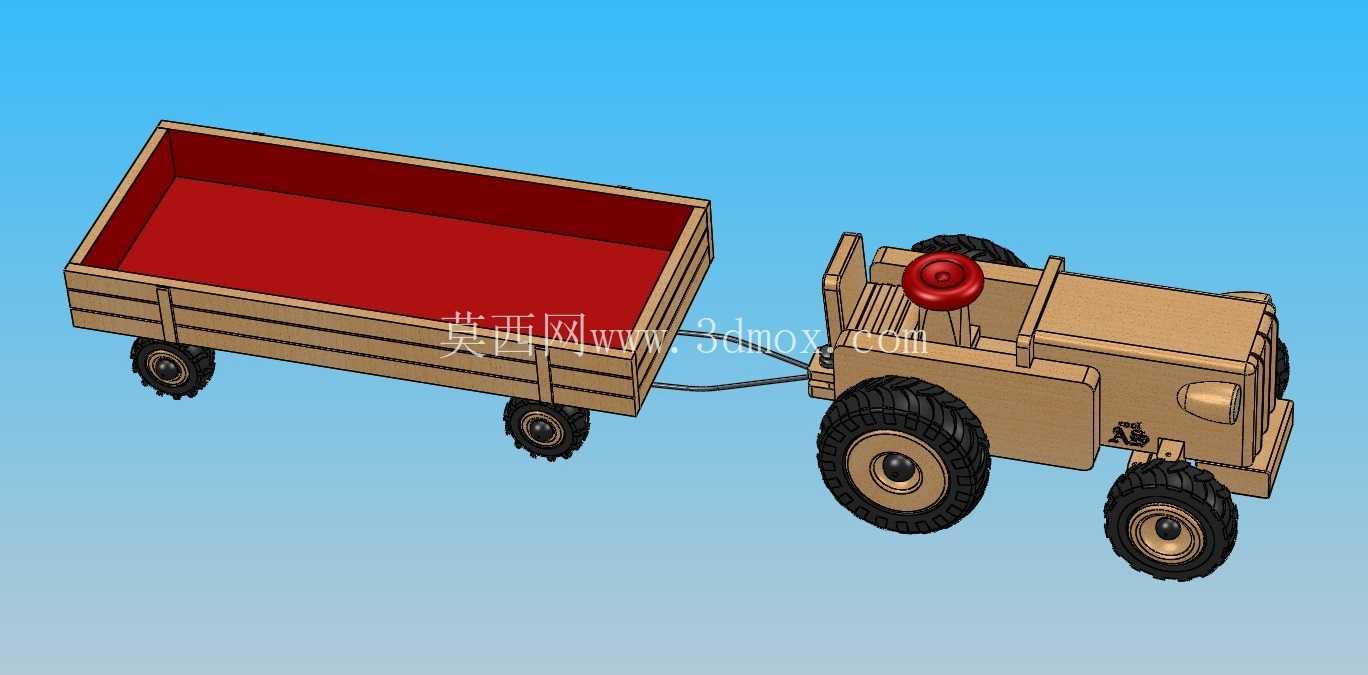

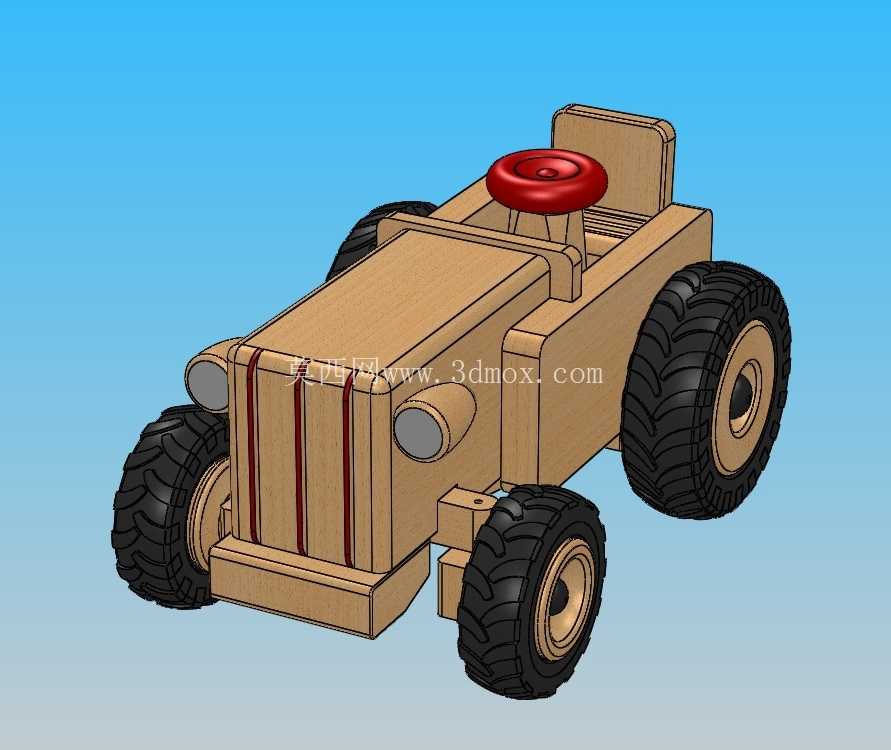

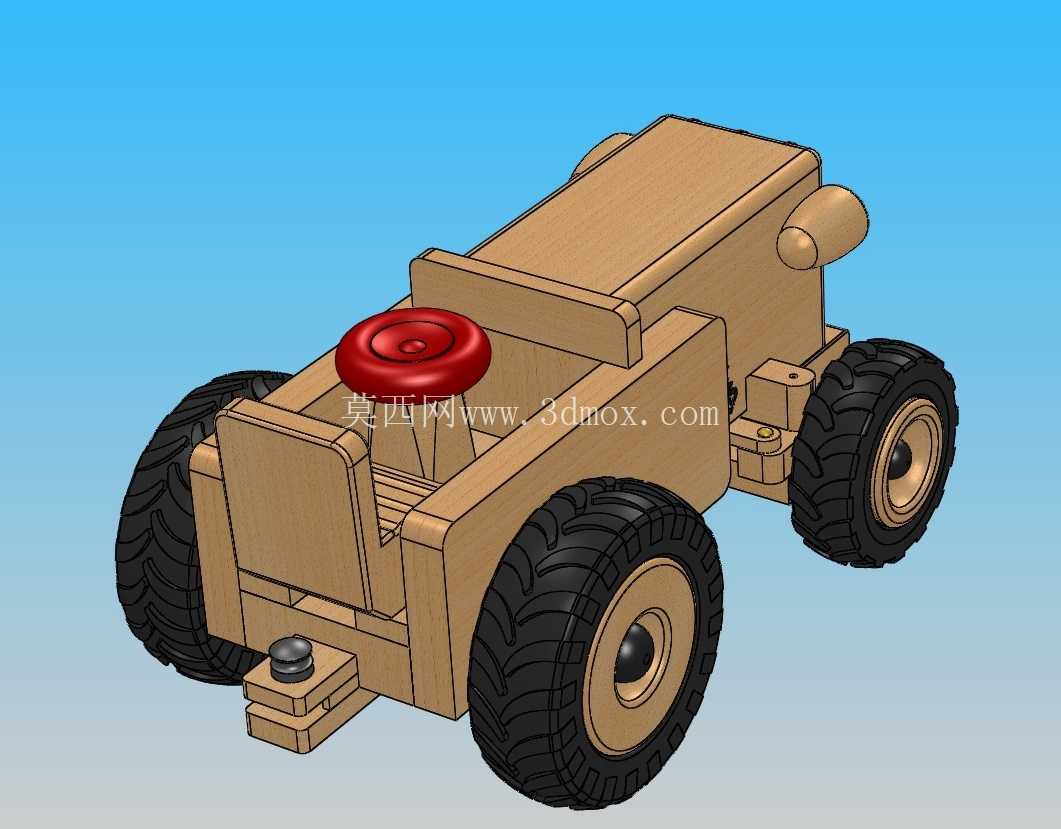

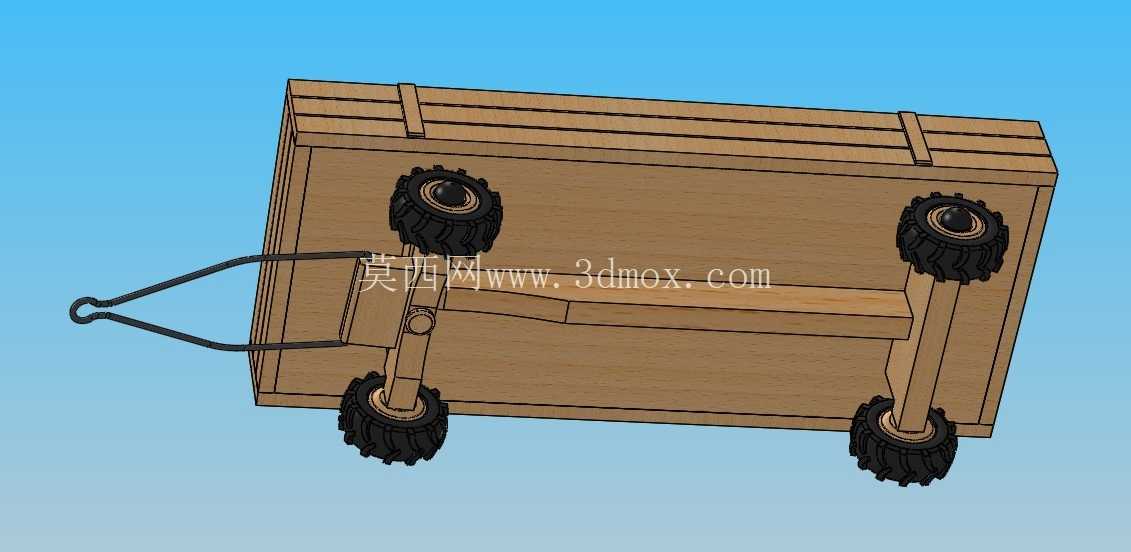

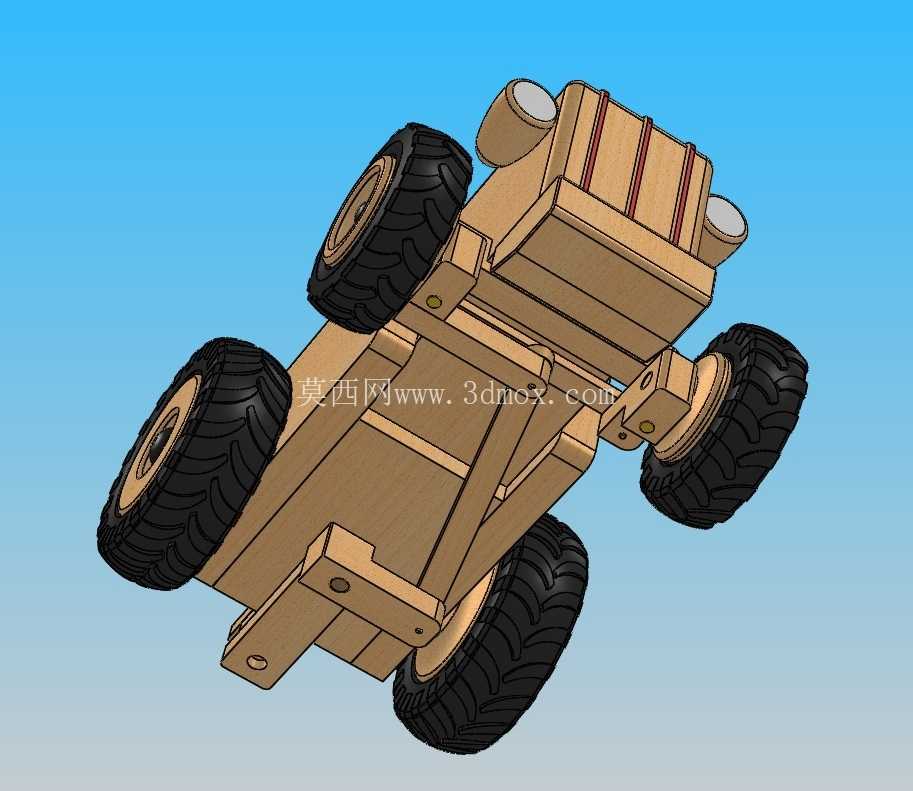

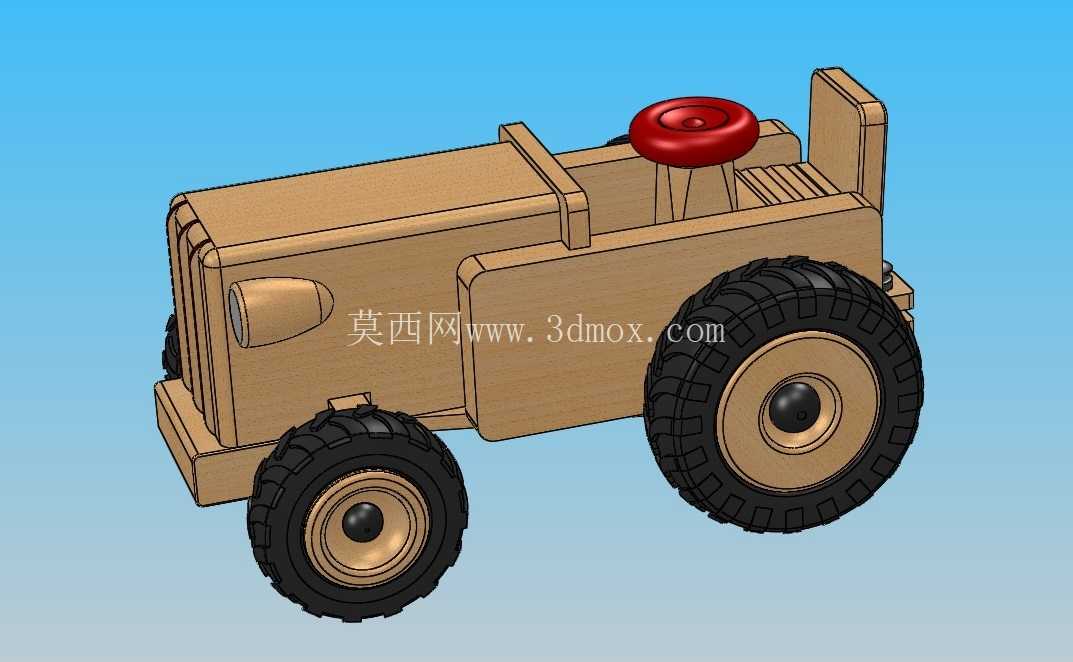

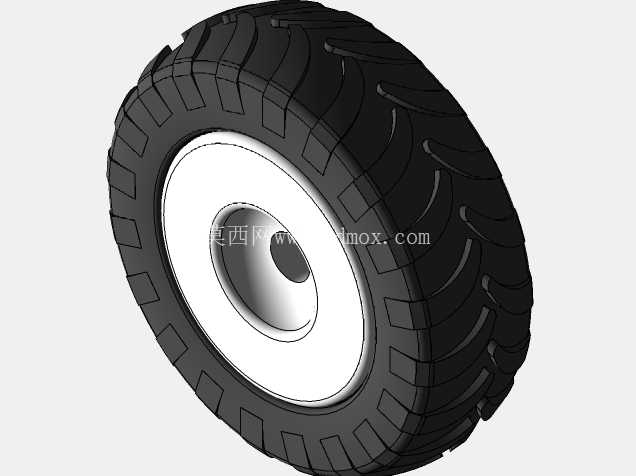

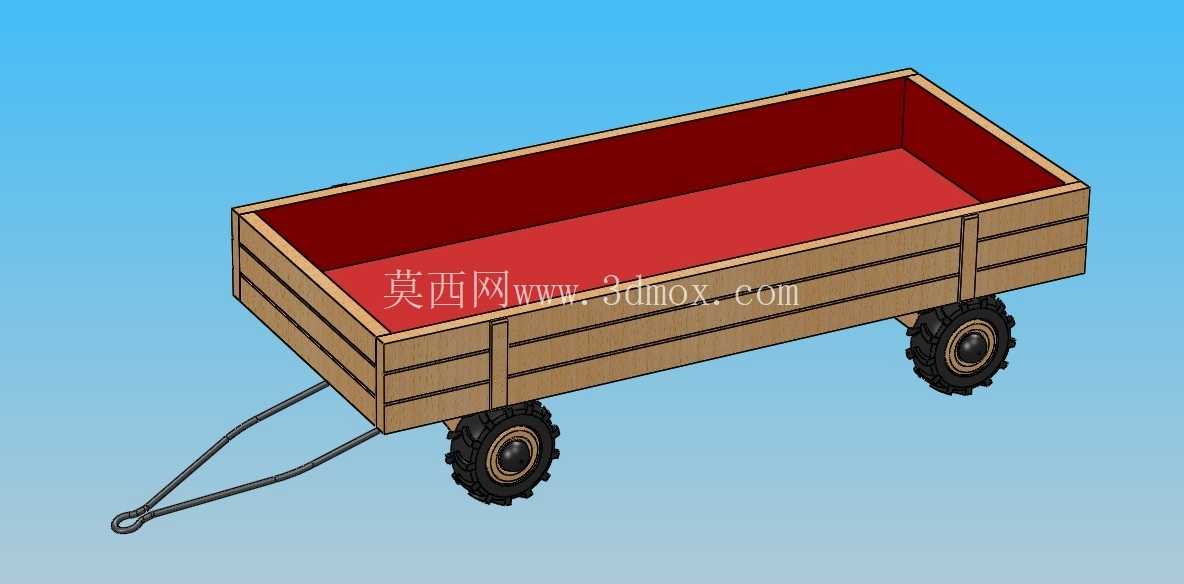

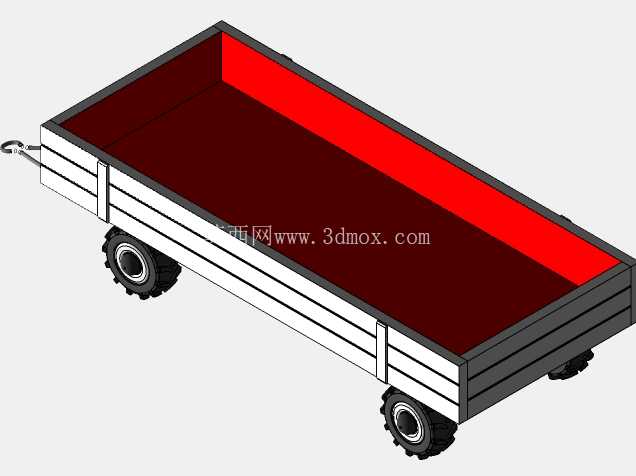

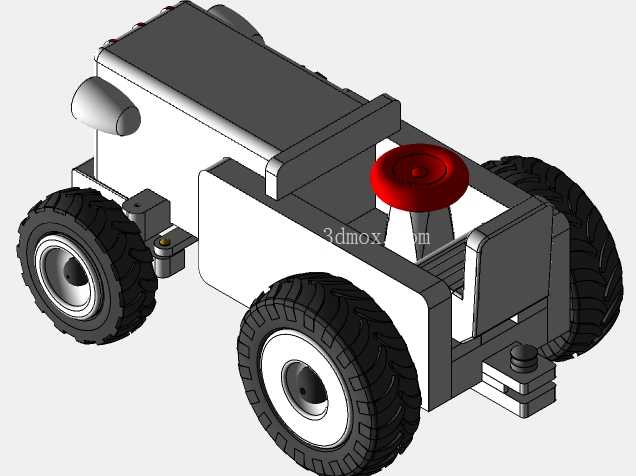

功能设计上，该结构重点实现了车头与拖车的联动操纵逻辑，车头转向时可通过连接部位的销轴结构带动拖车同步跟随转向，避免小半径推行时拖车出现侧滑、脱节的问题；四个行走轮均采用独立轮轴装配，轮轴与车身主体的孔位预留0.2mm的转动间隙，既保证轮子转动顺畅无卡滞，也不会因间隙过大出现轮体晃动的情况。车头部位的格栅、车灯造型均采用实木块拼接成型，没有额外粘贴装饰件，避免儿童使用过程中出现小零件脱落误吞的风险，拖车部位采用平板式结构，可承载小型木质积木、玩偶等配件，拓展玩乐场景。

设计思路层面，整体结构优先考虑加工可行性，所有木质零件均采用平面铣削、钻孔工艺即可加工完成，不需要复杂的曲面五轴加工，普通木工铣床、台钻即可满足批量生产的加工要求，零件之间的配合公差统一控制在0.1-0.3mm区间，既降低加工精度要求减少生产废品率，也能保证拼装时的顺畅度，不需要额外打磨修配即可完成组装。结构上没有设置易损的薄壁零件，所有突出部位均做了R3以上的圆角处理，避免使用过程中出现磕碰断裂、划伤使用者的问题。

外形尺寸与安装边界方面，整车装配完成后总长度控制在220mm左右，车头宽度85mm，高度90mm，拖车平板距离地面高度18mm，轮径45mm，整体尺寸适配3岁以上儿童的手掌抓握尺寸，推行时的重心高度控制在50mm以内，正常推行、轻度倾斜时不会出现侧翻问题。轮轴的安装孔位距离车身侧边预留5mm的壁厚，保证反复拆装、多次摔碰后孔位不会出现开裂失效的问题；车头与拖车的连接销轴采用直径8mm的实木圆棒，插入深度15mm，配合部位做轻微的锥度导向，拼装时不需要额外工具即可完成对接，拆卸时也不会出现卡滞。转向结构的转动角度限制在左右各30度，既满足小半径转向的使用需求，也避免转向角度过大导致连接部位受力断裂。

从结构验证的角度来看，该模型的所有配合部位均经过运动干涉检查，轮子转动全行程不会与车身、轮眉部位发生摩擦，转向过程中车头与拖车的连接部位不会出现结构干涉，整车承重可达2kg以上，放置常规的小型玩具配件不会出现车身变形、轮轴弯曲的问题。材质选用上优先推荐密度均匀、不易变形的榉木或者松木，表面采用木蜡油涂装，不使用油漆类涂层，避免有害物质残留，符合儿童玩具的安全标准。
