复古履带式斗牛犬农用作业机械

　　这款履带式作业机械的设计参考了早期农用履带拖拉机的经典构型，针对小块农田、泥泞地块的作业需求做了结构适配，区别于轮式拖拉机在湿滑土壤上易打滑、接地比压过高的问题，履带式的行走结构能将整机重量均匀分散到接触地面的履带板上，在水田、松软坡地作业时不会出现轮式设备常见的陷车、压苗问题，早期这类设备主要承担耕地、拖挂农具、短途转运农资的功能，在丘陵山地、零散地块的农业生产中适配性极强。

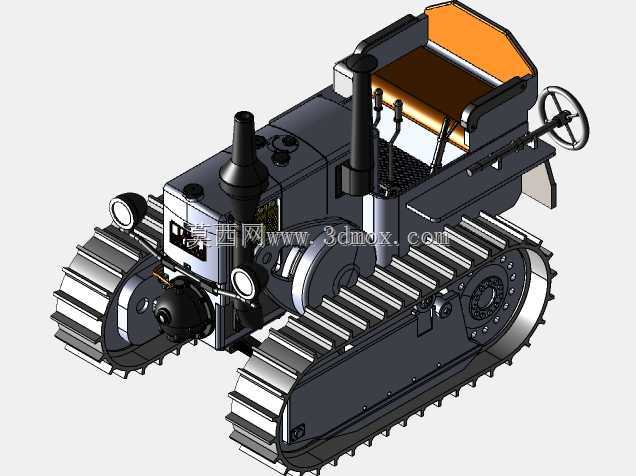

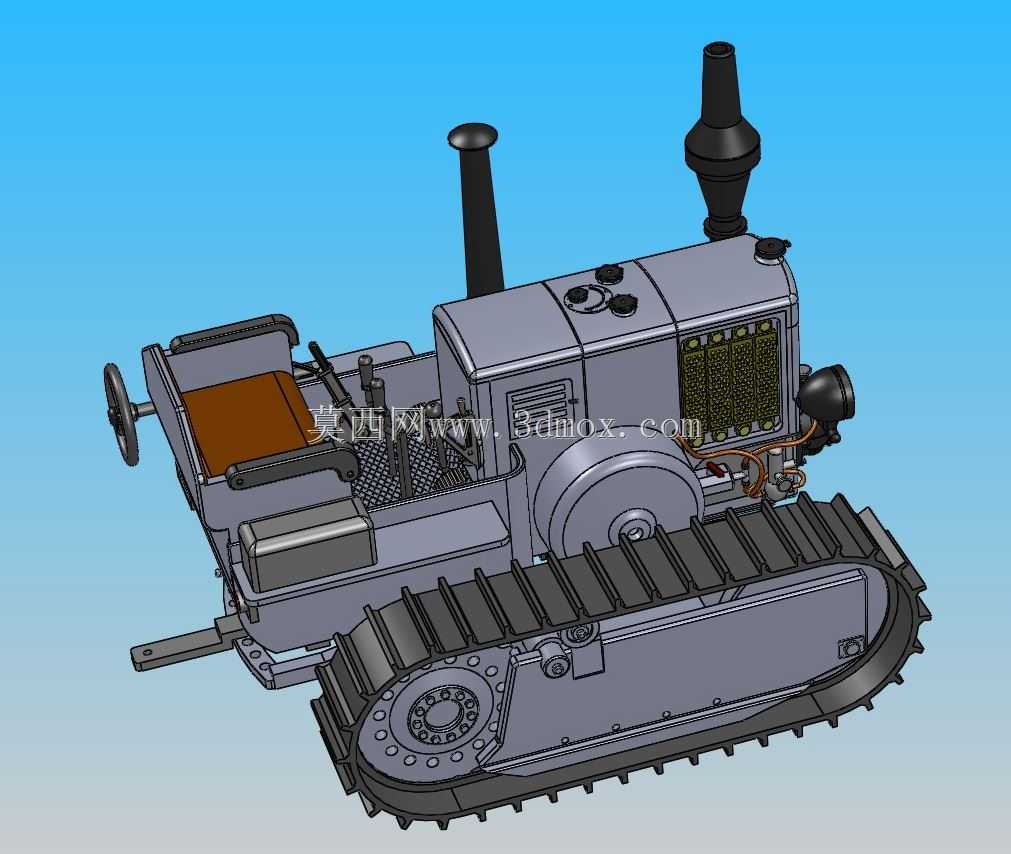

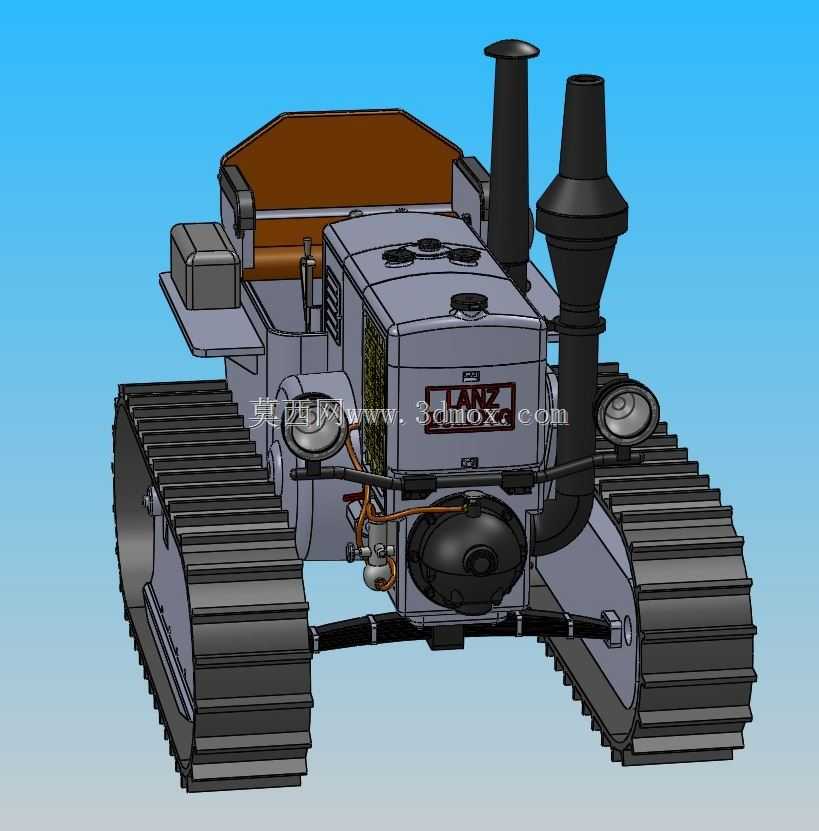

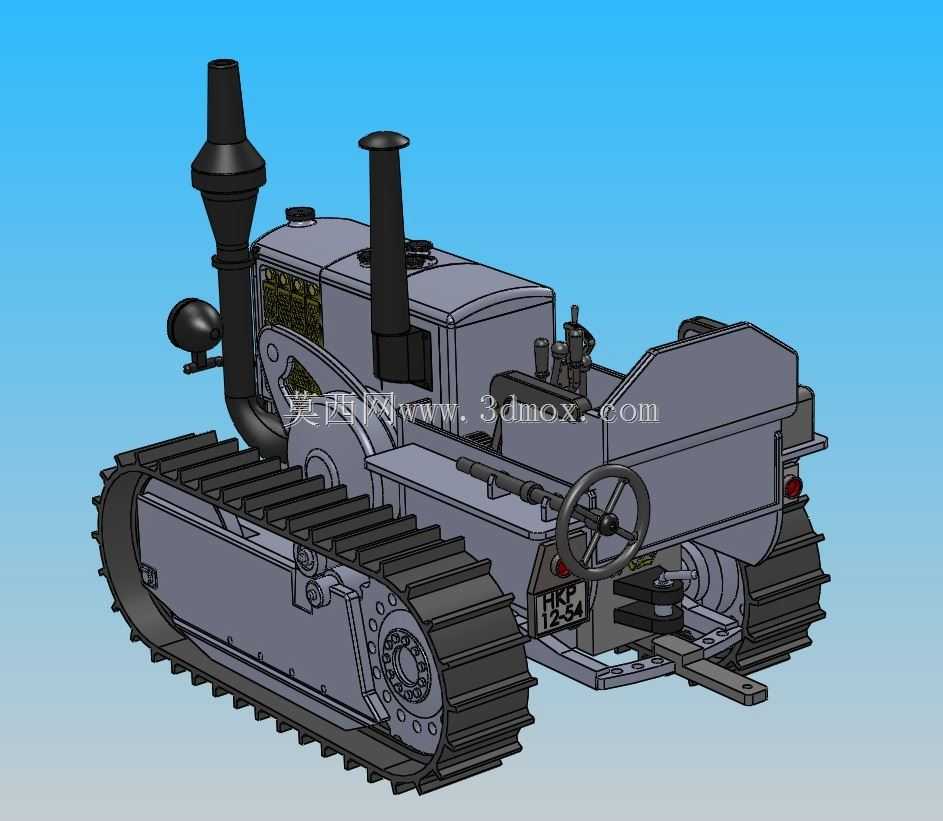

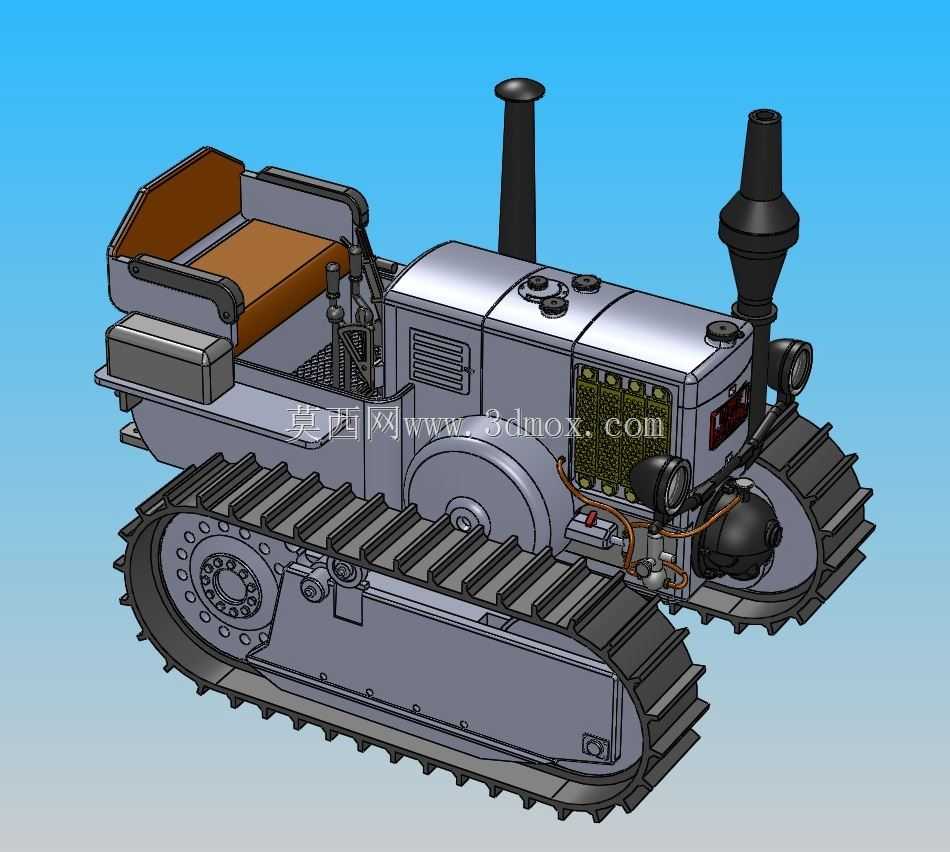

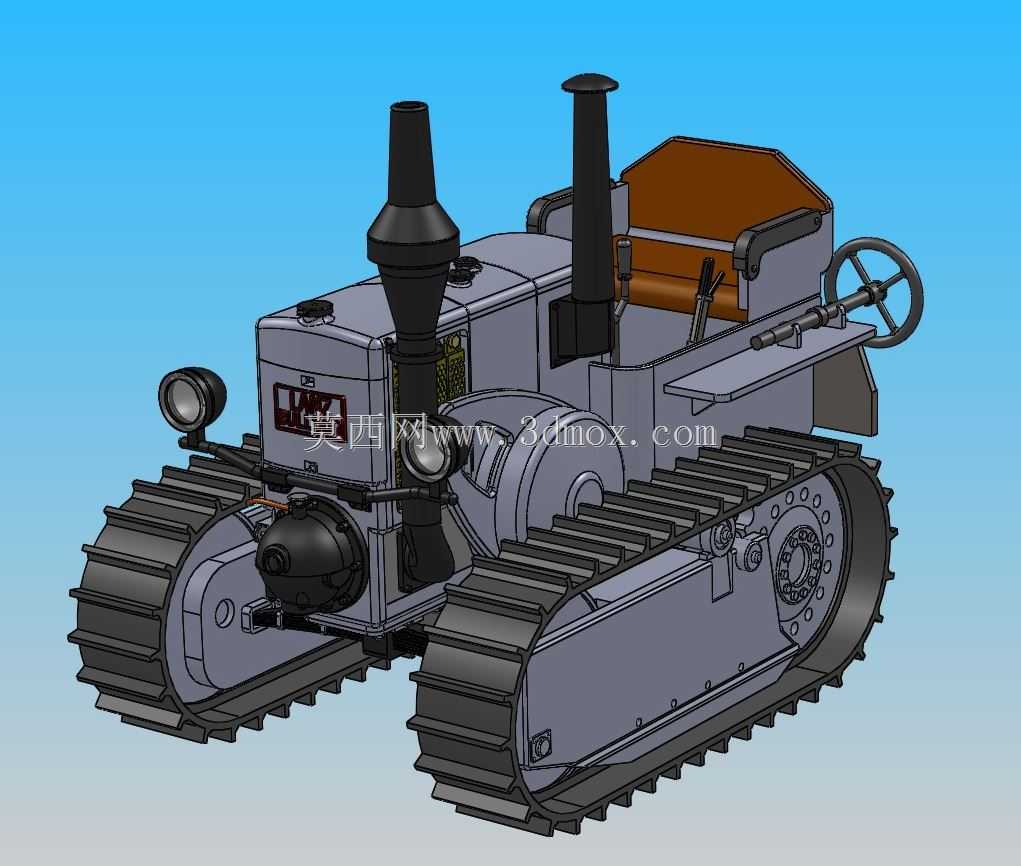

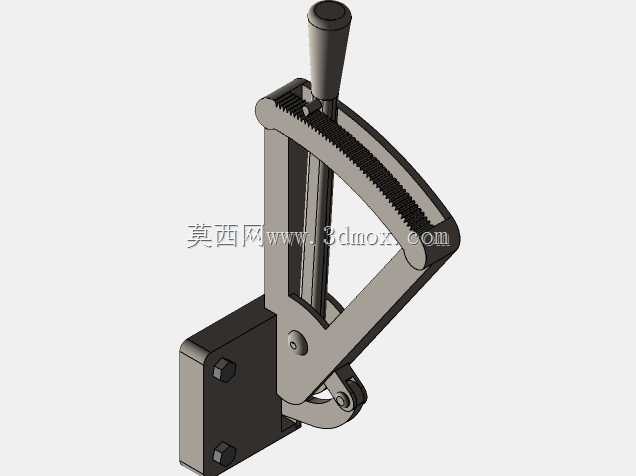

　　从结构设计逻辑来看，整机采用前置动力舱、中置操作位、后置履带驱动轮的布局，动力舱预留了立式单缸发动机的安装空间，双立式排气结构对应早期大排量低速柴油机的排气需求，高位布置的排气管能避免作业时泥水灌入排气系统，前部的圆形车灯采用支架外伸安装，满足夜间作业的照明需求，灯架位置预留了线束穿装的空间，可直接适配常规车用照明线路。操作位设置了单座皮质座椅，转向采用手轮配合侧边离合制动的操控结构，相比 later 出现的液压助力转向，这种纯机械结构的转向系统可靠性更强，在缺乏维护条件的田间作业场景下故障率极低，操纵杆直接连接侧边的传动离合机构，转向时通过切断单侧履带动力实现小半径转弯，最小转弯半径可控制在1.5倍机身长度内，在狭窄田埂间转向无需反复进退调整。

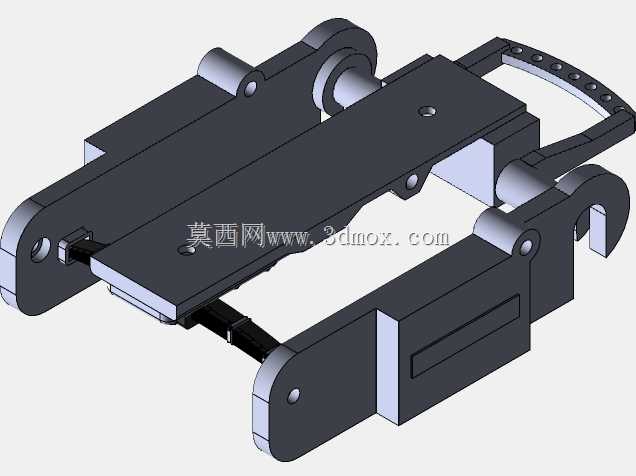

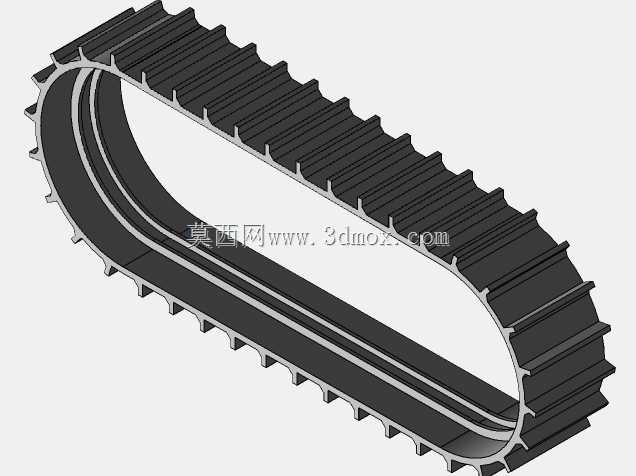

　　行走系统的履带板采用铸钢材质的防滑齿结构，每节履带板通过铰接销连接，支重轮沿履带架内侧均匀布置，能将上部机身的载荷均匀传递到每节接地履带，驱动轮采用后置齿圈啮合结构，齿形与履带板的铰接销位置精准匹配，传动过程中不会出现跳齿、脱轨问题，导向轮布置在履带架前端，带有张紧调节机构，可通过调整螺栓改变导向轮位置来调整履带张紧度，避免长期作业后履带拉长出现的松旷问题。整机的外形尺寸控制在长2.2米、宽1.1米、高1.4米的范围内，安装时无需额外预留过大的转运空间，常规农用小货车即可完成跨地块转运，机身两侧的履带架外侧预留了农具挂接的安装孔位，可直接挂载犁、耙、播种机等小型农具，后部的牵引挂钩采用铸钢一体成型结构，额定牵引载荷可达2吨，能满足拖挂小型农用拖车的需求。

　　设计过程中针对早期同类设备的常见问题做了结构优化，比如动力舱的散热格栅采用倾斜布置，避免作业时秸秆、杂草堵塞散热片，排气筒的顶部加装了防雨帽，露天停放时雨水不会流入气缸造成启动故障，操作位的脚踏板采用防滑花纹钢板，表面做了凸起防滑处理，操作人员沾带泥水踩踏时不会打滑，座椅下方预留了工具储物空间，可放置常用的维修扳手、备件等物品。整机的所有外露部件都做了圆角过渡处理，避免田间作业时剐蹭作物、勾挂杂草，机身的覆盖件采用薄钢板冲压成型，既保证了结构强度，又控制了整机自重，接地比压控制在0.03MPa以内，即使在刚翻耕过的松软土地上行走也不会出现过深的轮辙，不会过度压实土壤影响作物根系生长。

　　从功能适配性来看，这款机械除了常规的农田作业外，还可适配林区短途转运、果园开沟施肥等场景，履带的爬坡能力可达25度，在坡度较大的山地果园内也能稳定行走，机身高度较低，在果树下穿行时不会刮碰低矮的果枝，相比大型农用拖拉机，这种小型履带式作业机械的使用场景更灵活，采购和维护成本更低，适合小规模种植户的生产需求。建模过程中所有铰接位置都预留了合理的装配间隙，转动部件的配合公差按照IT8级精度设置，3D打印制作时无需额外打磨调整即可完成装配，所有管路、线路的走向都做了显性化建模，可直接作为结构教学、复古农机收藏的展示模型使用。
