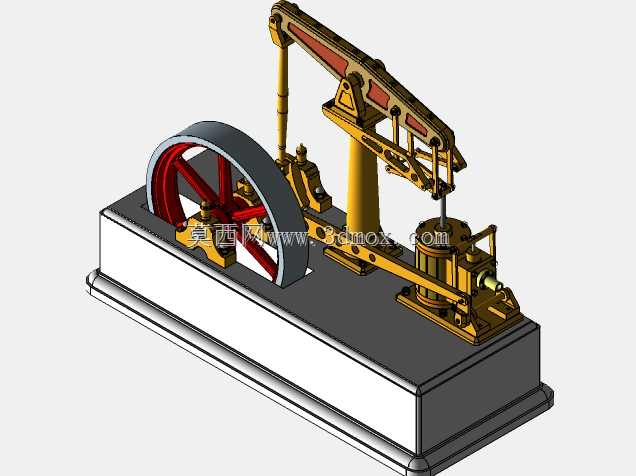

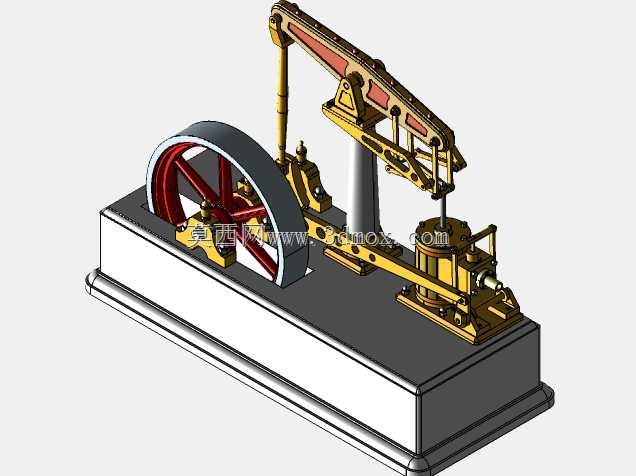

复古摆式平衡蒸汽机结构设计

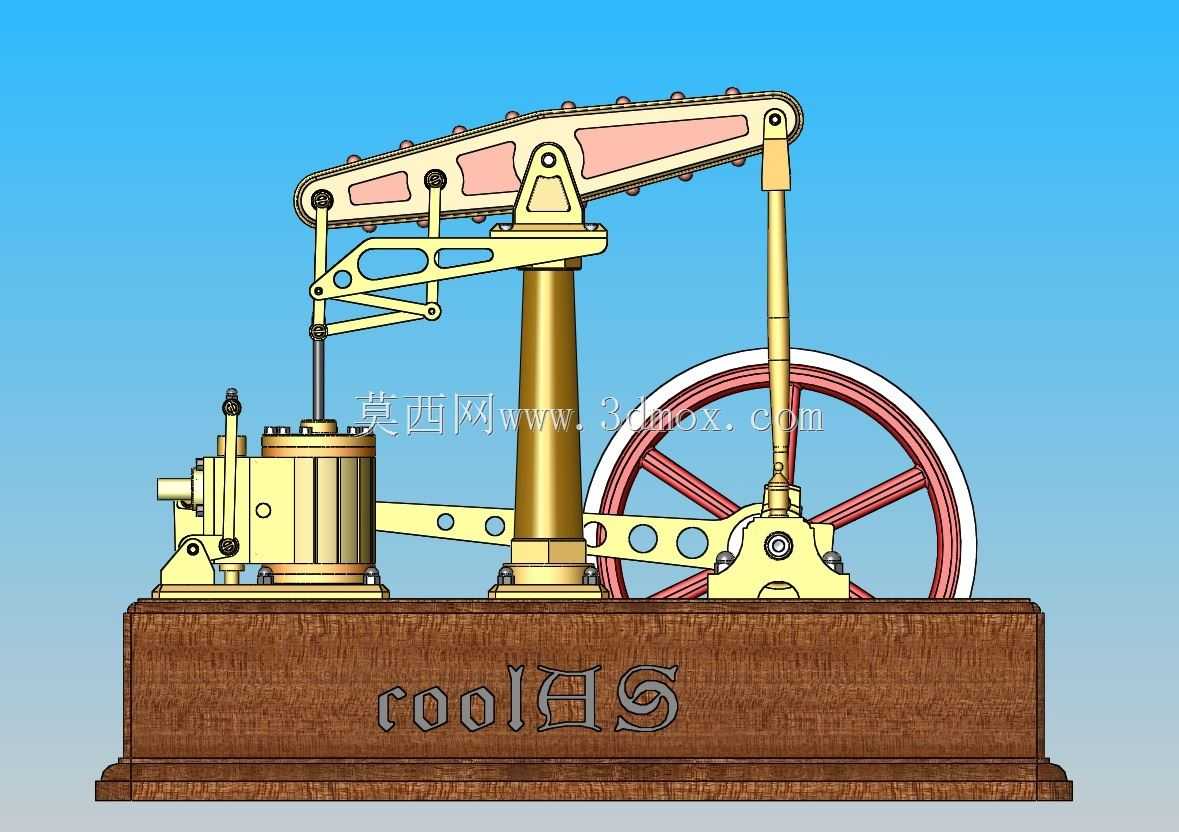

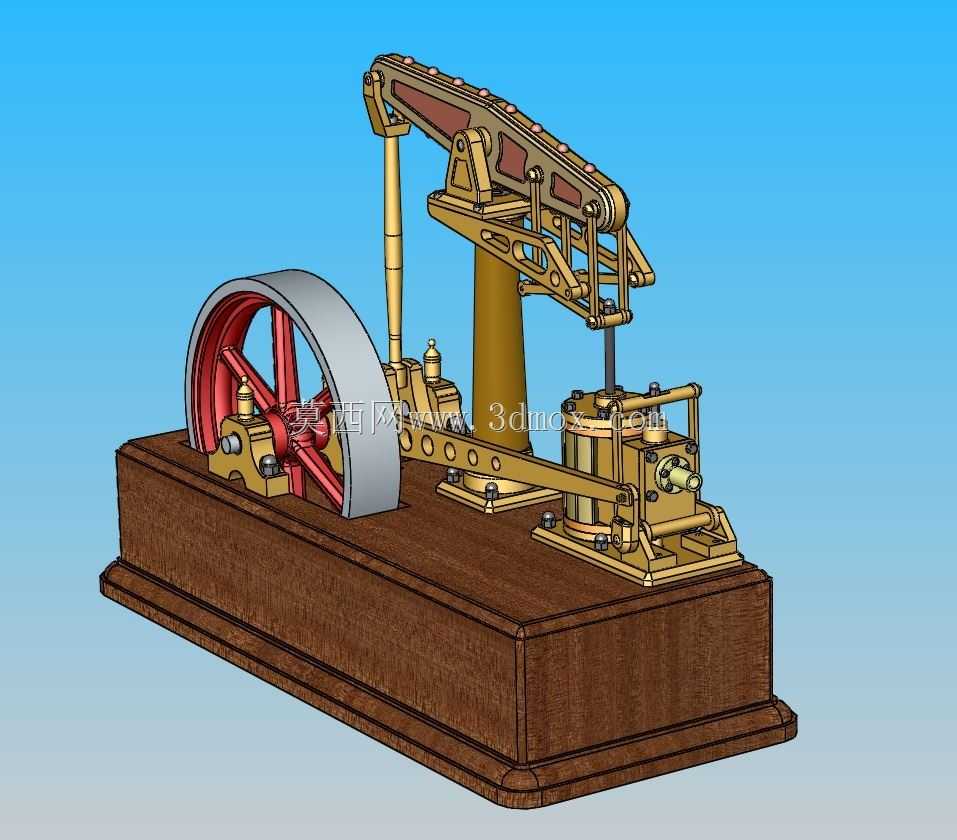

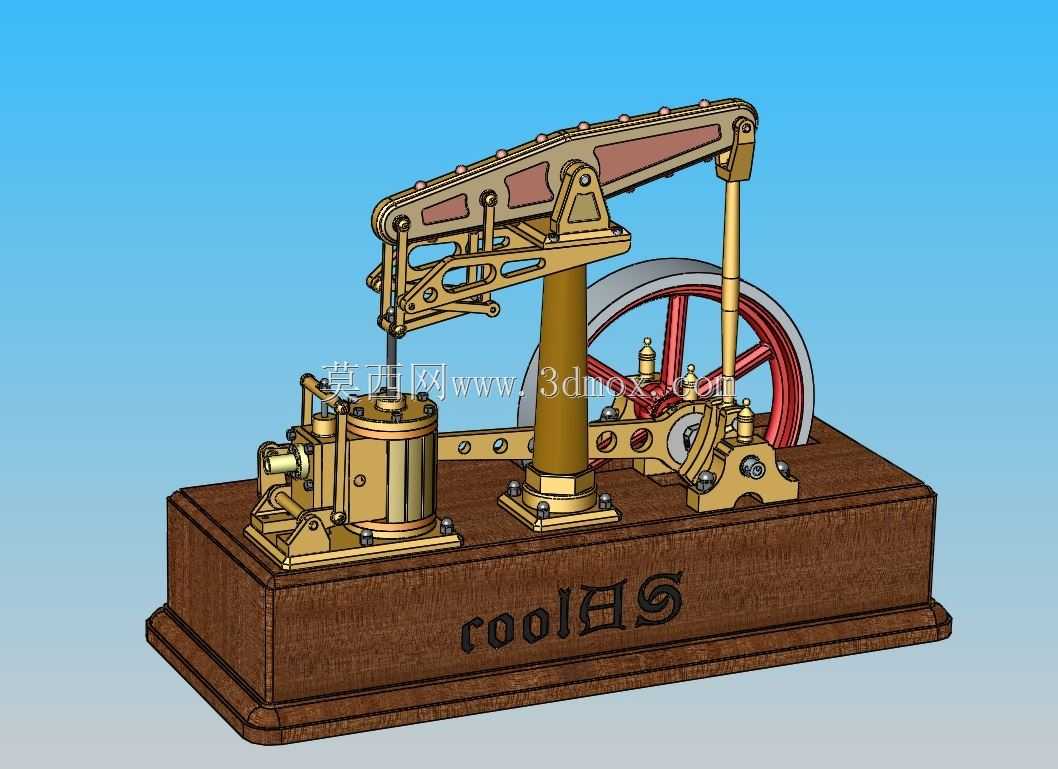

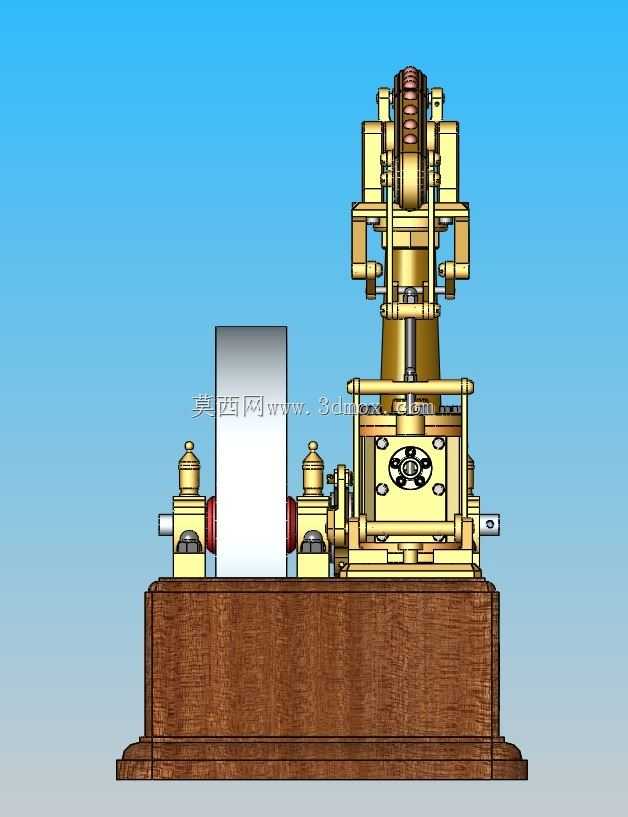

　　这款摆式平衡蒸汽机的三维结构设计，完整还原了早期往复式蒸汽动力装置的核心传动逻辑，整体采用台式集成布局，将动力发生、传动转换、动力输出三个核心单元全部集成在一体式木质基座上，基座作为整个设备的安装基准，平面度公差控制在0.1mm以内，所有金属构件的安装定位孔均与基座预设的螺纹安装位同轴度匹配，避免装配过程中出现传动卡滞问题。从实际应用场景来看，这类小型摆式蒸汽机既可以作为近代工业动力设备的教学演示教具，帮助学习者直观理解蒸汽热能转换为旋转机械能的完整过程，也可作为复古动力装置的原型参考，适配小型动态机械展陈、复古动力模型改装等场景，其结构逻辑也能为小型往复式动力装置的结构优化提供参考。

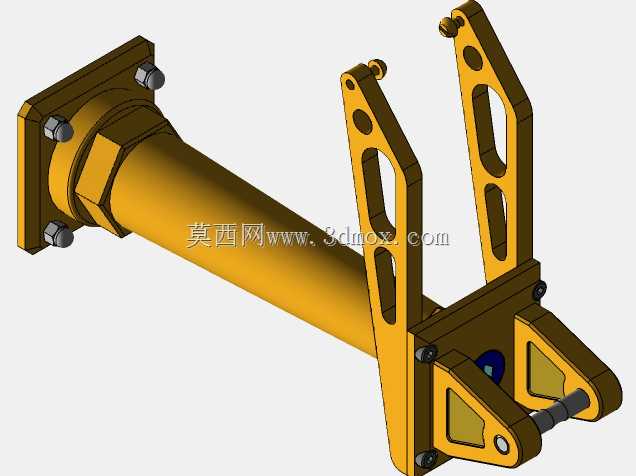

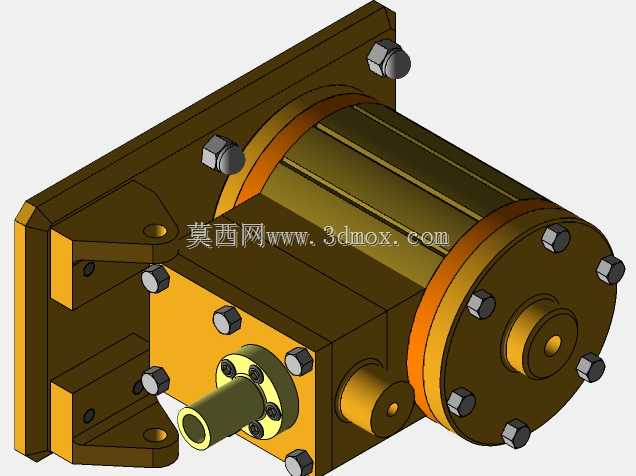

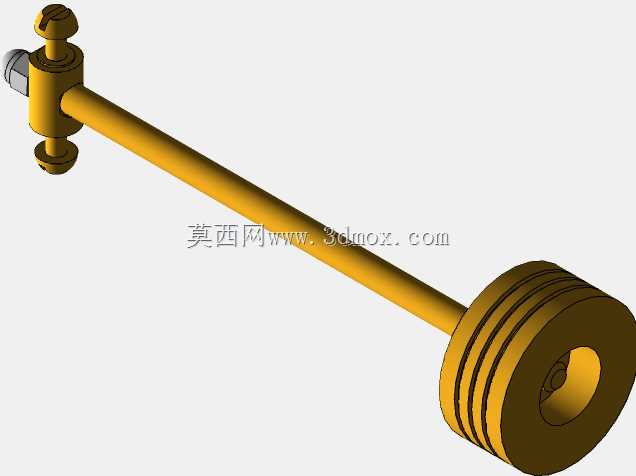

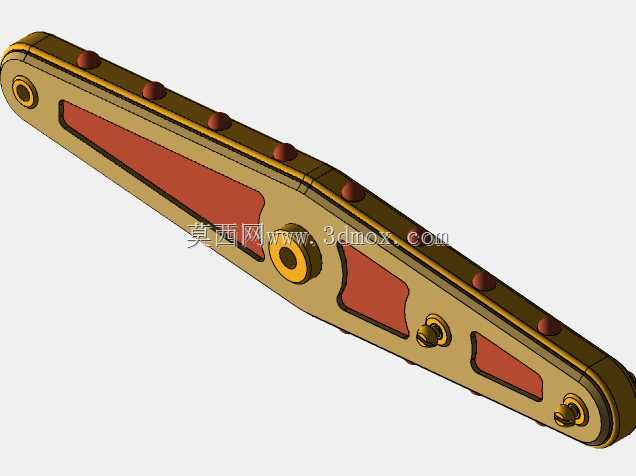

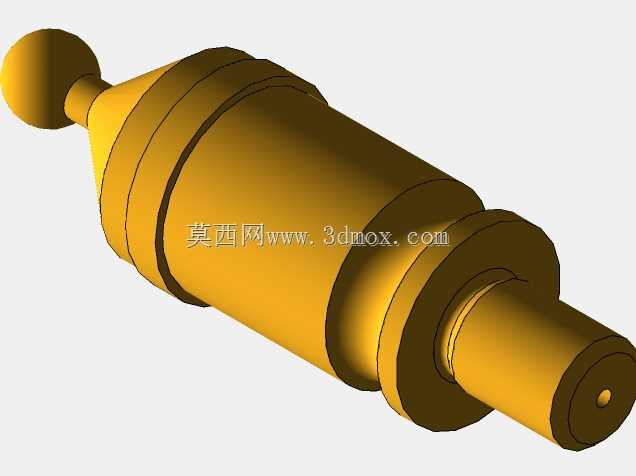

　　设备的核心功能是通过蒸汽压力推动气缸内活塞做往复直线运动，再通过摆臂平衡机构将直线运动转换为飞轮的连续旋转运动，最终通过飞轮轴输出旋转扭矩。设计过程中重点优化了摆臂的平衡配重结构，摆臂采用变截面桁架式结构，在保证结构刚度的前提下尽可能降低运动部件的自重，减少往复运动过程中的惯性冲击，摆臂与立柱顶端的铰接点、摆臂与活塞杆的连接点、摆臂与飞轮曲柄的连接点三个铰接位置，均采用铜套衬套作为滑动摩擦副，降低长期运转过程中的磨损量，同时预留润滑脂加注通道，方便日常维护。气缸部分采用单作用活塞结构，进排气道集成在气缸侧壁，通过摆臂的摆动行程自动控制进排气的切换时机，不需要额外设置复杂的配气机构，大幅简化了整体结构，降低了装配调试的难度。

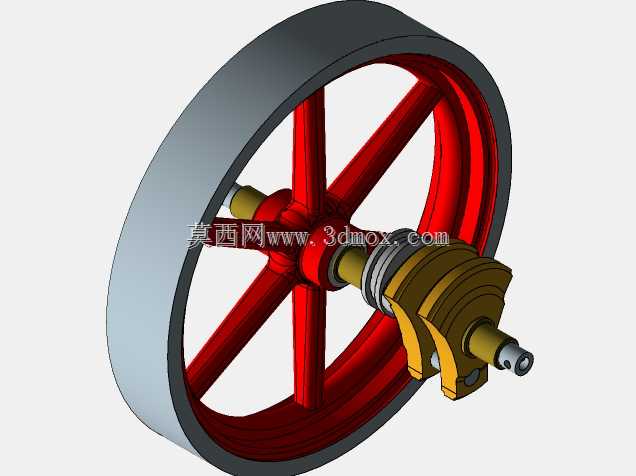

　　传动端的飞轮采用轮辐式结构，轮缘位置做了加厚配重处理，利用飞轮的转动惯量储存能量，保证活塞运动到上下止点时动力输出的连续性，避免运转过程中出现卡顿甚至死点停机的问题，飞轮与输出轴采用平键连接，保证扭矩传递的可靠性，输出轴的轴承座直接集成在基座的金属安装支架上，轴承座与基座的安装面设置定位销，保证输出轴与气缸轴线、摆臂摆动平面的位置精度，避免出现偏磨问题。安装边界方面，整个设备的基座采用长方形实木结构，底部设置四个防滑支撑脚，放置在水平台面上即可完成安装，不需要额外做地脚固定，设备的最大外轮廓尺寸适配常规教学台面的摆放需求，运动部件的最外端运动轨迹均不超出基座的投影范围，避免运转过程中运动部件与周边物体发生干涉，所有铰接点的运动间隙控制在0.02-0.05mm之间，既保证运动的灵活性，又不会因为间隙过大产生运转噪音和冲击。

　　设计过程中还充分考虑了装配工艺性，所有零部件均采用模块化设计，气缸组件、摆臂组件、飞轮组件、基座支架都可以独立预装后再进行总装，每个连接位置都设置了装配定位止口，降低总装时的调试难度，金属零部件的边角位置都做了圆角倒钝处理，避免装配和使用过程中出现锐边划伤的问题。从结构合理性来看，摆臂的杠杆比经过反复校核，活塞的行程与飞轮的曲柄半径匹配度经过运动仿真验证，整个运动过程中不存在机构死点，摆臂的摆动角度控制在合理范围内，避免活塞与气缸端盖出现碰撞，同时保证蒸汽的做功效率处于较高区间。这类结构虽然在现代工业生产中已经被更高效的动力装置取代，但其核心的运动转换逻辑、平衡机构设计思路，依然是机械结构设计教学中的典型案例，通过三维建模完成的虚拟装配和运动仿真，能够直观验证机构的运动合理性，避免实物加工过程中出现结构干涉、运动卡滞等问题，为后续的实物制作或者教学演示提供精准的结构参考。
