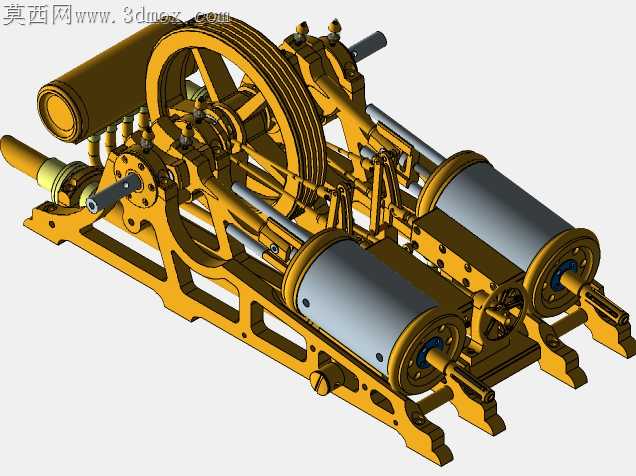

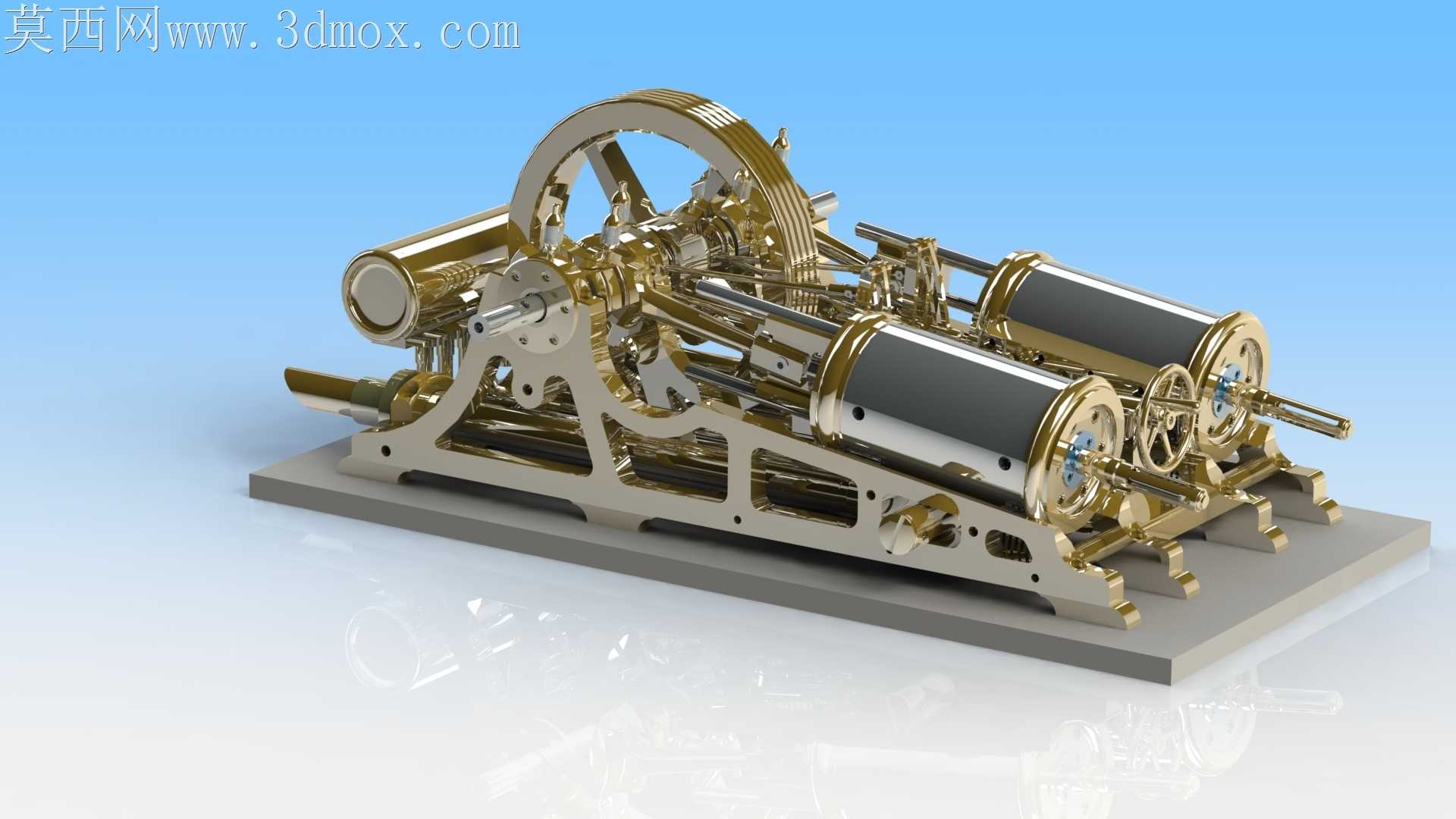

双缸卧式精密传动蒸汽机结构设计

小尺寸动力模型的装配公差控制一直是手板加工阶段的高频痛点，这款双缸卧式蒸汽机的结构设计恰好针对这类问题做了大量落地性的结构优化。缸体与机身承托框架的连接位没有采用常见的整面贴合设计，而是在每个缸体法兰的贴合面预留了0.02mm的沉台容差槽，即便CNC加工时缸体端面出现轻微的平面度误差，也不会出现装配后缸体轴线偏移、活塞推杆卡滞的问题，避免了传统整面贴合设计需要反复研配端面的冗余工序。飞轮与曲柄轴的配合位特意做了D型切面定位，替代了传统的平键连接，小尺寸模型里平键槽的加工极易出现铣偏、键槽宽度超差的问题，D型切面的加工仅需要一次装夹就能完成轴端和轮毂的切面铣削，装配时不需要额外配做键销，靠切面的止转作用就能传递飞轮的转动惯量，拆装也更方便。机身承托的镂空框架没有做等厚的筋条设计，靠近缸体安装位的筋条厚度比尾部飞轮侧的筋条厚1.2mm，双缸交替做功时的侧向冲击力会集中在缸体连接区域，加厚的筋条能避免长期运行后框架出现微变形导致的传动同轴度偏差，同时尾部较薄的筋条也能控制整体重量，不会让底座出现头重脚轻的放置不稳问题。活塞推杆与十字头的连接位做了可调式的螺纹锁紧结构，装配时可以根据缸体的实际安装位置微调推杆的伸出长度，补偿各个零件加工时产生的累计公差，不需要特意挑选尺寸匹配的零件进行分组装配，大幅降低了装配阶段的选配成本。底座与机身的连接采用了嵌入式的定位凸台，每个凸台的边角都做了R0.5的圆角过渡，避免直角配合时的应力集中，也能让装配时的导入更顺畅，不会因为边角的毛刺导致机身无法完全落位。蒸汽进气的分流道集成在缸体侧的连接块上，没有采用外接管路的设计，减少了管路接头的漏气隐患，同时分流道的内壁做了顺滑的圆弧过渡，能降低蒸汽进入缸体时的阻力，让双缸的进排气时序更稳定。飞轮的轮辐做了等重的镂空设计，每个镂空槽的位置都经过重心配平，转动时不会出现偏心抖动，即便在较高的转速下也能保持平稳的运行状态，不会因为偏心震动导致连接位的螺丝松动。
