微型游艇木质框架结构设计

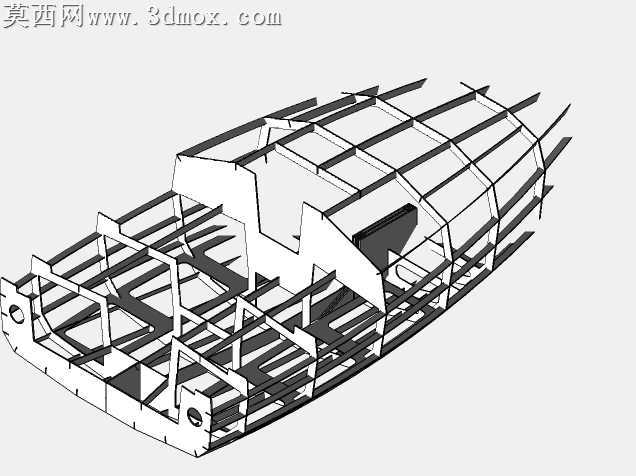

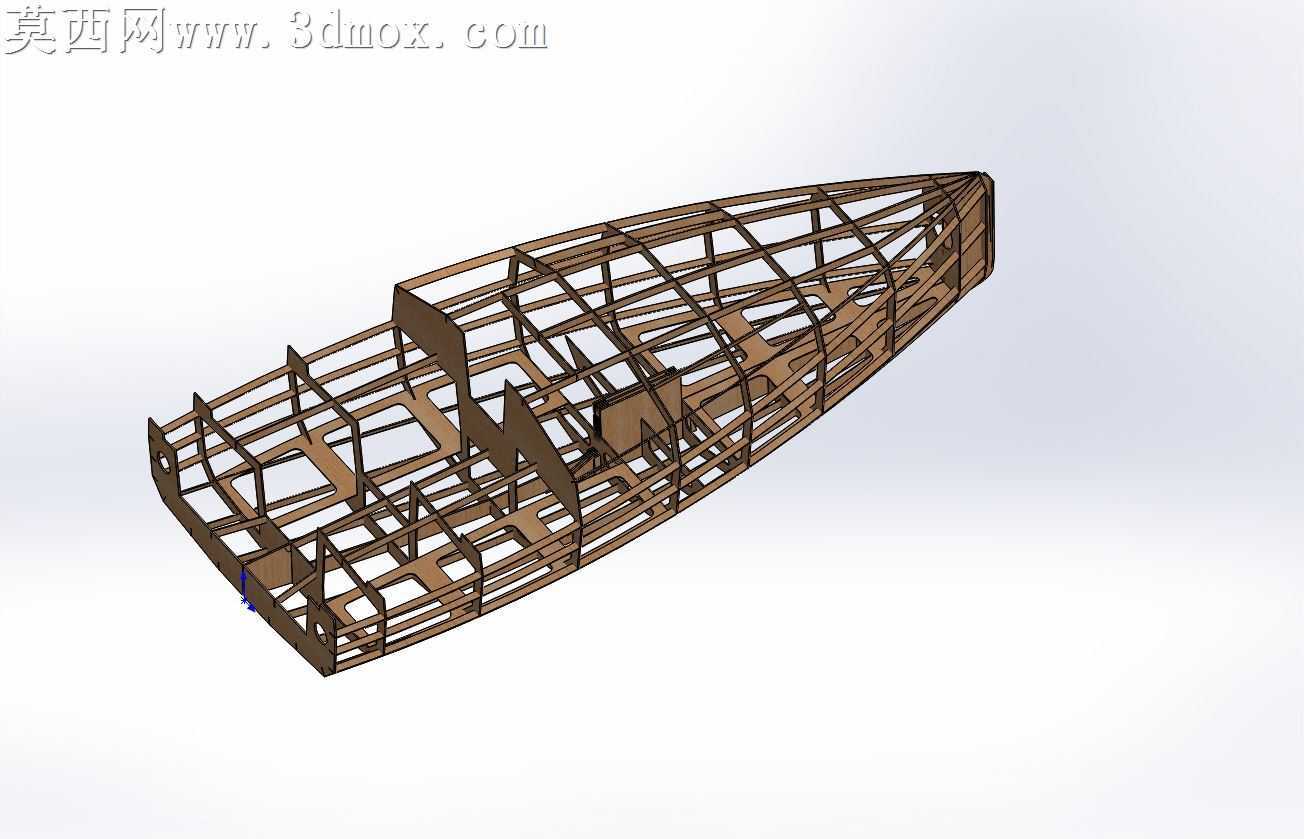

小型木质游艇的框架加工最容易出现的问题，是肋板与纵梁的拼接处应力集中，下水后受波浪反复冲击容易出现开胶甚至断裂，这套框架结构在节点处做了错落的镂空让位，没有采用传统直角对接的生硬结构，每一处纵横梁的交接位置都预留了嵌合卡槽，不用额外加装金属角码就能实现卡接定位，组装时能大幅降低涂胶对位的偏差。顺着船首的收窄弧度看过去，纵梁的排布密度是渐变的，船首受波浪冲击最大的区域纵梁间距更小，肋板的镂空孔洞也相应收窄，保证局部抗扭强度，船中乘员区域的肋板镂空更大，在不损失整体刚性的前提下尽可能压缩自重，毕竟小型游艇对重量敏感度极高，多余的结构重量会直接影响吃水深度和航行灵活性。框架的每一根构件边缘都做了微小的倒角处理，不是为了视觉上的圆润，而是木质构件加工时如果留锋利直角，裁切后容易出现崩边，后续蒙皮粘贴时直角处的玻纤布或木皮也容易出现空鼓，微小倒角能让蒙皮贴合更紧密，也能避免应力集中在构件边缘导致的木材开裂。靠近船尾的位置预留了动力装置的安装位，周围的肋板特意做了加厚处理，没有和其他区域的肋板做等厚设计，就是为了抵消发动机运转时的持续振动，避免振动传导到整个船体框架引发结构疲劳。细看每一处肋板的镂空形状，都不是随意开出的方孔或圆孔，孔洞边缘都顺着构件的受力方向做了圆弧过渡，不会出现直角缺口带来的应力断裂隐患，哪怕是用层压木板激光切割加工，这些圆弧过渡也能减少切割头的急停转向，降低裁切边缘的焦痕概率，后续打磨工序也能省不少功夫。框架底部的纵梁做了高低错落的排布，最外侧的两根纵梁高度略低于中间纵梁，后续安装船底外板时能自然形成微小的V型底弧度，不用额外对纵梁做二次铣削找型，组装时只要把每根肋板卡进对应纵梁的卡槽，整体船型的弧度就自然成型，对加工者的装配经验要求很低，哪怕是船舶建模实训的新手，也能顺着卡槽结构快速完成拼接，不会出现装错位置导致船型畸变的问题。船身两侧的上层框架预留了舷窗和甲板的安装卡槽，没有在框架组装完成后再二次切割开槽，所有安装位都在构件加工时一体裁切出来，既保证了安装位的位置精度，也避免了后期切割破坏框架整体的受力结构。
