手摇驱动凸轮联动趣味玩偶结构

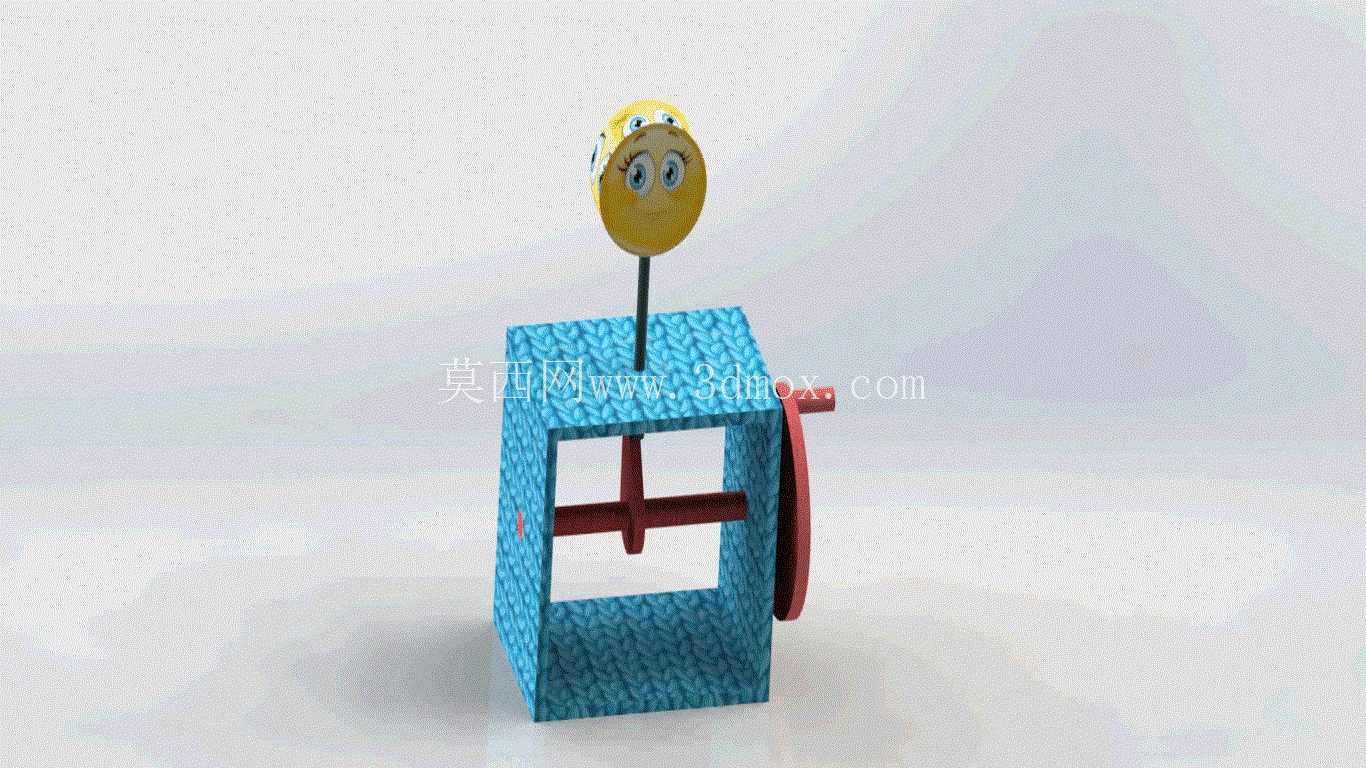

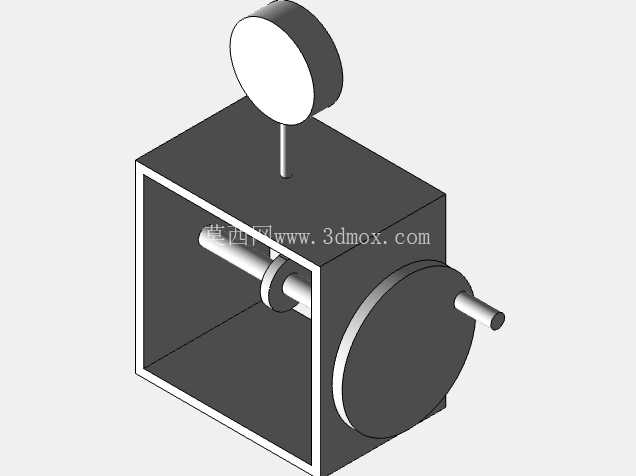

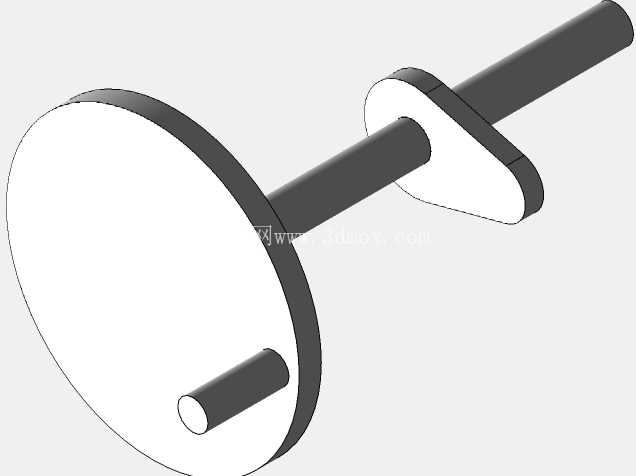

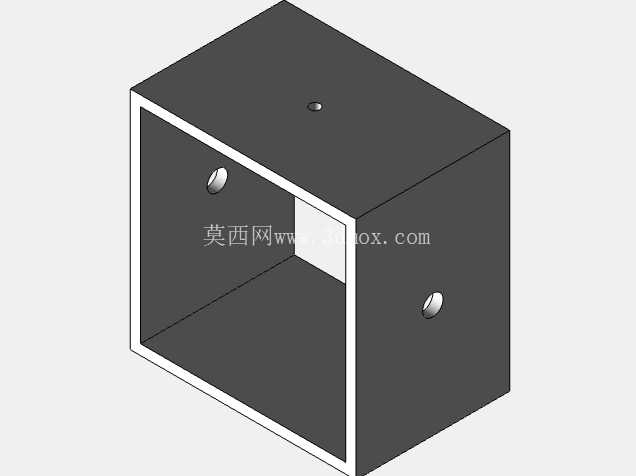

　　这套凸轮联动趣味玩偶结构，核心依托凸轮机构的运动转换特性实现趣味动作输出，最初的设计场景面向科普教具、桌面趣味摆件以及青少年机械原理启蒙场景，能够把手摇输入的连续旋转运动，转换为顶部玩偶的上下往复与小幅摆动复合动作，直观展示凸轮轮廓对从动件运动规律的控制逻辑，不需要额外电控元件，纯机械结构即可完成全部动作传递，可靠性高且维护成本极低。从结构布局来看，整套装置的支撑主体为框型立式支架，支架采用镂空式框架设计，既能够为内部传动部件提供足够的安装支撑刚度，又可以减少整体材料用量，同时预留出足够的观察空间，让使用者能够清晰看到内部凸轮与从动件的配合过程，适合作为机械原理入门的演示载体。支架的侧面伸出手摇驱动轴，轴端安装有手摇轮，驱动轴横向贯穿支架两侧的安装孔，轴段上固定安装盘形凸轮构件，凸轮的轮廓曲线根据预设的玩偶动作轨迹设计，推程段采用等加速等减速运动规律，避免动作启动和停止阶段产生刚性冲击，回程段采用等速运动轮廓保证动作回落的顺畅性，整套凸轮轮廓的加工精度直接决定顶部玩偶动作的流畅度，建模过程中需要对凸轮轮廓曲线做连续曲率校验，避免出现尖点或者轮廓突变导致的运动卡滞。

　　顶部从动杆采用竖直导向安装方式，导向孔开设在支架的顶面中心位置，导向段长度设计为杆径的3倍以上，保证从动杆上下运动过程中不会出现偏斜卡滞，从动杆下端与凸轮轮廓接触的位置设计有平底接触头，相比尖顶接触结构能够大幅降低接触应力，减少长期运转带来的轮廓磨损，延长整套结构的使用寿命。从动杆的顶端预留玩偶安装位，可根据需求更换不同造型的装饰头部，拓展不同的展示效果。从安装边界来看，整套装置的底座为方形支撑结构，底面设计有四个防滑支撑脚，放置在水平桌面时不需要额外固定即可稳定运转，整体外轮廓尺寸适配常规桌面摆放场景，横向手摇轮的伸出长度控制在合理范围内，避免手摇操作时与周边物体产生干涉。

　　在实际应用中，这类纯机械凸轮玩具结构除了作为趣味摆件之外，还可以作为职业院校机械基础课程的教学演示模型，让学生通过亲手操作直观理解凸轮机构的组成、运动特性以及轮廓设计逻辑，相比平面教材的图示讲解更具直观性；也可以作为文创产品的结构内核，更换外部装饰造型后适配不同的文创IP设计需求。建模过程中需要重点关注几个配合公差：横向驱动轴与支架安装孔之间采用间隙配合，保证轴转动顺畅无卡滞，同时径向跳动量控制在0.1mm以内，避免凸轮运转过程中出现偏摆导致从动件运动轨迹偏移；从动杆与顶部导向孔的配合间隙控制在0.05-0.1mm之间，既保证上下滑动顺畅，又不会出现横向晃动；凸轮与驱动轴之间采用键连接固定，保证周向定位可靠，不会因为长期正反转操作出现相对转动导致动作错乱。

　　另外，整套结构的运动仿真需要验证手摇转速在30-60rpm区间内，从动件的运动无冲击、无卡滞，玩偶的动作幅度控制在合理范围内，不会因为动作幅度过大导致从动杆脱出导向孔。结构的材质适配性较广，若采用3D打印制作可选择PLA材质，能够满足日常把玩演示的强度需求；若作为批量生产的玩具产品，支架和传动部件可采用ABS注塑成型，凸轮接触位置可镶嵌耐磨金属片提升使用寿命，手摇轮表面做防滑纹理处理提升操作手感。
