剪式直线伸缩导向连杆传动结构

　　该结构采用多组等长杆件交叉铰接的剪式布置，核心作用是把输入端的小幅摆动或推拉动作，转化为输出端沿固定方向的直线位移。杆件在中部交叉位置设置回转铰点，两端铰点分别连接固定侧与活动侧，展开时整体沿轴向伸长，收拢时杆件相互贴近，占用空间随之缩小。这类机构常见于升降工作台、工装夹具的同步开合、阀门开度调节、检测设备的直线进给导向以及小型包装装置的推料动作中。设计时首先确定目标行程与收拢边界，再反推单根杆件的有效长度和铰点间距；铰点位于杆件中点附近时，两端运动具有较好的对称性，若中点偏移，则两端位移比例会发生变化，可用于满足非等速移动要求。

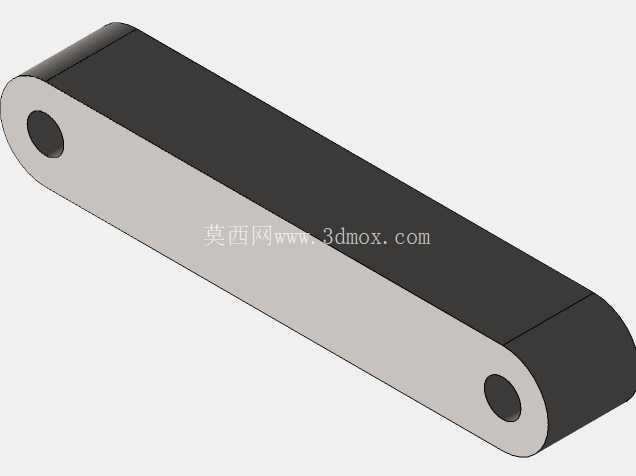

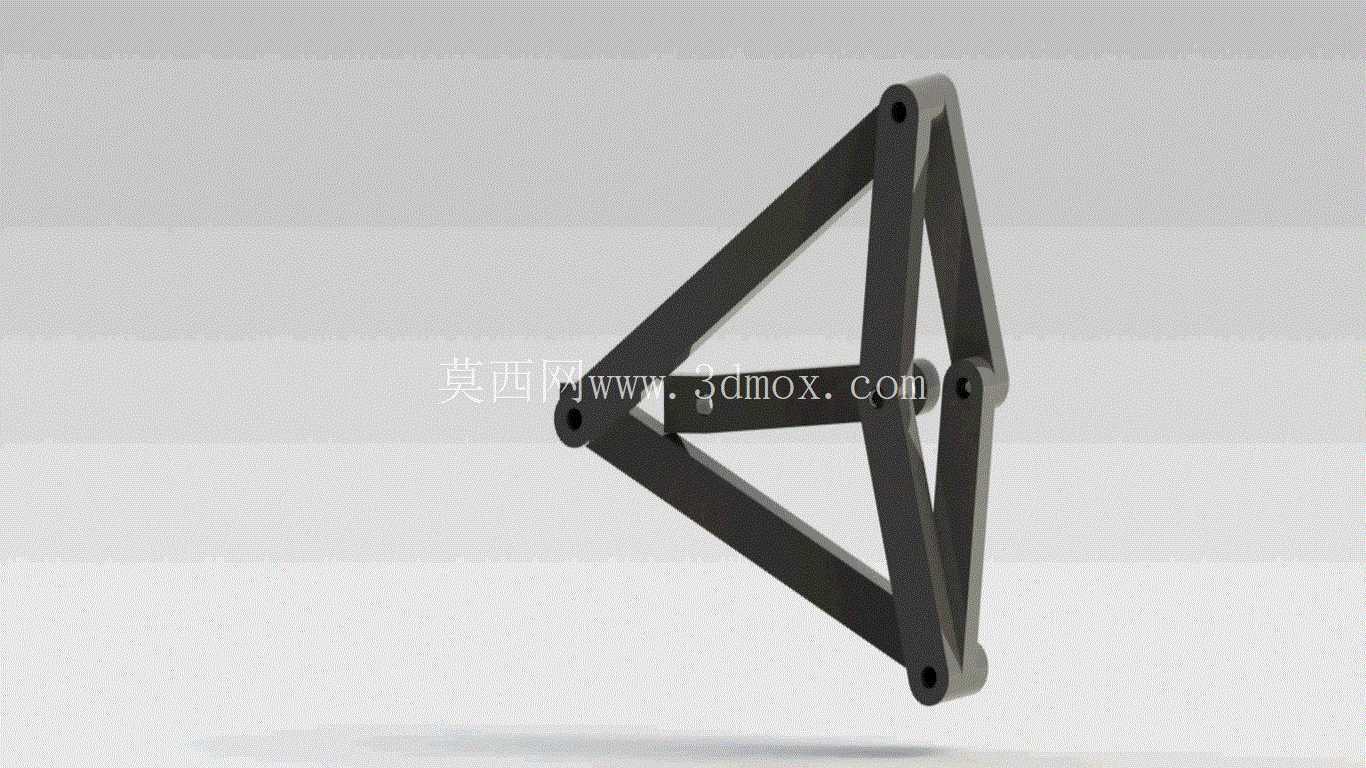

　　杆件端部保留同轴销孔，孔位与杆身中心线的位置精度直接影响运动是否卡滞，建模时需保证各铰接孔轴线平行，避免装配后出现扭转干涉。杆体采用扁平长条截面，在平面运动方向具备足够抗弯刚度，垂直于运动平面的宽度则用于控制侧向稳定性；销轴穿过叠合杆件后，可配合衬套或轴承降低反复摆动带来的磨损。整体外形随伸缩状态变化，收拢后呈多层杆件近似叠合的紧凑形态，展开后形成三角形支撑网格，侧向受力通过交叉杆件传递到固定铰接端。安装边界主要关注两端连接孔的中心距范围、最小收拢长度、最大展开长度以及杆件摆动扫掠区域，周围布局需要预留杆体转动空间，不能在交叉区域布置固定障碍物。

　　活动端若连接滑块或导轨，可约束非直线方向的自由度，使输出轨迹更加平直；若两端均为自由铰接，则需依靠外部框架保证姿态。该模型把杆长、孔距、铰接顺序和运动配合关系完整表达，可用于验证行程比例、检查极限位置干涉，也可作为剪叉升降、同步张紧和直线导向装置的基础结构参考。
