汽车悬架A形铰接控制臂结构设计

　　在乘用车与商用车的底盘系统开发中，控制臂作为悬架导向机构的核心承载构件，直接决定了车轮定位参数的动态保持能力与行驶过程中的操稳表现。这款A形结构的控制臂，主要承担底盘副车架与转向节之间的铰接传力作用，行驶过程中来自路面的纵向冲击、侧向附着力以及制动、加速产生的纵向力矩，都会通过该构件传递至车身承载结构，同时还要约束车轮的跳动轨迹，保证外倾角、前束角等定位参数在悬架全行程内保持在设计公差范围内。

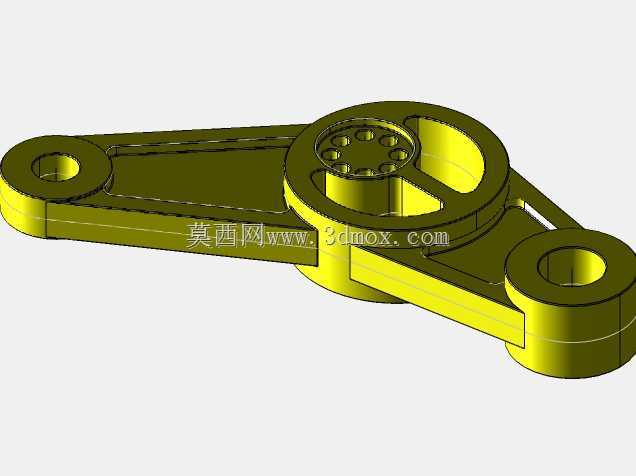

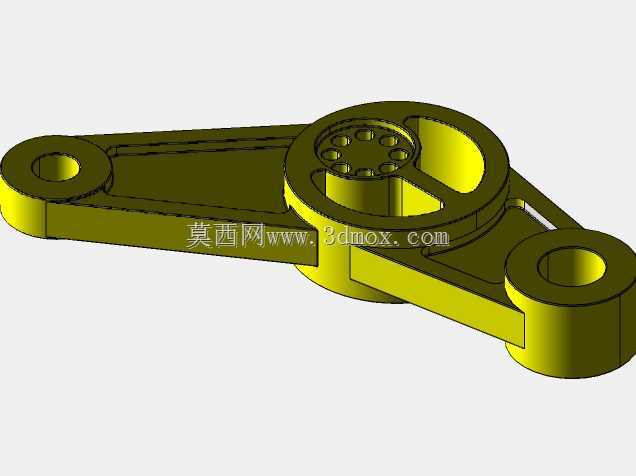

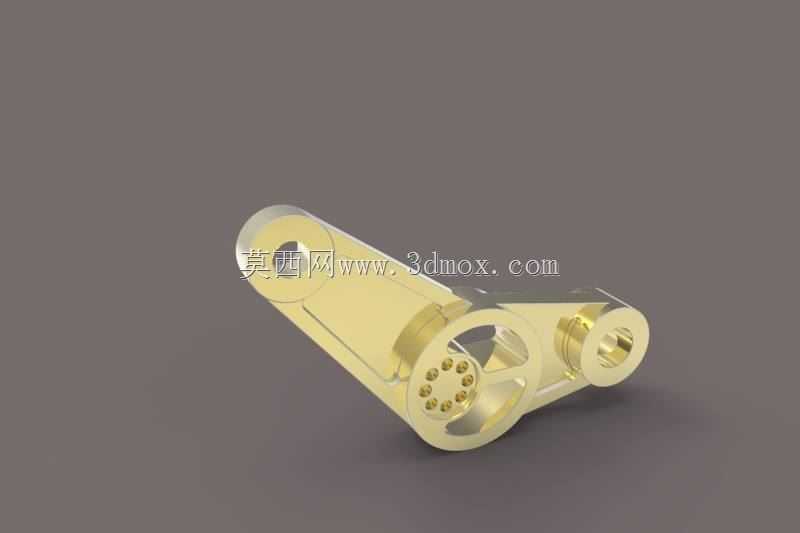

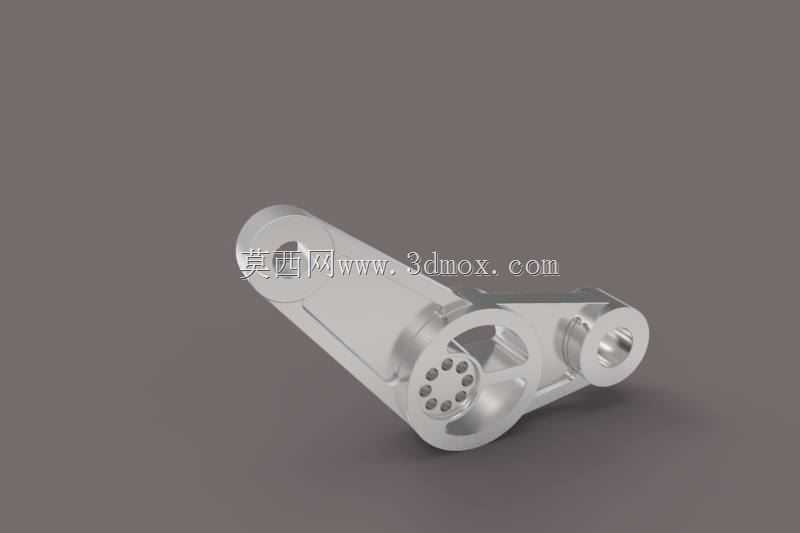

　　从结构设计逻辑来看，该控制臂采用单A臂的布局形式，两个内侧铰接点用于连接副车架安装座，外侧球销点位用于对接转向节的安装接口，这种三点式的铰接布局能够在保证足够连接刚度的前提下，为悬架跳动提供确定的回转轨迹，避免出现运动干涉。臂身主体采用一体化的铸铝结构构型，在靠近外侧铰接点的位置设计了辐射状的加强筋结构，筋条从铰接孔中心向外辐射排布，既能够降低大载荷下铰接位置的应力集中系数，又能在满足强度要求的前提下尽可能削减构件整体重量，适配乘用车底盘轻量化的设计需求。

　　安装边界层面，内侧两个铰接孔的同轴度、孔位间距公差需要控制在±0.1mm以内，避免装配后出现衬套预压偏载的问题，加速橡胶衬套的疲劳损坏；外侧铰接位的端面平面度要求不低于0.05mm，保证球销座安装后贴合紧密，不会在交变载荷下出现连接松动。臂身的整体轮廓在设计时充分考虑了悬架跳动的运动包络，在最大上跳、最大下跳以及转向极限位置，都与周边的减震器、驱动半轴、制动管路等部件保留至少10mm的安全间隙，避免极限工况下出现部件磕碰。

　　功能特性上，该控制臂的铰接点位全部采用压装橡胶衬套的连接方案，内侧衬套的径向刚度经过匹配调校，能够在传递纵向、侧向力的同时，过滤来自路面的高频小幅振动，提升行驶平顺性；外侧铰接位预留了球销安装的定位止口，能够适配不同规格的等速球销，满足不同轴距车型的悬架调校需求。臂身的减重孔设计并非单纯为了减重，孔位的边缘都做了圆弧过渡处理，避免应力集中导致的疲劳裂纹，经过台架验证，该结构能够承受超过30万次的交变载荷循环，满足整车全生命周期的使用要求。

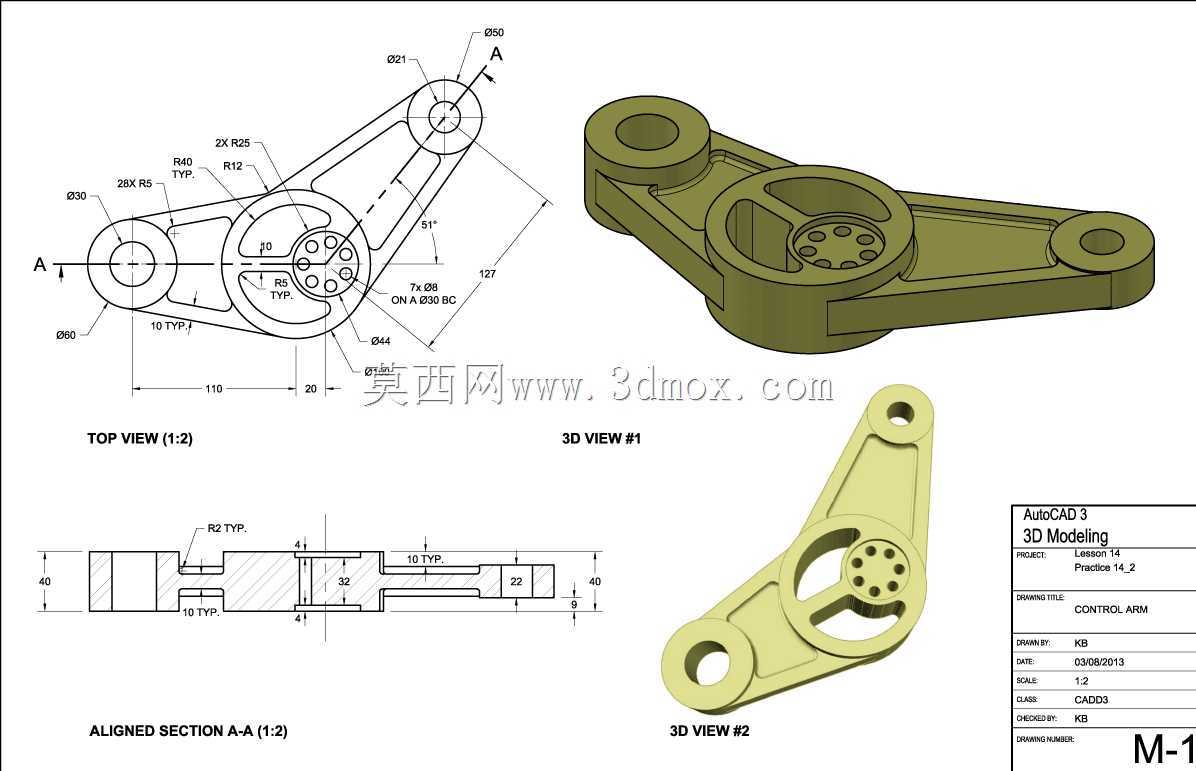

　　实际装车场景中，这类控制臂多用于麦弗逊式前悬架或者多连杆后悬架的下控制臂位置，相比冲压焊接结构的控制臂，一体化铸铝结构的模态频率更高，能够避免行驶过程中出现结构共振，降低底盘传递至座舱的路噪水平。在进行三维建模时，需要重点校核铰接点的运动轨迹，模拟悬架全行程下的臂身姿态，确认与周边部件的间隙是否满足设计要求，同时还要对关键受力位置进行有限元强度分析，在最大冲击载荷工况下，臂身的最大应力不能超过材料屈服强度的70%，保证足够的安全冗余。

　　从装配工艺角度考虑，该控制臂的所有安装孔位都设计了装配导向倒角，压装衬套时能够顺利导入，避免衬套橡胶被切边损坏；臂身表面预留了涂装工艺的挂点位置，能够满足阴极电泳的涂装工艺要求，提升构件的防腐蚀能力，适配整车的盐雾试验标准。在售后维修场景中，该构件的安装接口与同平台车型通用，更换时不需要额外改动周边部件，只需要按照规定扭矩拧紧安装螺栓，再做四轮定位校准即可完成作业，维修便利性较好。
