仿真玩具喷气式飞机结构设计

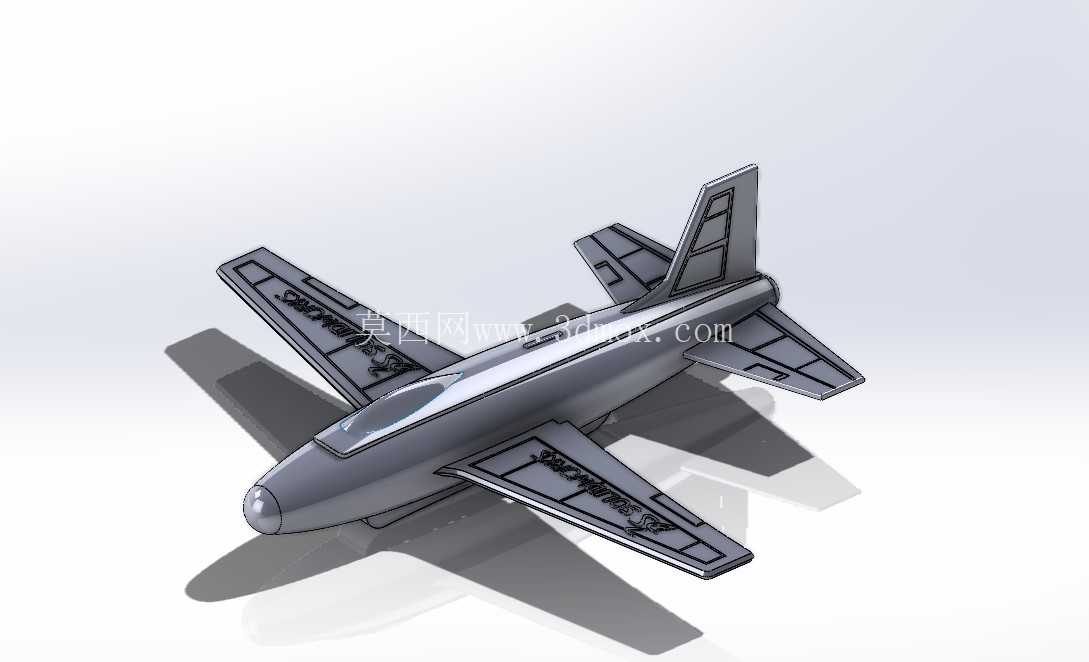

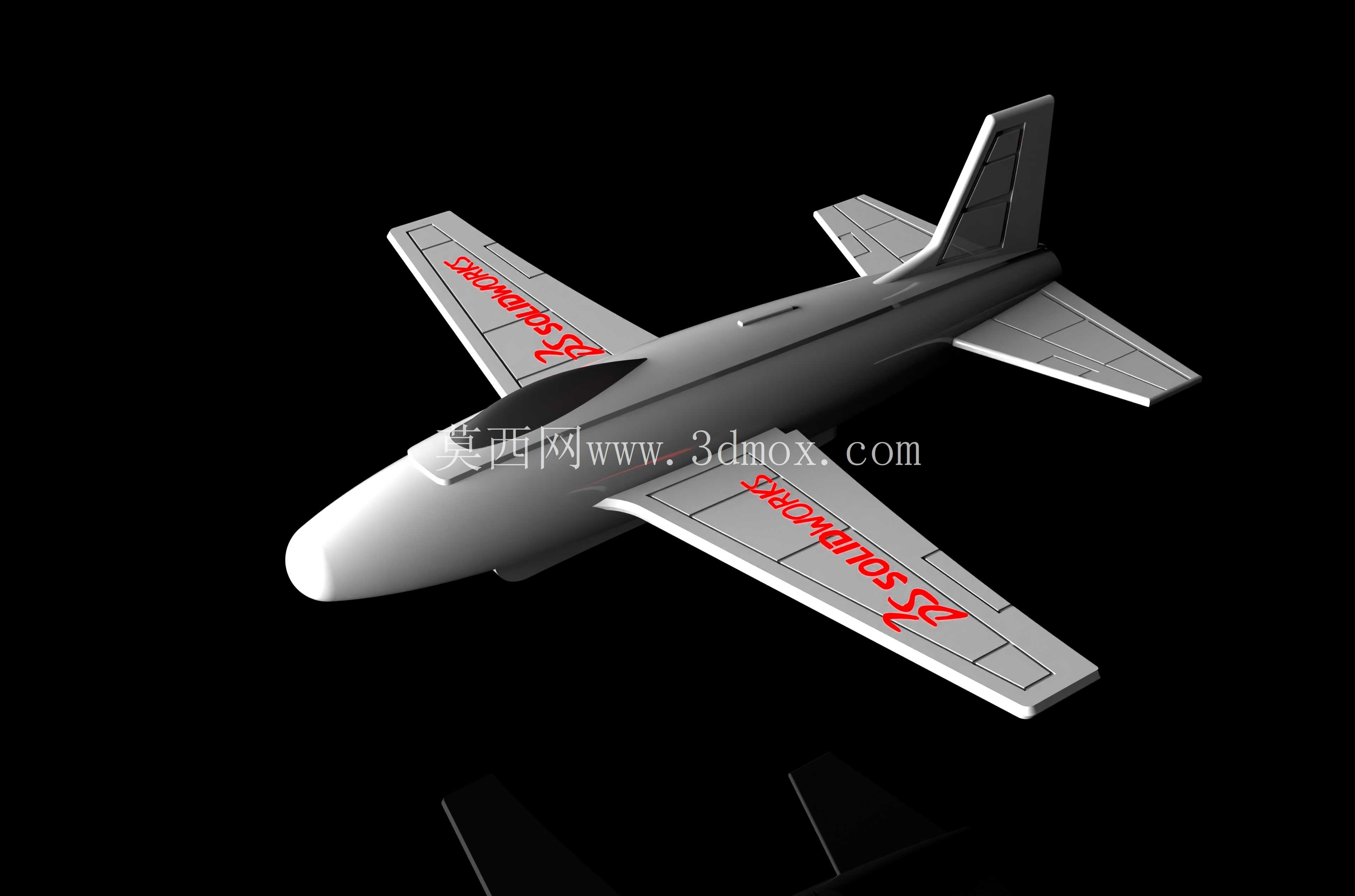

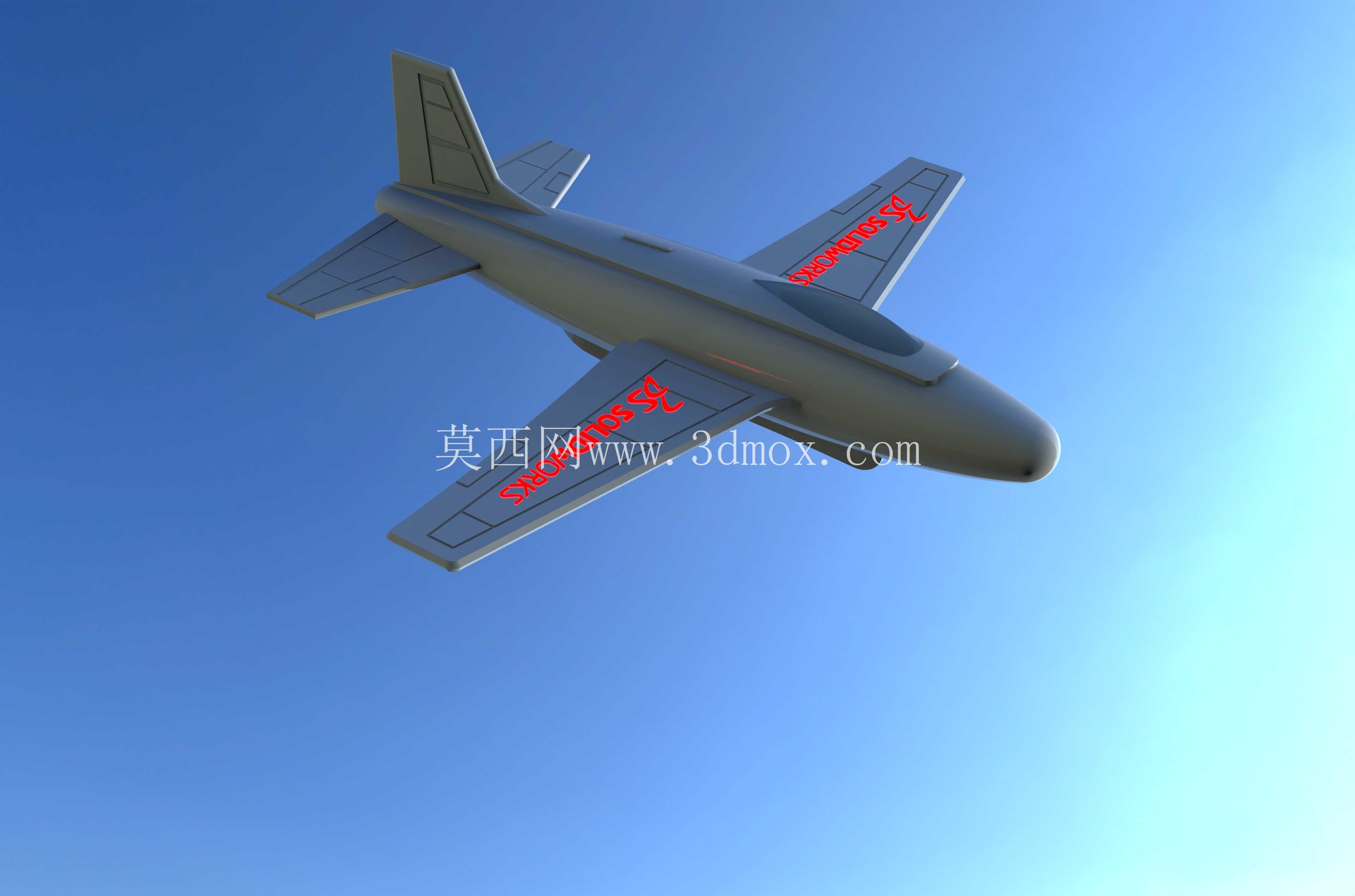

　　该模型为单座喷气式布局的玩具飞机结构，整体采用下单翼、单垂尾加平尾的常规气动布局，机身主体为流线型旋成体结构，机头段做圆弧钝化处理，避免尖锐边角带来的使用安全隐患，适配玩具类产品的安全设计要求。从结构设计逻辑来看，机身中段预留了标准的配重安装腔，可根据实际生产需求嵌入金属配重块，调整整机重心至机翼弦长30%左右的位置，保证手掷滑翔时的纵向稳定性，不会出现头轻失速或头重栽落的问题。机翼采用等比例缩比的梯形翼设计，翼面刻有模拟操纵面的凹槽结构，既还原了真机的外观细节，也能在注塑生产时作为加强筋提升翼面的结构刚度，减少薄翼面的翘曲变形概率，翼根与机身的连接位置做了圆角过渡，降低应力集中，避免玩具跌落时翼根断裂。

　　尾翼部分的垂尾与平尾均采用对称翼型，垂尾后缘预留了模拟方向舵的刻线，平尾与机身的连接位置设置了定位卡槽，装配时可直接卡入机身尾段的预留槽位，无需额外粘接即可完成预固定，适合流水线快速装配。从实际应用场景来看，该结构既可以作为静态摆件用于航模主题的桌面陈设，也可作为手掷滑翔玩具用于户外休闲活动，若调整配重腔的安装位置，还可适配微型动力组件的改装，替换机头段为电机安装座即可加装微型螺旋桨动力，拓展为小型电动自由飞模型。外形尺寸方面，整机长度与翼展的比例控制在1.2:1，机身最大直径位于座舱后方的中段位置，整体外轮廓无突出的尖锐结构，所有边角的圆角半径不小于1mm，符合玩具产品的安全规范。座舱部分采用凹陷式设计，可搭配透明注塑件模拟座舱盖，也可直接做一体化喷涂处理，降低生产装配的复杂度。机翼上的标识区域为凹陷式刻字结构，印刷标识时可实现定位，避免图案偏移，同时凹陷结构也能减少印刷层的磨损，提升玩具的耐用性。起落架部分在该版本中做了简化处理，机身腹部为平滑曲面，若需要加装起落架，可在机身腹部预留的三个定位孔位安装塑料起落架组件，无需修改主体模具，实现同套模具生产不同配置的产品。

　　从建模逻辑来看，整机采用对称建模方式，先绘制机身半剖面轮廓通过旋转生成主体曲面，再绘制机翼的翼型轮廓通过拉伸、拔模生成翼面结构，尾翼部分采用相同的建模逻辑，所有连接位置均做了拔模斜度处理，拔模角度控制在1.5度，适配注塑模具的开模要求，避免出现倒扣结构导致的脱模困难。机身内部为空心结构，壁厚控制在1.8mm，既保证了结构强度，也能控制产品的材料用量，降低生产成本。机翼与机身的连接采用插接式结构，翼根处设置有两个定位柱，对应机身侧面的定位孔，装配时定位柱插入孔位后通过超声波焊接即可完成固定，连接强度可承受1.2米高度自由跌落的冲击载荷，不会出现翼面脱落的问题。

　　平尾与垂尾的连接同样采用插接结构，垂尾根部的定位柱插入机身尾段的中心孔，平尾从机身两侧的卡槽插入后与垂尾根部的卡槽配合，形成互锁结构，进一步提升尾段的结构刚度。在实际使用过程中，该结构的重心范围宽容度较高，当重心在机翼弦长25%到35%区间内时，都能保持稳定的滑翔姿态，对普通用户的调试要求较低，适合作为大众化的玩具产品。翼尖部分做了上反角设计，上反角度为3度，可提升飞机的横向稳定性，当飞行中出现侧倾时，可自动修正姿态，减少坠机概率。机身头部的钝化设计除了安全考虑外，也能在撞击时分散冲击力，避免机头凹陷变形，提升产品的抗摔性能。
