SolidWorks构建反向旋转螺旋桨传动机构

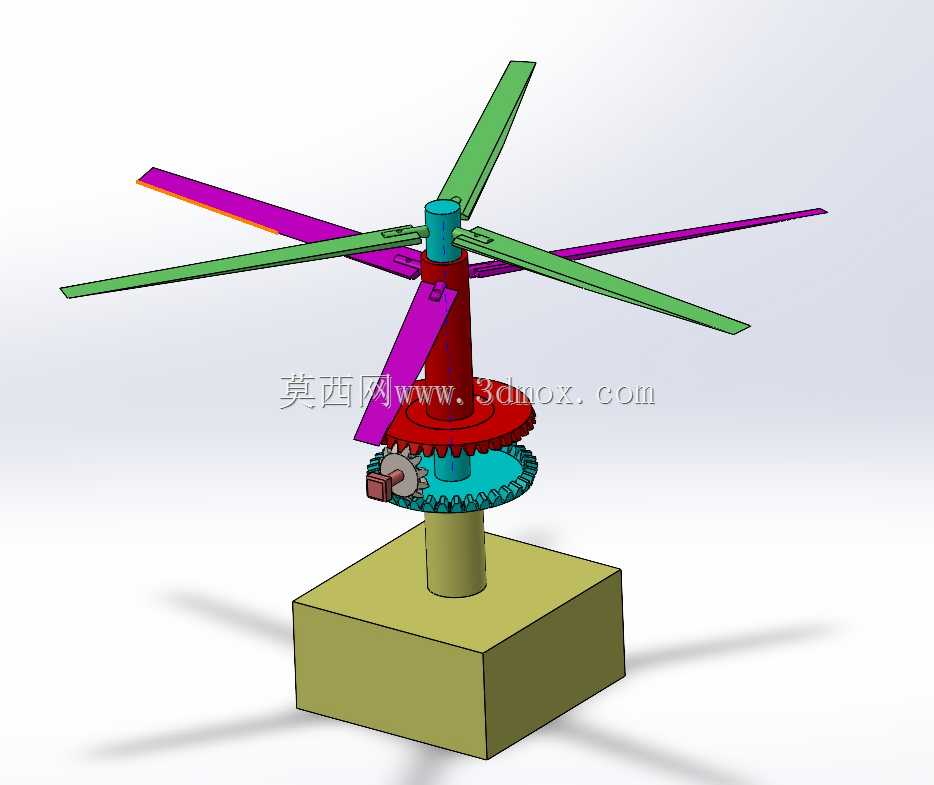

　　这套反向旋转螺旋桨机构，核心是通过同轴嵌套的齿轮传动路径，实现上下两组桨叶沿相反方向同步转动，在实际工程场景中，这类结构常被用于对推进效率、扭矩平衡有较高要求的流体推进场景，比如小型水下航行器的推进单元、低空多旋翼飞行器的动力组，或是部分试验型流体搅拌设备的动力输出端。从结构设计逻辑来看，整套机构的动力输入端设置在底部的方形基座内，基座承担了整个传动组件的安装定位与载荷承载作用，基座内部预留了动力输入轴的安装孔位，可直接对接标准伺服电机或直流减速电机的输出轴，输入轴通过第一组锥齿轮完成动力的90度转向传递，将竖直方向的输入扭矩转换为沿竖直主轴向上的转动输出。

　　主轴采用同轴双层嵌套设计，内层实心轴与外层空心轴通过两组配对的圆柱齿轮实现反向动力传递，当内层轴随输入动力顺时针转动时，外层空心轴会通过中间介轮的传动实现逆时针同转速转动，两组桨叶分别固定在内层轴顶端与外层轴的轴肩位置，安装时需保证两组桨叶的初始相位角错开45度，避免转动过程中出现桨叶干涉的问题。从安装边界来看，底部方形基座的安装面预留了四个标准螺栓孔，可直接固定在设备的安装基板上，基座的整体高度控制在可适配多数小型动力舱的安装空间，整套机构转动部分的最大回转直径由桨叶长度决定，设计时可根据实际推力需求调整桨叶长度，但需保证桨叶尖端到周边固定结构的安全间隙不小于5毫米，避免高速转动时出现剐蹭。

　　在功能特性上，这种反向旋转的双桨结构相比单桨结构，能够抵消单桨转动产生的反扭矩，不需要额外设置尾桨或扭矩平衡结构，同时两组桨叶同时对流体做功，能够在相同功率输入下获得更高的推进效率，减少流体滑流带来的能量损失。设计过程中需要重点关注嵌套轴的同轴度公差，内外轴之间采用滑动轴承配合，配合间隙控制在0.02到0.05毫米之间，既保证转动灵活性，又避免轴系晃动带来的振动问题；齿轮传动部分采用直齿圆柱齿轮传动，模数根据传递扭矩大小选定，齿面需做润滑处理，减少长时间运转的磨损。

　　在实际选型适配时，若用于水下推进场景，需要在基座与轴的配合位置设置旋转密封圈，防止流体进入传动腔损坏齿轮与轴承；若用于空气推进场景，则可适当减轻桨叶的重量，采用低密度工程材料制作桨叶，降低转动惯量提升响应速度。整套结构的传动路径简洁，没有冗余的传动部件，维护时仅需定期检查齿轮润滑状态与轴承磨损情况即可，安装调试时需要先手动转动输入轴，确认两组桨叶转动顺畅无卡滞、反向转动逻辑正确后，再对接动力源进行带载测试，测试过程中逐步提升转速，观察轴系的振动情况，若出现异常振动需要停机检查桨叶的动平衡与轴系同轴度，调整至运转平稳后再投入使用。
