开放式差速器齿轮传动结构三维设计

项目分类:齿轮 发布时间:2024-05-24 ID:754048
  • 开放式差速器齿轮传动结构三维设计

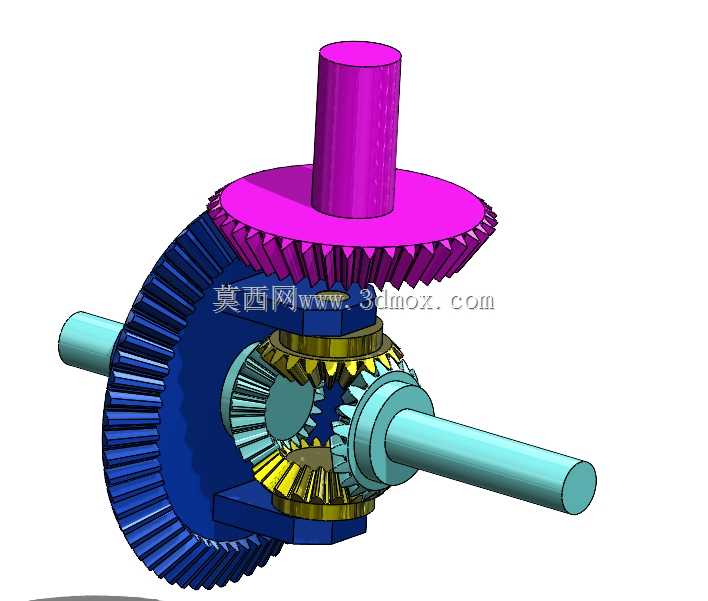

  在乘用车辆、非道路工程车辆的驱动桥传动链路中,差速器齿轮是承担两侧驱动轮转速差调节、动力合理分配的核心传动部件,日常行驶过程中车辆转弯、经过起伏不平路面时,两侧驱动轮的滚动半径会随行驶轨迹、路面附着条件出现动态差值,若没有差速结构做转速补偿,轮胎会出现硬性滑磨,不仅会加速胎面异常损耗,还会导致转向卡滞、传动系统载荷骤增,严重时甚至会打齿、断轴,直接影响整车行驶可靠性。这套开放式差速齿轮结构采用对称式锥齿轮布局,核心包含主减速从动锥齿轮、十字行星齿轮轴、四个行星锥齿轮、两个与半轴连接的半轴锥齿轮,以及差速器壳体承载结构,主减速从动锥齿轮采用大节锥角设计,与动力输入端的主动锥齿轮啮合完成第一级减速增扭,大齿圈通过螺栓紧固在差速器壳体上,

  将动力直接传递至差速器内部的行星齿轮机构。行星齿轮套装在十字轴的四个轴颈上,十字轴与差速器壳体刚性连接随壳体同步公转,当车辆直线行驶时,两侧驱动轮行驶阻力一致,行星齿轮仅随十字轴做公转运动,不发生自转,此时两侧半轴齿轮转速与差速器壳体转速完全相等,动力均匀分配给两侧半轴,驱动车辆平稳直行;当车辆转弯或单侧车轮遇到低附着路面时,两侧半轴齿轮受到的行驶阻力出现差值,行星齿轮在随壳体公转的同时,会绕自身十字轴轴颈产生自转,通过锥齿轮的啮合传动自动调节两侧半轴齿轮的转速,让外侧车轮转速高于差速器壳体转速、内侧车轮转速低于壳体转速,在保证动力持续输出的前提下,允许两侧车轮以不同转速滚动,避免轮胎滑磨与传动系统过载。从设计建模的细节来看,

  这套结构的所有锥齿轮齿形均采用渐开线齿廓,齿向参数匹配差速器常用的格里森齿制,啮合侧隙控制在合理工程区间,既可以补偿加工装配误差、容纳高温工况下的热膨胀量,也能在啮合面形成稳定润滑油膜,降低齿面磨损与传动噪音。行星齿轮与十字轴轴颈的配合间隙经过反复校核,既要保证行星齿轮自转灵活无卡滞,也要避免间隙过大导致传动冲击、齿轮偏载;半轴齿轮的内花键参数与常用驱动半轴的外花键完全匹配,花键配合长度满足大扭矩传递下的挤压强度要求,避免花键压溃、打滑失效。安装边界方面,主减速从动锥齿轮的安装端面与差速器壳体的定位止口采用过盈配合定位,保证齿圈与差速器壳体的同轴度,避免高速转动时出现动平衡超标、运转抖动问题;

  差速器壳体两端的轴承安装位尺寸匹配标准圆锥滚子轴承的装配公差,可直接安装在驱动桥的桥壳轴承座上,轴向间隙通过调整垫片实现精准控制,保证主减速齿轮副的啮合印痕处于齿面中部,兼顾传动效率与齿轮使用寿命。这套结构的建模过程完全遵循实际差速器的装配逻辑,所有零件的配合关系、运动自由度均按照真实工况设置,可直接用于运动仿真验证,直观演示不同工况下行星齿轮的公转、自转状态,以及两侧半轴的转速差变化规律,也可作为驱动桥传动系统设计的参考基础,根据不同车型的扭矩需求调整齿轮模数、齿数、齿宽等核心参数,匹配不同吨位、不同功率等级的车辆传动需求。需要注意的是,这类开放式差速结构的扭矩分配特性为两侧车轮平均分配扭矩,当单侧车轮处于冰面、泥泞等极低附着路面时,会因为附着力不足导致该侧车轮打滑空转,另一侧高附着路面的车轮也无法获得足够扭矩,此时需要配合差速锁或电子辅助制动系统提升脱困能力,但在常规公路行驶场景下,开放式差速器凭借结构简单、传动效率高、维护成本低、运转平顺的优势,依旧是民用车辆驱动桥的主流选择。建模时针对差速器壳体的减重腔、螺栓过孔、润滑油道等细节也做了完整还原,差速器壳体上预留的润滑油导流孔可在齿轮运转时将桥壳内的齿轮油引导至行星齿轮、半轴齿轮的啮合面与十字轴配合面,保证各摩擦副持续润滑散热,避免长时间大负荷工况下出现齿面胶合、轴承烧蚀等失效问题。
