复古手掷滑翔机结构设计作品

这款手掷滑翔机的结构设计，核心围绕低速低空飞行的气动效率与结构轻量化做平衡，主要面向青少年航模科普教学、户外休闲飞行、航空启蒙教具这类场景使用，也可作为小型固定翼飞行器气动验证的缩比原型。从实际用途来看，这类无动力滑翔机不需要额外动力组件，依靠手掷获得初始动能，借助机翼升力完成滑翔飞行，既可以作为航模入门的组装练习载体，也能用于基础空气动力学的演示教学，帮助学习者直观理解翼型升力、尾翼安定性、重心配平这些航空基础原理。

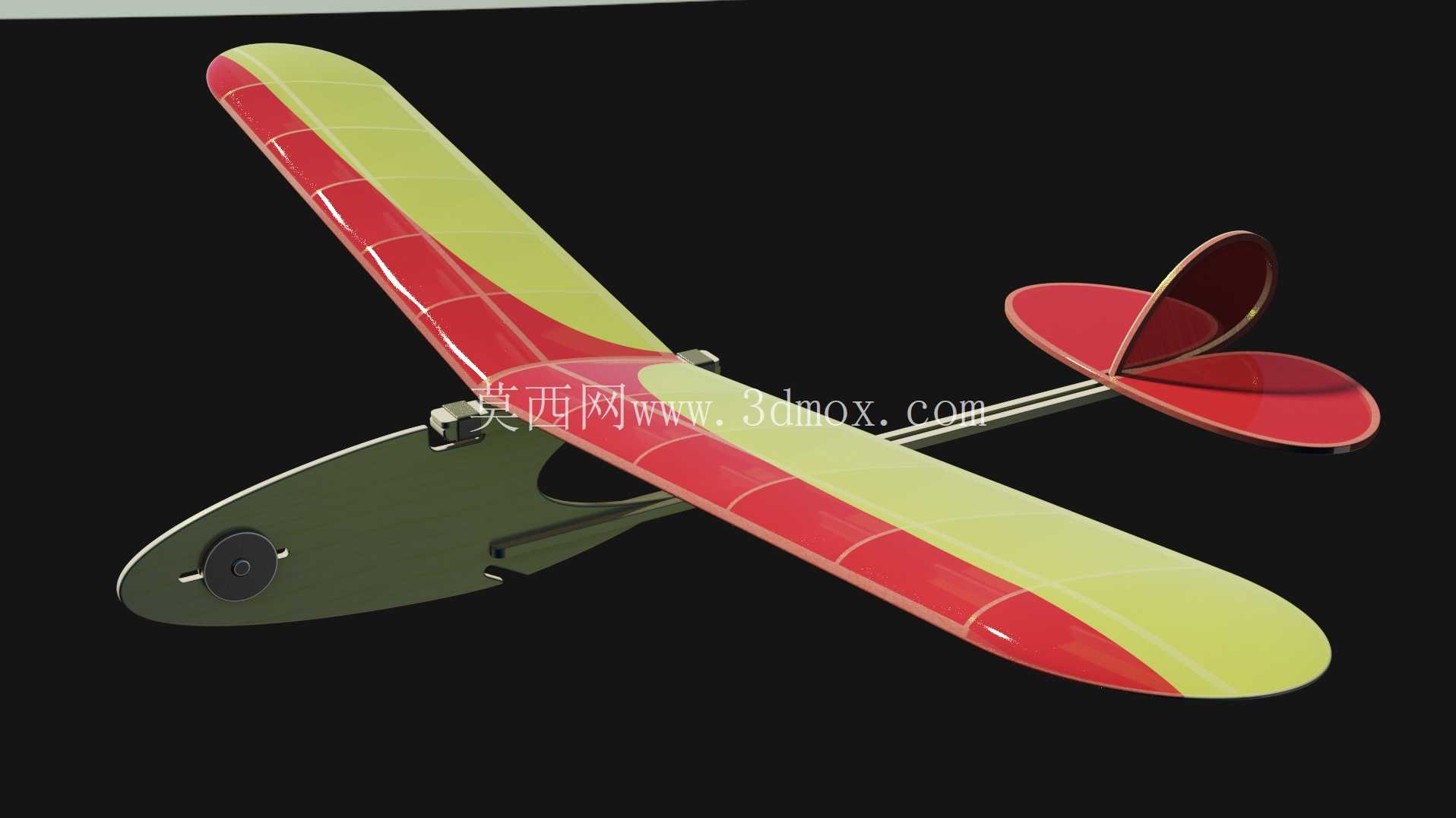

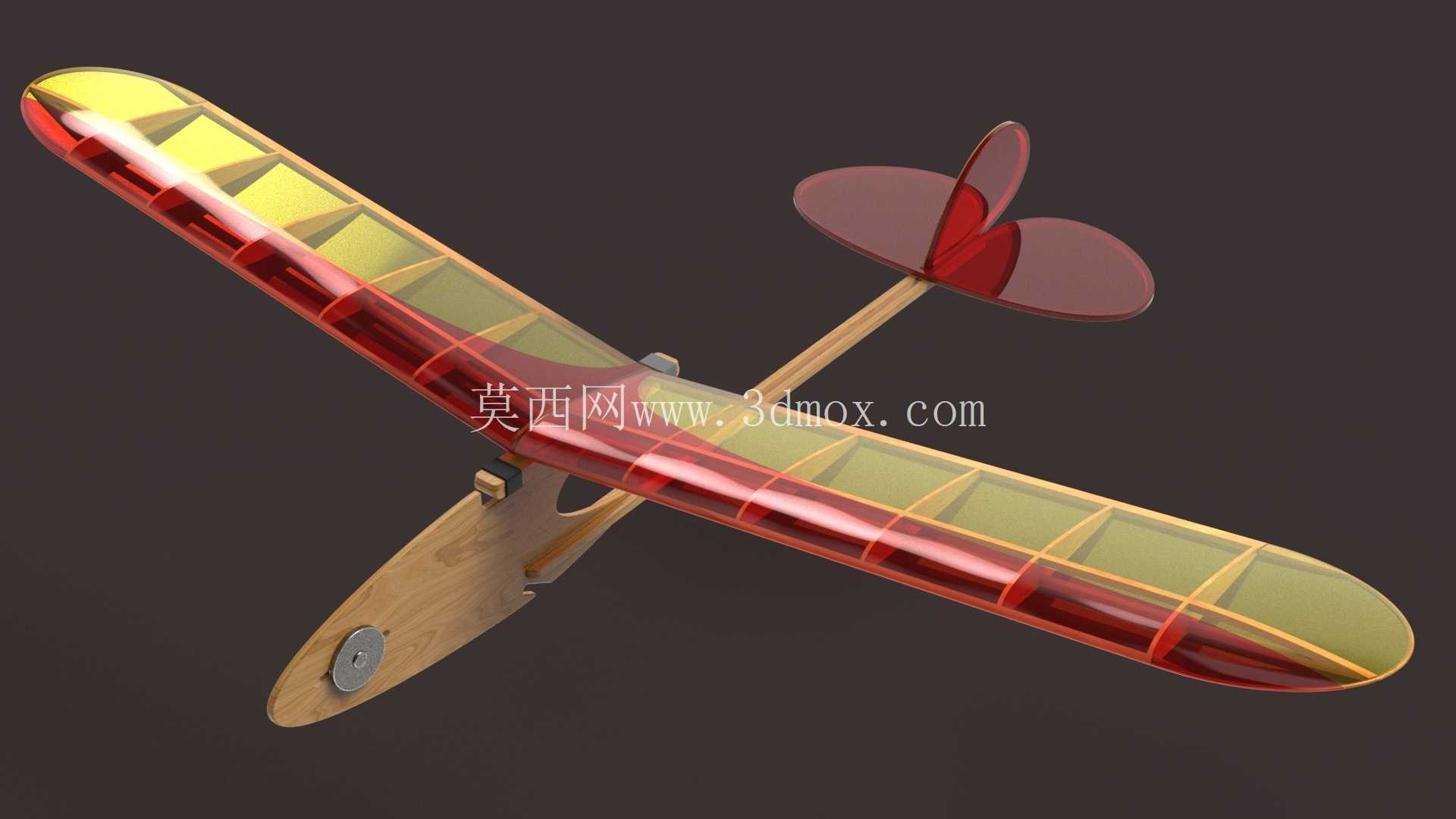

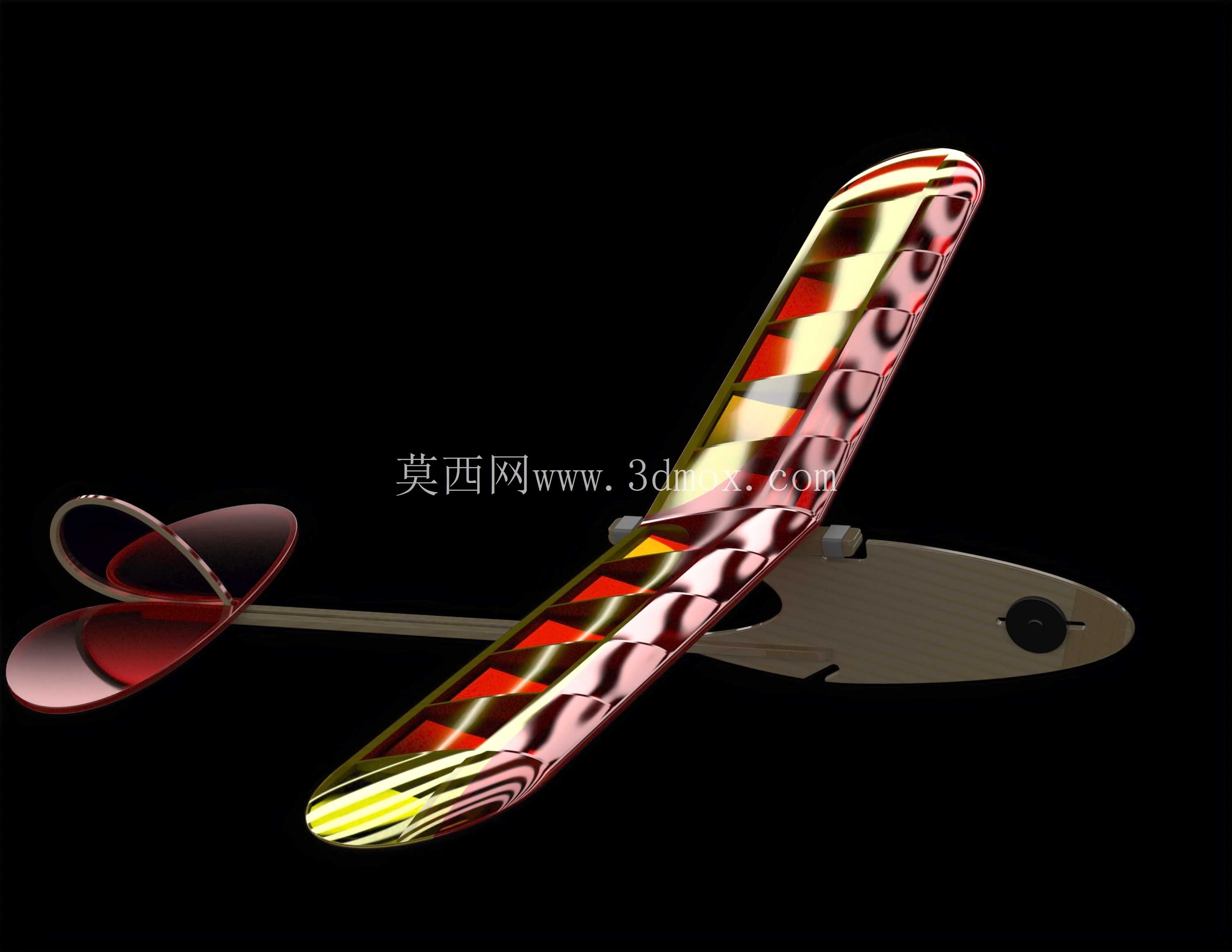

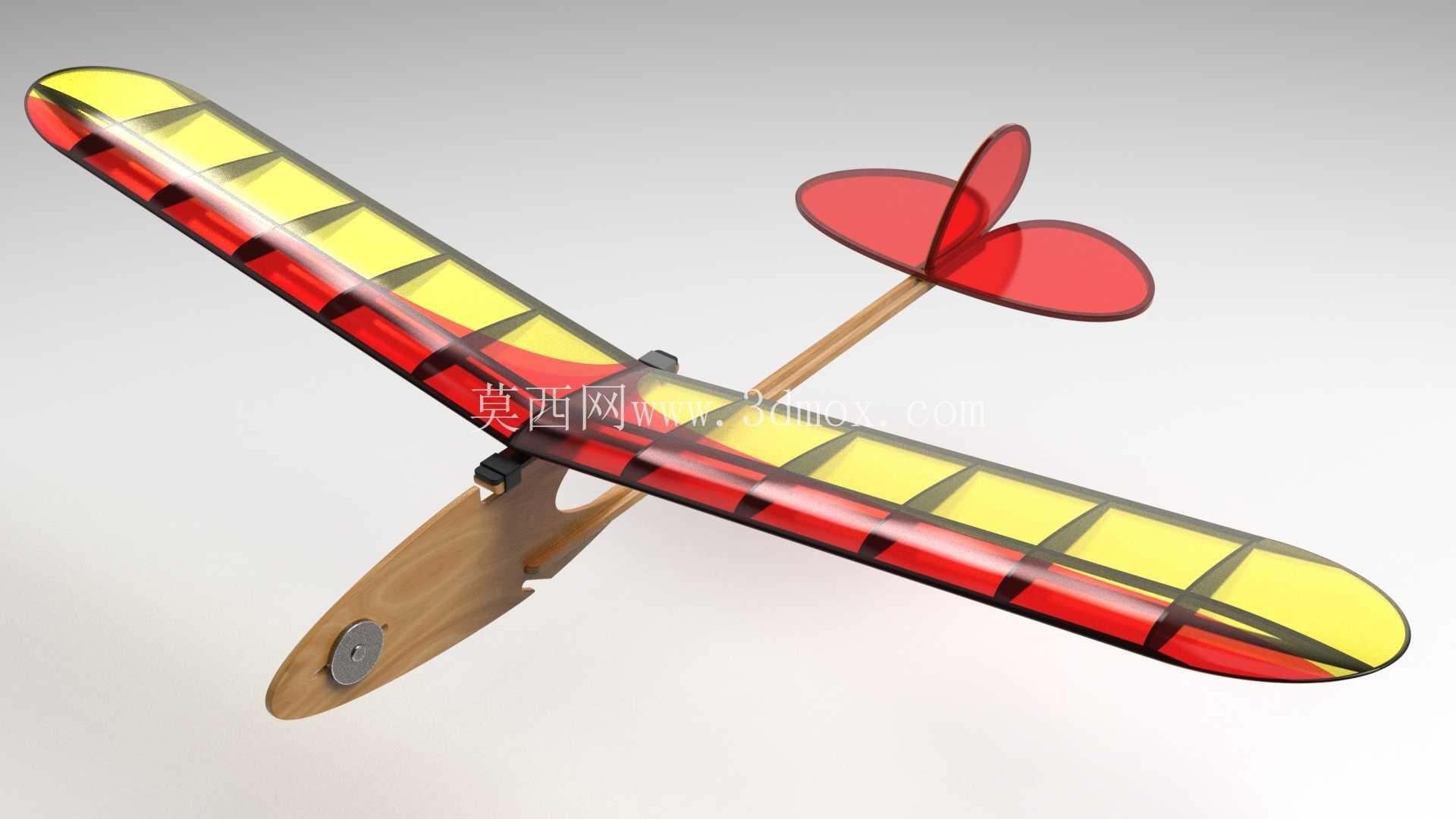

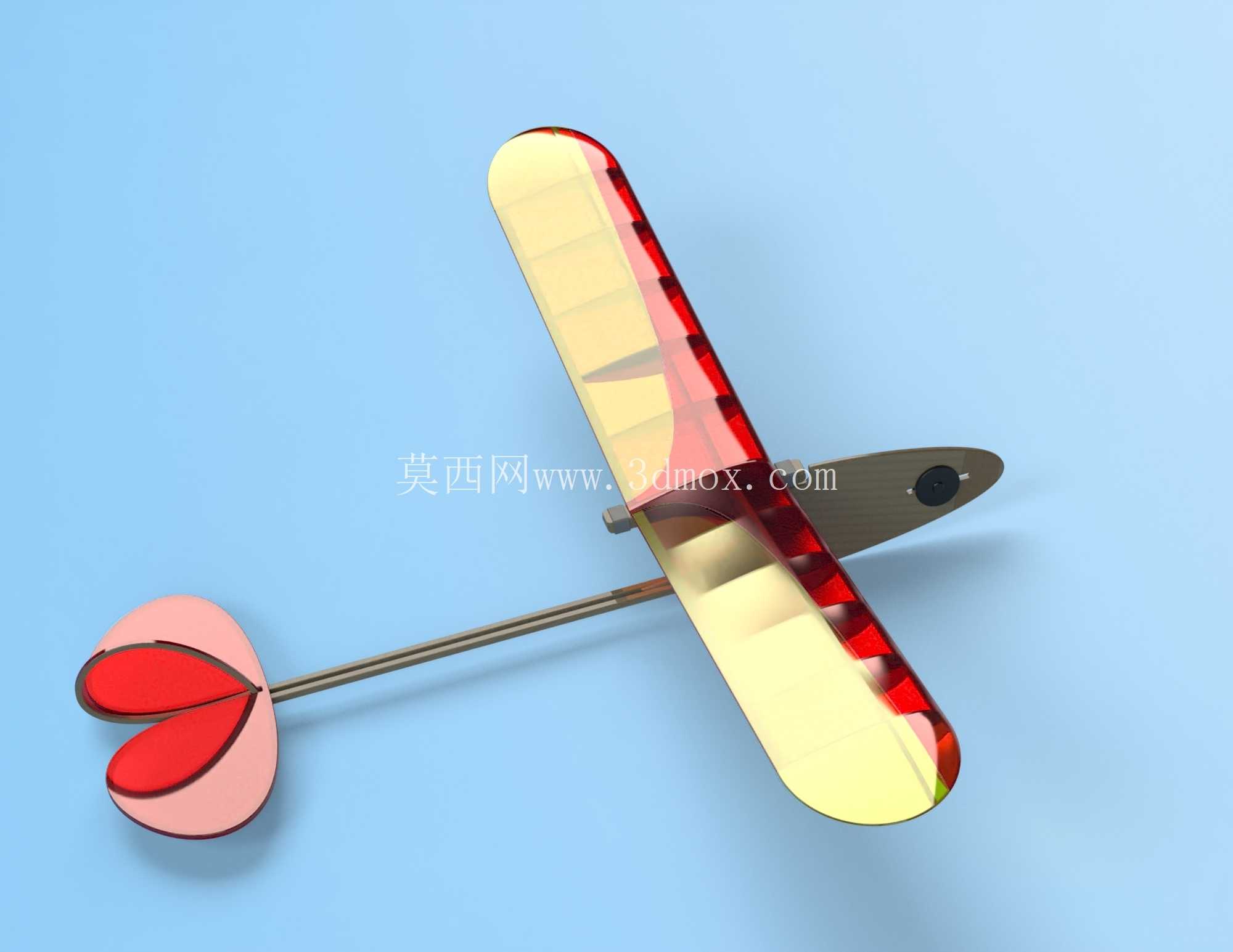

设计思路上，整机采用上单翼布局，这种布局的优势在于重心位于机翼下方，飞行过程中天然具备自稳特性，对新手操作的容错率更高，不需要复杂的控制舵面就能维持平稳滑翔姿态。机翼部分采用骨架蒙皮结构，内部沿翼展方向布置等间距的翼肋，翼肋按照选定的低速翼型轮廓加工，既保证机翼的气动外形精度，又通过镂空的骨架结构最大限度降低结构重量，外覆的透明蒙皮在维持翼面气密性的同时，也能直观展示内部的骨架排布，方便教学场景下讲解机翼结构组成。尾翼部分采用十字形尾翼布局，水平尾翼负责纵向安定性，垂直尾翼保障航向安定，尾撑杆采用细长实木结构，在保证足够结构刚度的同时，将尾翼的作用力臂拉长，降低尾翼的配平阻力，同时减少整机的结构重量。机身前段采用一体化木质切削结构，预留了配重安装空间，方便使用者根据实际投掷力度、飞行场地的气流条件调整整机重心位置，常规配平重心位于机翼弦长的三分之一位置，这个位置能兼顾滑翔的滞空时间与飞行的稳定性，避免出现头重俯冲或者头轻失速的问题。

从安装边界与尺寸逻辑来看，整机翼展控制在适合单手握持投掷的范围，机翼的根梢比经过优化，翼尖部分做了收窄处理，降低翼尖涡流带来的诱导阻力，机翼与机身的连接采用插接式结构，不需要额外的紧固件就能完成组装，方便拆卸携带，也能在教学场景下快速完成装配演示。机身前段的下部设置了木质导流块，既可以在着陆时起到缓冲作用，避免机翼直接触地损坏，也能优化机身前段的气流过渡，减少机身与机翼连接处的气流干扰。整机所有外露的结构边缘都做了圆弧过渡处理，没有尖锐棱角，既可以降低飞行过程中的空气阻力，也能避免使用过程中划伤操作者，适配教学场景下的安全要求。

结构强度方面，机翼的前缘做了加厚处理，应对手掷初始阶段的冲击力以及轻微碰撞的载荷，尾撑杆与机身、尾翼的连接位置都做了局部加强，避免着陆冲击或者飞行中的气动载荷导致连接位置断裂。蒙皮采用张紧式安装，通过骨架的定位结构将蒙皮绷紧，保证翼面的平整度，避免飞行过程中蒙皮鼓动影响气动效率。整机没有复杂的活动舵面，所有部件都是固定结构，故障率极低，不需要复杂的调试就能获得稳定的滑翔性能，对没有航模操作经验的使用者非常友好。在实际使用中，使用者只需要握持机身重心位置，沿水平方向适度用力投掷，滑翔机就能获得足够的初始速度，借助机翼产生的升力完成平缓的滑翔飞行，遇到轻微的上升气流还能进一步延长滞空时间，适合在开阔的操场、公园这类无遮挡的场地使用。
