轻量化轮内一体化悬架轮毂结构

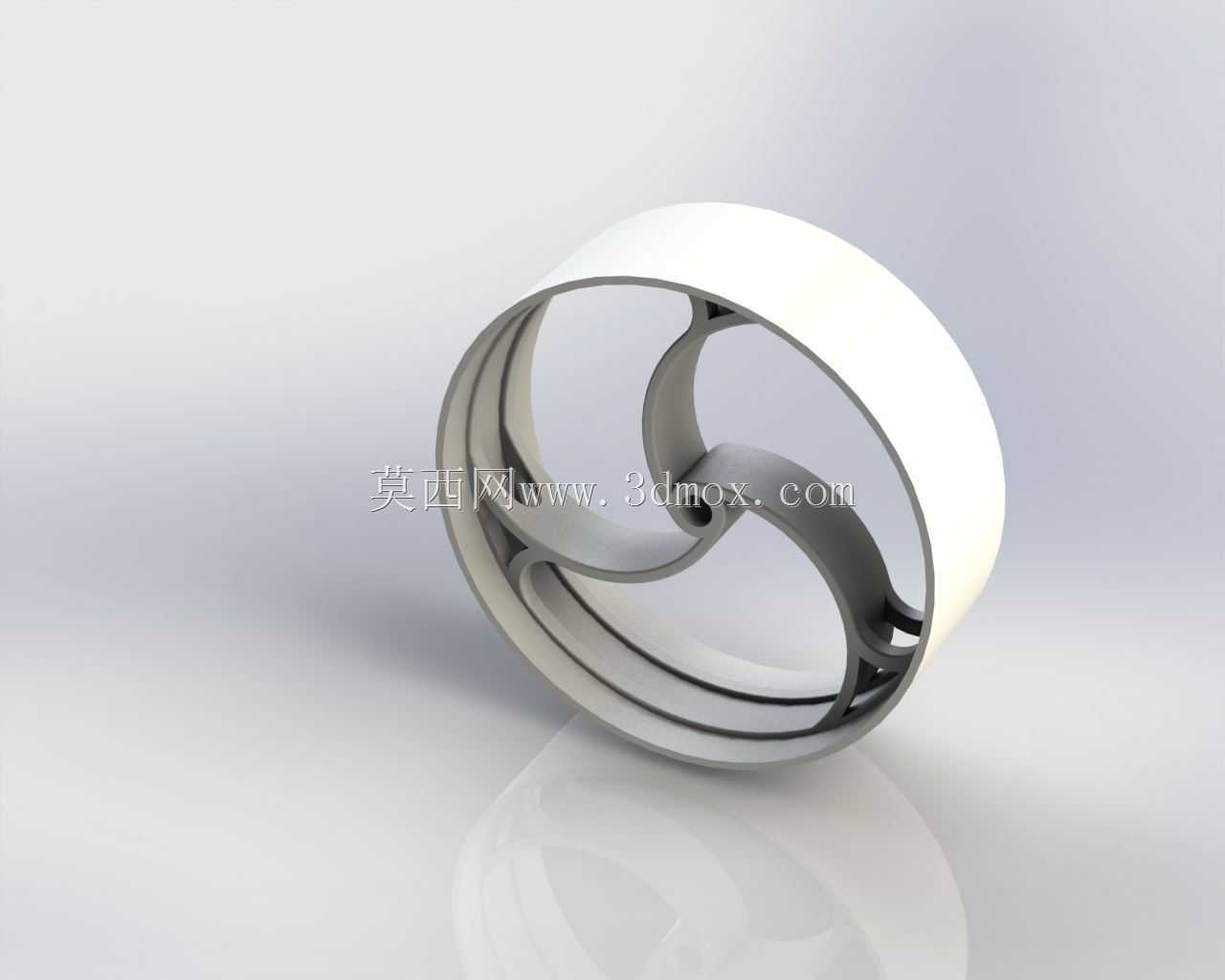

　　该轮内悬架结构将行走轮外圈、内部弹性承载骨架与轮辋安装空间整合在同一环形构件内，适用于小型移动平台、轻量化服务机器人、实验运载小车以及需要压缩悬挂布置空间的轮式设备。常规轮组通常把弹性元件、摇臂、转轴和支撑臂布置在轮毂内侧或车架附近，不仅占用轮腔空间，也会增加连接点数量；本方案把主要承力路径收敛到轮体内部，使外侧轮辋保持连续圆环，内部通过三条曲面支臂形成近似涡旋的闭环传力结构，在车轮承受垂向冲击时，支臂以受控弯曲变形吸收载荷，减少外部独立悬架零件。

　　从实际用途看，该结构面向低速、轻载且对整机重量敏感的移动装备。车轮落地后，地面反力先由外圈轮辋承受，再沿环形侧壁传递到内部弹性支臂，最后汇聚到中心安装区域。支臂之间保留较大镂空区域，一方面降低材料用量和打印重量，另一方面让变形集中在预先设计的柔性区段，避免应力在局部尖角处突然升高。施加80N垂向负载时，结构最大挠度约3.2mm，最小挠度约1mm，说明轮体不同方位具有差异化刚度：靠近主要承力支臂的位置变形较小，跨接较大的柔性区段变形更明显，这种分布有利于在小幅颠簸中提供缓冲，同时不至于让轮心产生过大位移。

　　设计思路上，构件并非简单把实心轮盘挖空，而是按照载荷路径组织材料。外圈承担轮胎或外包覆层的安装边界，需要保持圆度和侧向稳定性，因此截面采用较宽的环形带；内部支臂则采用连续变曲率曲面，从中心轮毂区域平滑过渡到外圈，支臂末端与轮辋交接处加大圆角，使弯曲应力沿曲面扩散。三支臂在中心附近相互环抱，形成类似涡旋的交错布局，既避免单臂受力时扭转失稳，也让轮体在多个接地角度下都具备弹性回复能力。对于增材制造而言，这种一体化结构可以减少装配公差累积，不需要额外销轴、扭簧或橡胶衬套即可实现基础缓冲功能。

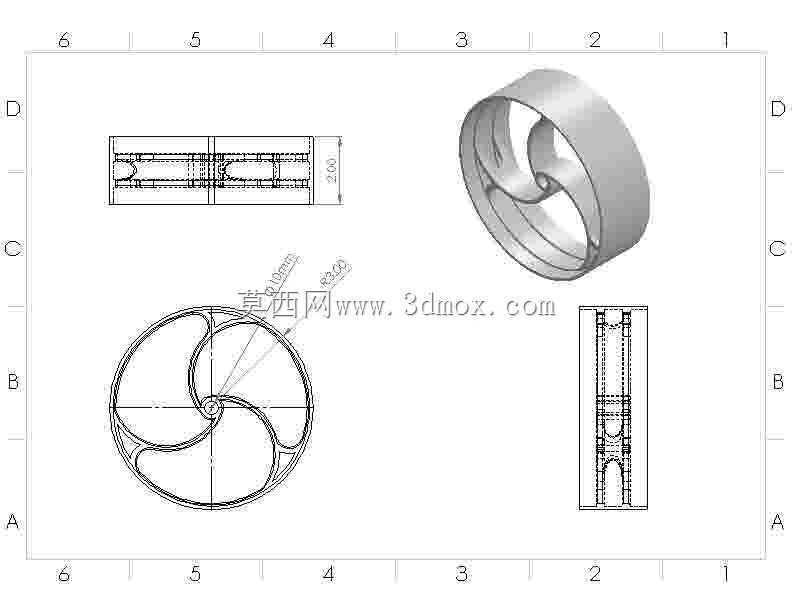

　　外形与安装边界方面，模型整体为扁平环形轮体，轴向宽度明显小于外径，适合安装在轮距紧凑的小型底盘两侧。中心区域预留与轮毂、轴套或驱动轴连接的安装界面，设计时需保证中心孔位、键槽或紧固件孔与实际轴系匹配；外圈外圆可直接包覆聚氨酯、橡胶或硅胶胎面，也可作为轮辋与薄壁外胎配合。由于弹性支臂位于轮内，车架侧的安装支架只需与中心轮毂连接，不必在轮旁设置复杂摇臂，从而降低底盘侧边突出量。

　　工程校核时应重点关注三类边界。其一是垂向静载，需确认最大挠度下支臂不发生屈服，尤其在支臂与中心轮毂交汇区域，应保持圆滑过渡并控制最小壁厚；其二是侧向载荷，小车转向或受侧碰时，环形侧壁会承受弯矩，外圈宽度和支臂侧向厚度不能过度削弱；其三是疲劳工况，轮体滚动过程中接地位置不断变化，内部支臂承受循环弯曲，若采用3D打印塑料件，应根据材料拉伸强度、层间结合强度和打印方向设定安全系数。用于真实样机时，可在中心安装区嵌入金属轴套，以改善轴孔耐磨性能；外圈则可增加防滑胎面，降低塑料轮体直接接触地面时的磨损和噪声。

　　建模过程中，环形外轮廓、内部支臂和中心座应保持布尔连续，避免出现仅视觉贴合而实际断开的薄片。支臂曲面建议采用对称或周期性布局，便于后续做有限元网格划分和拓扑迭代；镂空区域需兼顾清粉、清树脂和支撑去除，孔口不宜形成封闭尖角。若用于批量制造，可在增材制造验证后将关键载荷面转为注塑或铸造工艺，对壁厚、拔模斜度和装配公差进行二次设计。整体而言，该结构把轮辋、弹性悬架和轻量化骨架合并为一个紧凑部件，适合在空间受限、载荷不大且强调快速原型验证的轮式设备中作为轮内缓冲方案使用。
