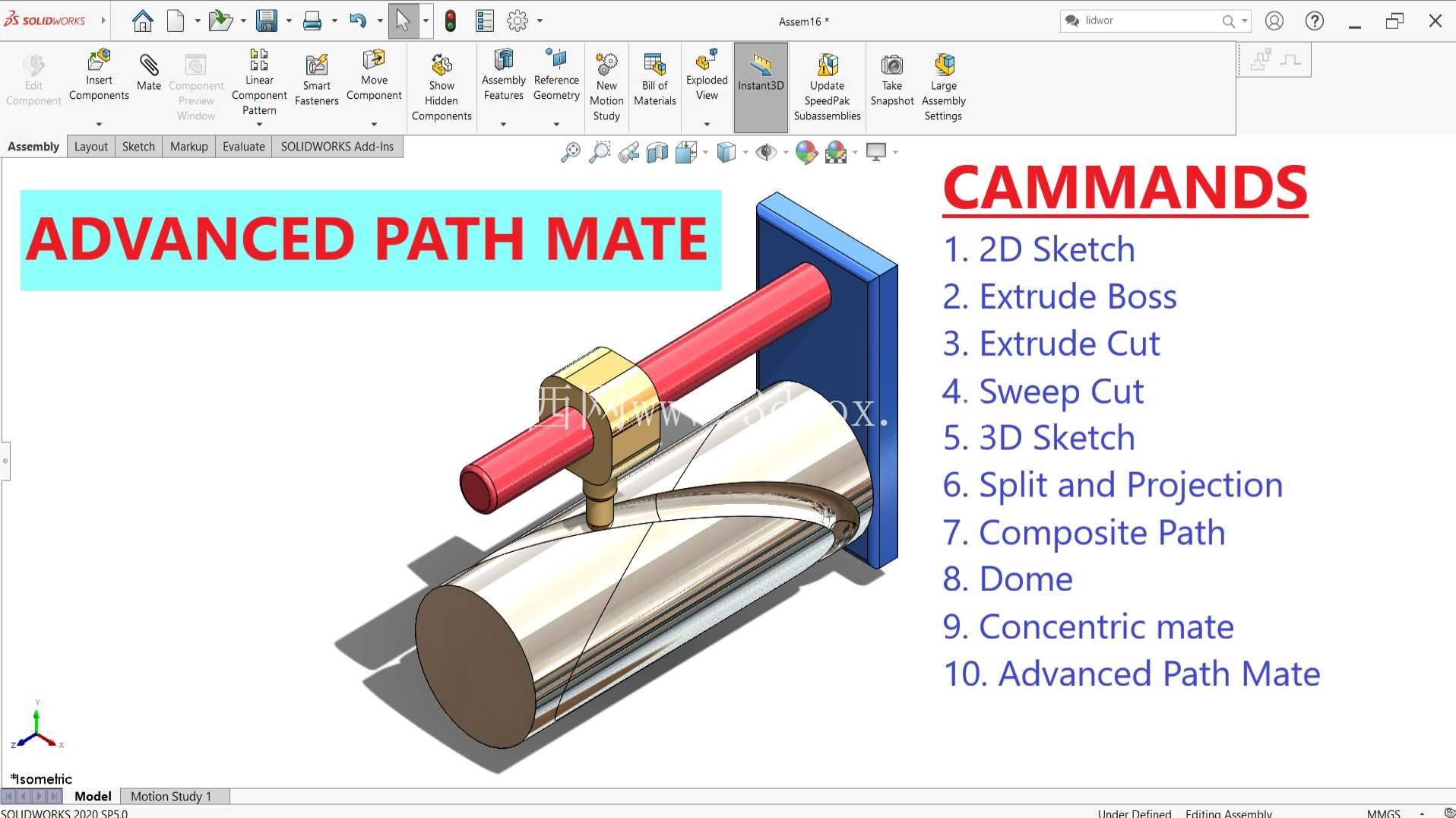

Solidworks高级路径配合滑动路径机构设计

这套滑动路径径机构的三维设计，核心是实现执行端沿预设空间复合路径的精准滑动约束，在非标自动化生产线的物料移栽、工装夹具的轨迹避让、检测设备的探头巡迹场景中有着广泛的实际应用。不同于常规的同轴、平行等基础装配约束，高级路径配合可以让滑动副在圆柱面、平面、曲面拼接的复合轨迹上保持稳定的接触约束，不会出现运动过程中约束脱开、轨迹偏移的问题，很多需要实现非直线、非圆弧规律运动的工位，都可以依托这类配合逻辑完成机构的运动验证。

从实际功能特性来看，这套机构的执行端可以沿着圆柱母线方向、环向以及拼接的复合路径完成滑动，既可以实现圆柱工件表面的轨迹涂胶、焊缝跟踪类的作业动作，也可以作为移栽机构的导向单元，让载具沿着预设的避让路径完成工位间的转运，避免和周边的工装、设备发生运动干涉。设计过程中首先要梳理清楚运动轨迹的构成：整个路径不是单一的草图线段，而是由直线段、圆弧段、空间螺旋段拼接而成的复合路径，这就要求在建模阶段先完成路径的整体搭建，通过3D草图将不同段的轨迹做连续约束，保证路径衔接处没有断点、曲率突变不会超出滑动副的允许范围，避免实际运动中出现卡滞。

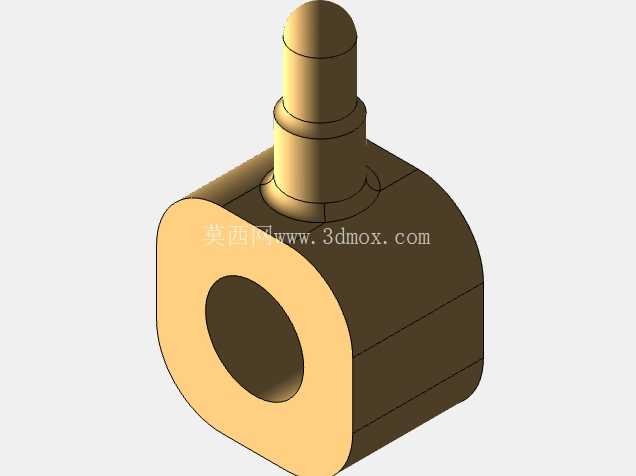

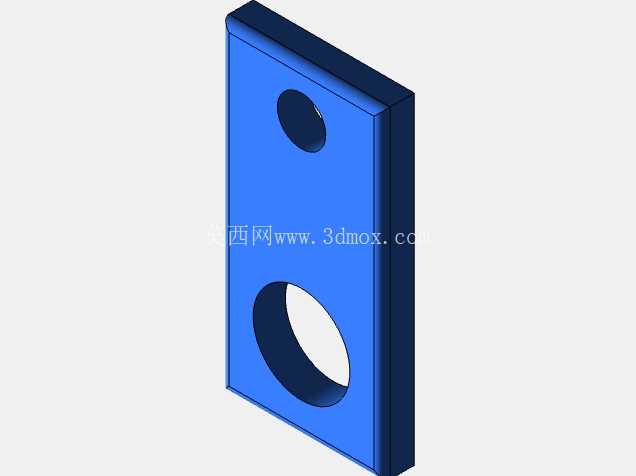

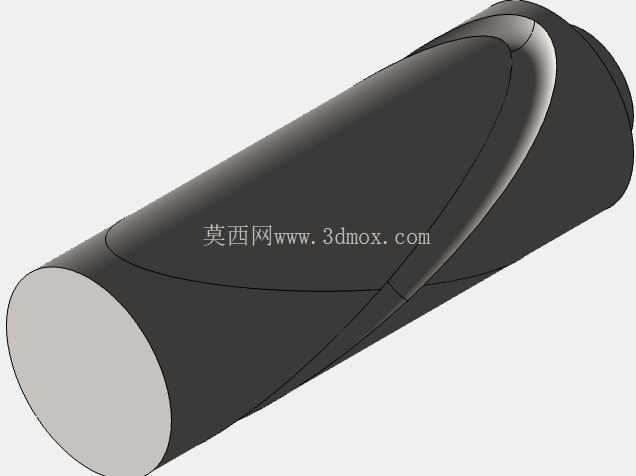

建模环节的逻辑是先完成固定基准件的设计，也就是作为安装基座的立式安装板和圆柱导向基体，安装板上预留了标准的安装孔位，孔位间距符合通用铝型材工作台的安装槽间距，可以直接固定在常规的设备台架上，圆柱导向基体的外径和安装板的定位止口做过渡配合，装配时可以直接卡入止口完成定位，不需要额外做配做调整。滑动执行件部分，和导向杆配合的轴套内径和导向杆采用间隙配合，间隙值控制在0.02-0.05mm之间，既保证滑动过程中不会出现过大的晃动，也不会因为配合过紧出现滑动阻力过大的问题；和路径接触的导向销端部做了R角处理，避免在路径衔接处因为棱角卡滞。

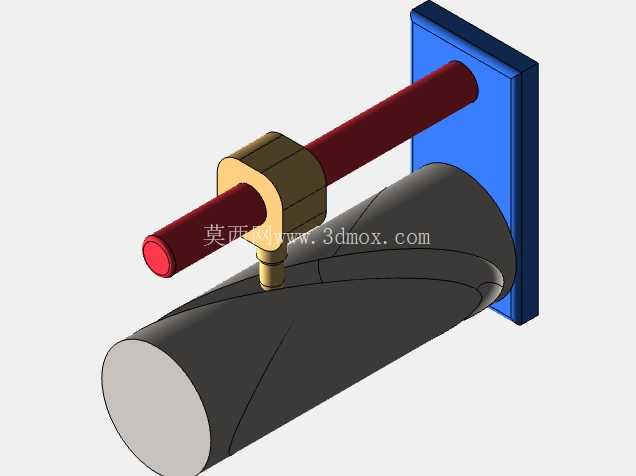

设计思路上没有采用复杂的凸轮或者多连杆结构来实现轨迹运动，而是通过高级路径配合直接约束滑动副的运动轨迹，大幅简化了机构的零件数量，整个机构算上紧固件也不超过10个零件，加工和装配的成本都更低，后期维护也只需要定期更换磨损的导向铜套即可。在装配约束阶段，首先完成固定件的完全约束，将安装板和圆柱基体设置为固定零件，之后给滑动杆添加和安装板导向孔的同轴约束，保留轴向滑动的自由度，再给导向销添加和复合路径的路径配合约束，设置好路径的跟随方向，保证运动过程中导向销始终和路径保持接触，不会出现翻转或者偏移。

从安装边界来看，整个机构的横向占用空间不超过200mm，纵向高度不超过180mm，安装板的厚度为10mm，不需要额外的支撑结构就可以完成固定，适配大部分中小型自动化设备的安装空间。运动行程上，直线段的滑动行程可以根据实际需求调整路径长度，环向的转动角度可以覆盖0-180度范围，能够满足大部分表面巡迹、轨迹作业的工位需求。在实际验证过程中，这类路径配合机构可以直接在软件内完成运动仿真，检查整个运动行程内是否存在零件干涉，滑动过程中各个位置的阻力是否均匀，不需要加工出物理样机就可以完成大部分的运动逻辑验证，大幅缩短设计迭代的周期。

很多工程师在做这类轨迹类机构设计的时候，容易陷入用复杂结构实现简单运动的误区，要么采用多组连杆拼接来实现轨迹，要么采用定制凸轮，不仅加工成本高，后期调整轨迹的时候需要重新加工零件，而采用高级路径配合的设计逻辑，只需要修改3D草图内的路径形状，就可以快速调整执行端的运动轨迹，不需要改动其他零件的结构，对于小批量定制化的设备来说，这种设计方式的灵活性优势非常明显。另外在零件的选材上，导向杆和圆柱基体可以采用45号钢表面淬火处理，提升表面的耐磨性，滑动轴套可以采用锡青铜材质，自带润滑特性，长时间运行也不会出现过度磨损的问题，安装板可以采用铝合金材质，降低整个机构的自重，安装在移动模组上的时候也不会增加过多的负载。
