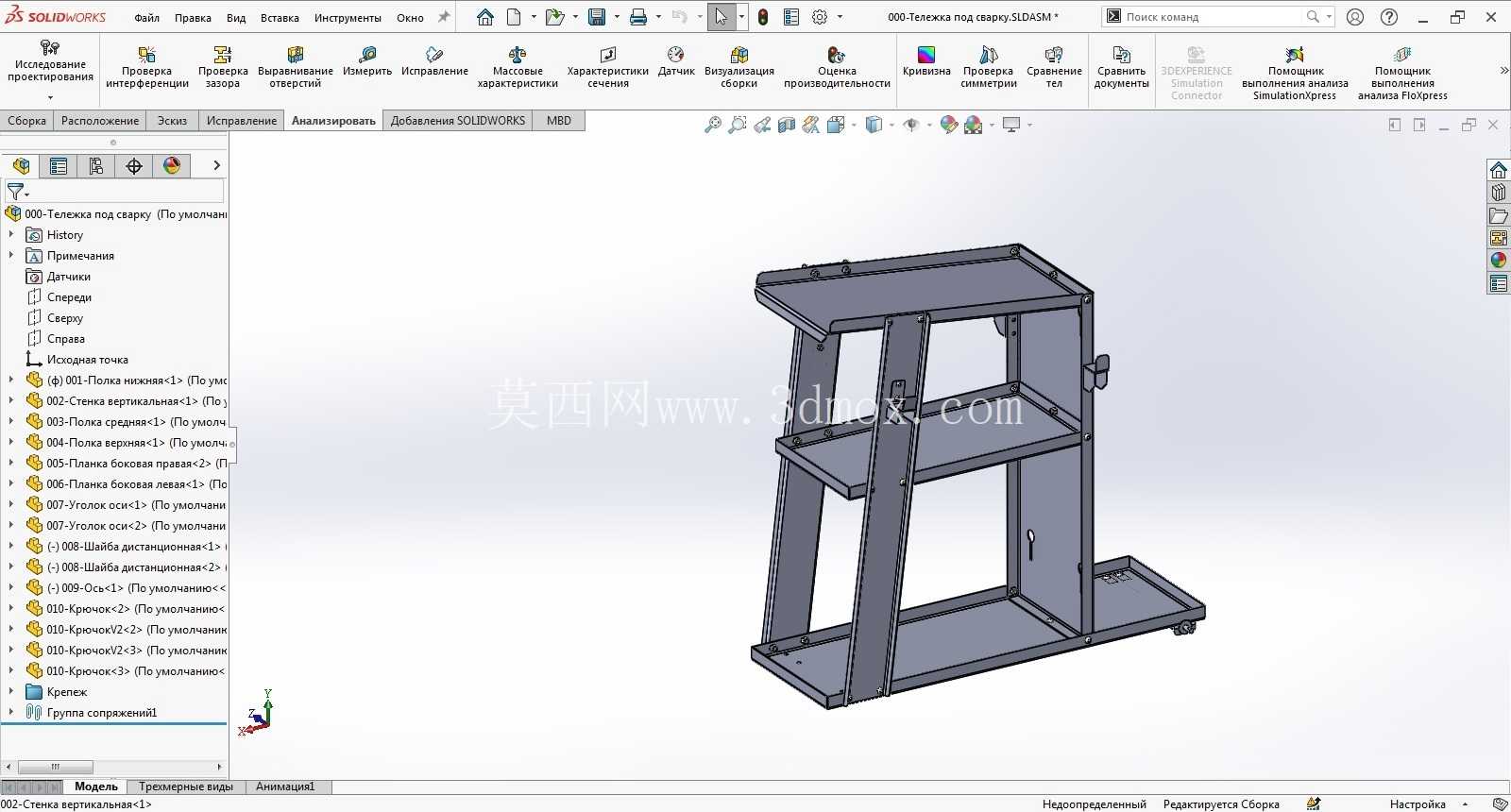

车间工位用多层置物焊接转运小车结构

在焊接加工车间的日常作业场景里，这类多层置物结构的焊接转运小车，是衔接工位物料暂存、短距离工序转运的核心辅助工装，不同于通用型平板推车，它的结构设计完全围绕焊接工位的作业需求做了针对性适配，不需要额外加装复杂的传动或电控部件，纯框架式焊接结构就能满足绝大多数焊接班组的日常使用需求。从实际用途来看，它主要承担焊接工位旁的工具、待焊小工件、焊材辅料的分层存放，同时可作为小型焊接组件的临时中转载体，在组焊工位、补焊工位、打磨工位之间做短距离移动，避免作业人员反复往返物料区取件，减少无效走动时间，提升单工位的作业连续性。

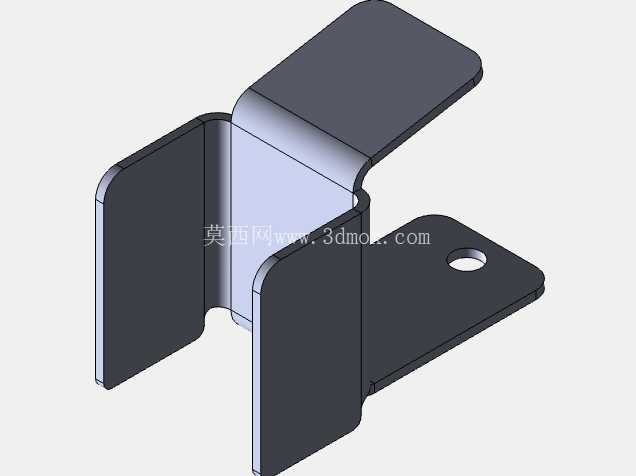

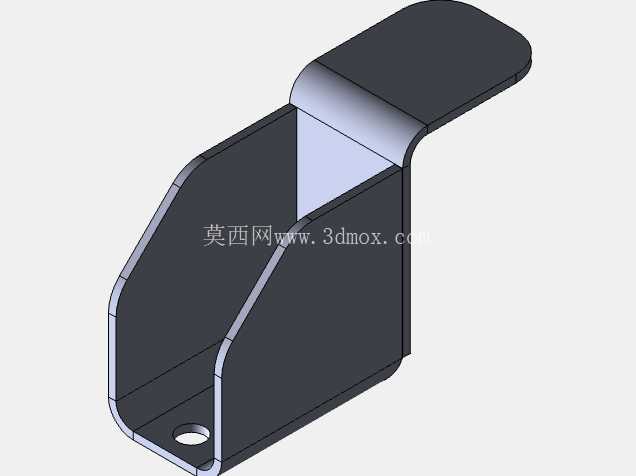

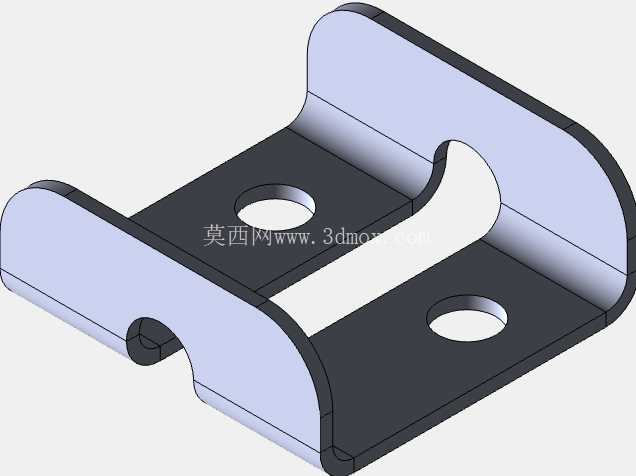

功能特性上，整体采用开放式三层置物布局，最底层的承载面做了外伸延伸设计，可放置体积稍大、重量偏重的焊接半成品，中层和上层的置物空间可分类放置焊枪配件、打磨耗材、待焊小冲压件等小件物品，避免不同类型物料混放导致的找件耗时；框架侧边预留了简易的锁扣安装位，可按需加装挂扣来固定焊把线、气管等管线，防止移动过程中管线拖地剐蹭；底部安装的脚轮采用带刹车的万向轮搭配定向轮的组合，直线推移时方向稳定，停靠在工位旁时踩下刹车即可完全固定，不会因为作业时的磕碰发生移位。

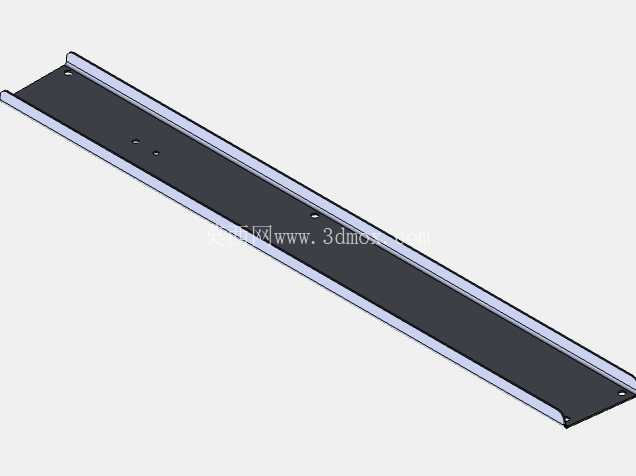

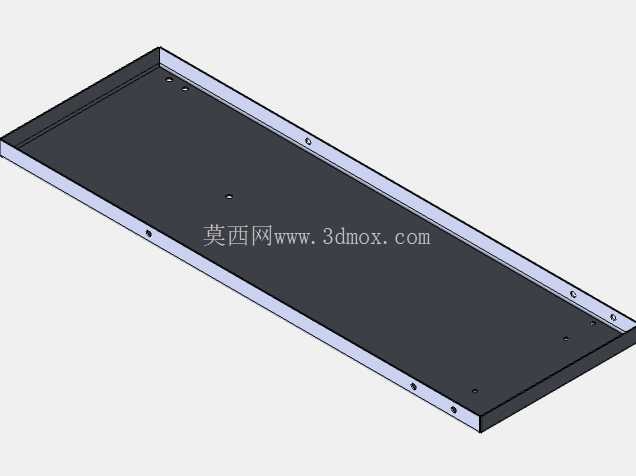

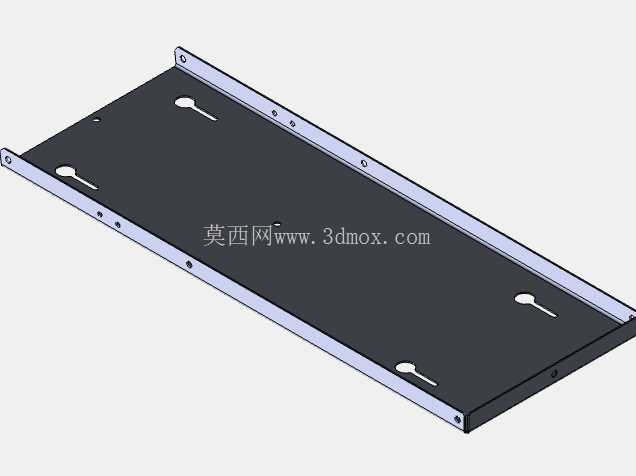

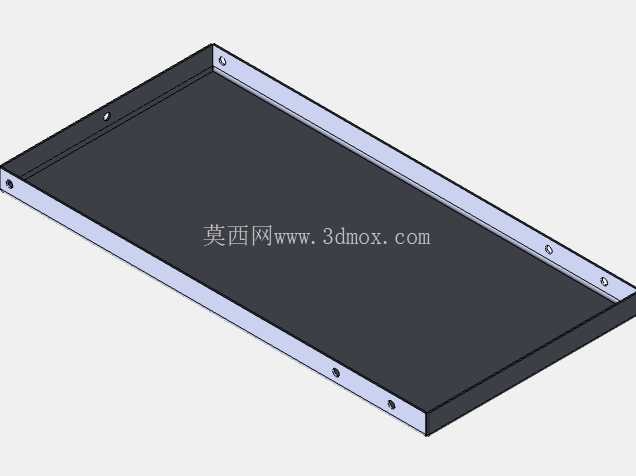

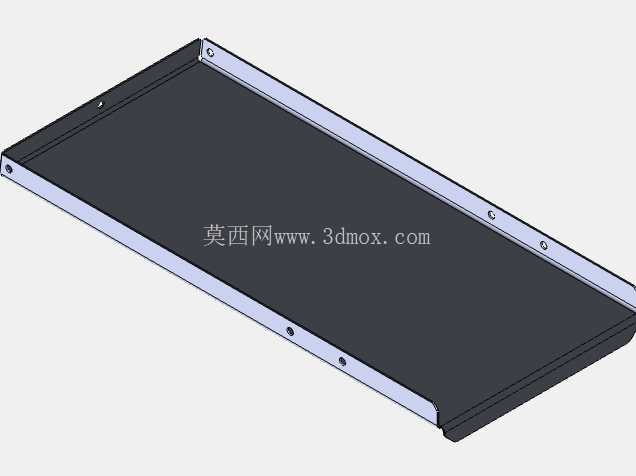

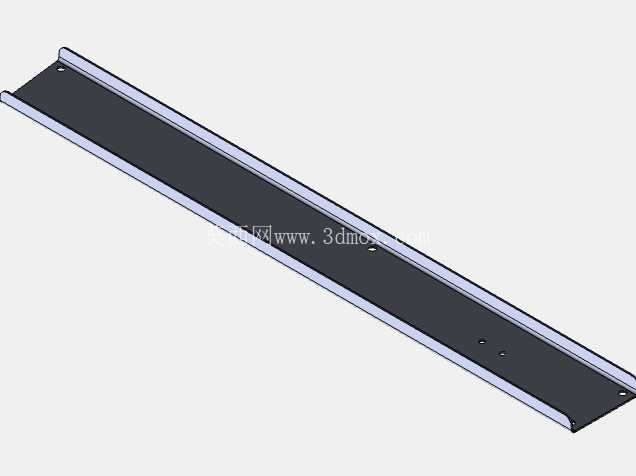

设计思路层面，整体框架采用矩形钢管拼焊成型，所有连接节点均采用满焊处理，避免长期承重后出现焊缝开裂的问题；框架的侧支撑采用斜向加强筋结构，抵消多层置物带来的侧向倾覆力矩，即使单侧放置偏重的工件，也不会出现侧翻风险；每层置物板都采用折弯钢板制作，边缘做了向上的翻边处理，防止放置在层板上的小零件、工具在推移过程中滑落；整体结构没有多余的装饰性设计，所有型材的选型都围绕承重需求做匹配，在保证整体结构强度足够应对车间常规150kg以内总承载的前提下，尽可能控制整体自重，降低推移时的人力消耗。

从安装边界与尺寸适配来看，整体高度控制在1.1米左右，刚好匹配成年作业人员站立时的取件高度，不需要弯腰或者抬手过高就能拿到中层和上层的物品，最底层置物面距离地面高度控制在15厘米，既保证脚轮的安装空间，也避免置物面过低导致推移时剐蹭地面的凸起杂物；整体宽度控制在0.5米，长度控制在0.8米，刚好可以在车间设备之间0.6米宽的通行通道内顺畅移动，不会因为尺寸过宽卡在通道中间；框架的所有外露边缘都做了倒角打磨处理，没有尖锐的焊瘤、毛刺，避免作业人员取放物料时被划伤；脚轮的安装位置做了内收设计，推移时脚轮不会突出到框架外侧，避免经过狭窄通道时脚轮磕碰设备基座。

实际使用过程中，这类焊接小车不需要做特殊的日常维护，只需要定期检查脚轮的转动顺滑度、焊缝的开裂情况即可，框架表面可根据车间需求做喷塑或者刷漆处理，提升防锈能力，适应焊接车间飞溅多、湿度大的作业环境；如果有特殊的工位需求，还可以在层板上加装橡胶垫，避免放置精密加工件时出现表面磕碰划伤，也可以在侧边加装工具挂板，悬挂扳手、锉刀等常用手动工具，进一步拓展它的工位适配能力。不同于定制化的专用焊接工装，这类通用型焊接转运小车的结构通用性极强，只需要根据不同车间的通道宽度、承载需求做简单的尺寸调整，就可以适配绝大多数机加工、焊接车间的工位辅助需求，结构简单易加工，普通的车间维修班组就可以根据三维模型的尺寸参数自行下料制作，不需要复杂的加工设备，制作成本低，实用性强，是生产车间里不起眼但使用率极高的辅助工装设备。
