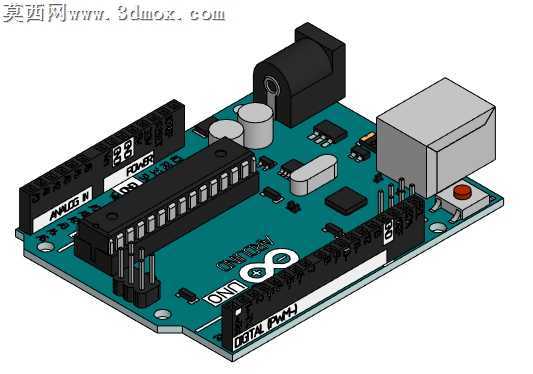

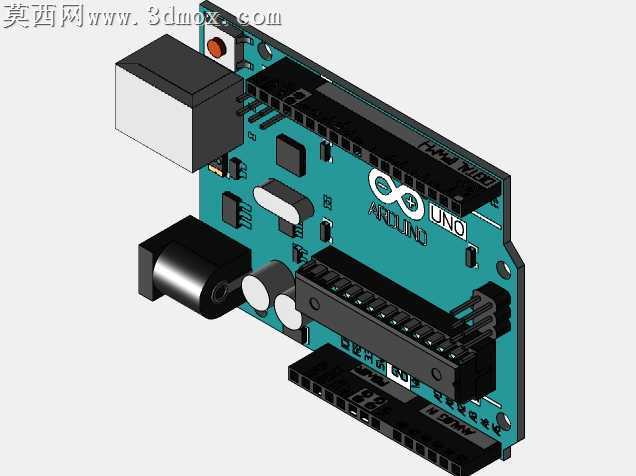

ArduinoUnoR3开源开发板精细结构还原

PCB基材的玻纤纹理与覆铜走线的蚀刻公差，是这类开源控制板实物还原里最容易被忽略的加工适配细节。排针座的插针间距严格卡准2.54mm标准间距，每根插针的根部做了0.1mm的圆角过渡，避免批量波峰焊时焊锡顺着插针缝隙爬升到插接区域，造成后续杜邦线接触不良的装配隐患。板载的USB接口金属外壳特意预留了0.2mm的装配间隙，和PCB边缘的定位孔完全对齐，不会出现外壳歪斜顶住接口内部弹片的问题，哪怕是新手反复插拔USB线，也不会把接口从板上扯脱。直流电源座的固定柱做了加厚处理，和PCB上的安装孔采用过盈配合设计，插电源插头时的侧向力不会直接作用在焊盘上，能大幅降低焊盘脱落的返修概率。板上的电解电容高度做了统一校核，最高的电容顶部和USB接口金属外壳上沿齐平，不会出现元件高低差过大导致外壳装配时顶到电容的问题，复位按钮的帽沿突出板面1.2mm，按压力度反馈和实物一致，不会出现按下去卡滞或者触发行程过长的问题。主控芯片的引脚间距做了公差补偿，每根引脚的粗细比实物略小0.05mm，模拟出实际焊接后焊锡包裹引脚的真实效果，不会出现引脚和焊盘完全严丝合缝显得失真的问题。板上的丝印层文字没有做过度锐化处理，边缘保留了轻微的模糊感，还原真实PCB丝印的印刷质感，不会像矢量文字那样生硬刻板。电源指示灯和引脚状态灯的灯珠位置做了微调，刚好对准板上的丝印灯位，光线透出的范围和实物一致，不会出现灯光偏移到丝印外的违和感。排母的内部弹片做了简化的卡扣结构还原，能直观看到插接时的接触位置，方便做装配演示时讲解杜邦线的固定原理。晶振元件的金属外壳和PCB之间预留了微小的缝隙，还原实际生产中晶振下方点胶固定的工艺间隙，不会出现元件直接贴死在板上不符合真实加工逻辑的问题。
