7英寸IPS高清HDMI便携显示模组

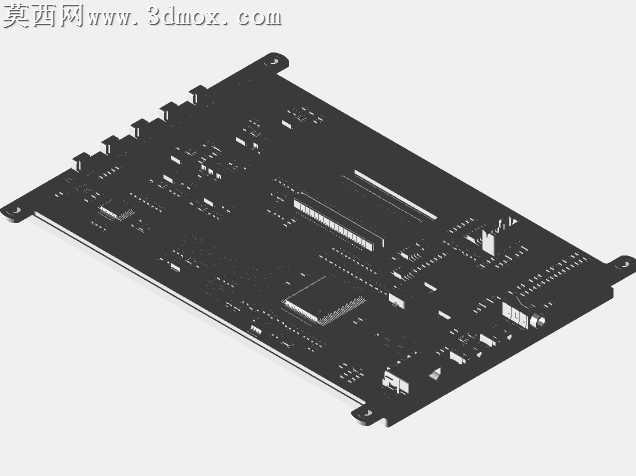

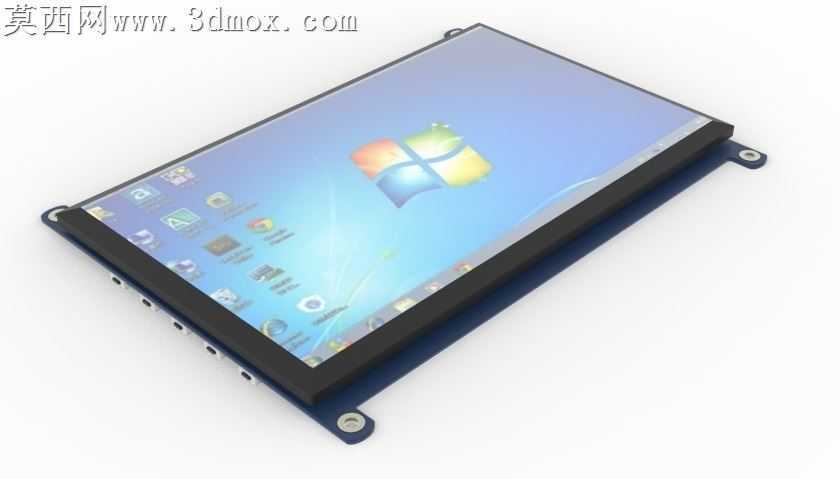

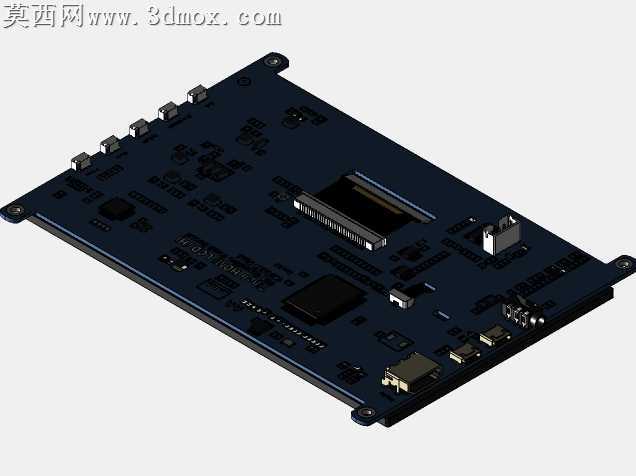

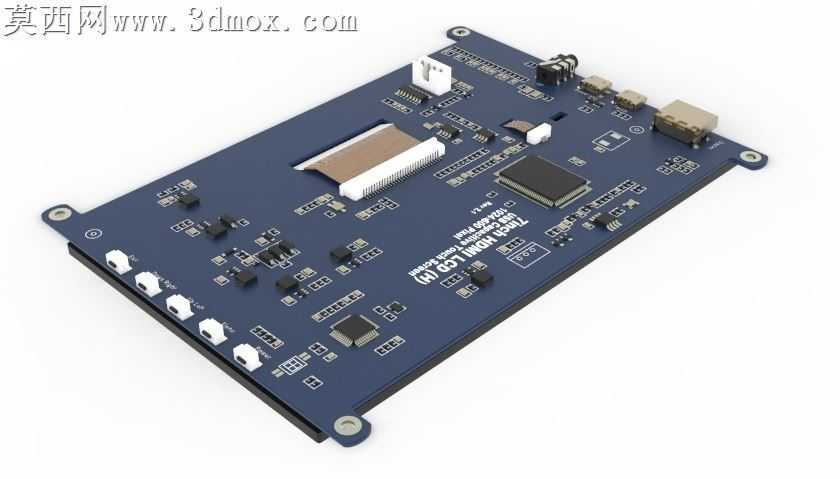

嵌入式便携显示屏的装配公差控制一直是小批量试制阶段的高频痛点，屏幕面板与驱动背板的平行度偏差超过0.2mm时，长期受车载或工控场景的持续振动影响，极易出现排线松脱、显示边缘漏光的问题，这款7英寸显示模组的结构设计恰好针对这类隐患做了针对性优化。板载固定耳的安装孔位做了0.1mm的沉台公差补偿，锁付M2铜柱时不会因为螺丝锁附深度的细微差异顶起屏幕背光层，四个固定点位的受力均匀分散到驱动板的FR4基材上，避免屏幕边角受集中应力出现液晶分子偏转异常的亮斑。屏幕侧边的接口排布避开了固定耳的应力传导路径，HDMI供电与信号接口的焊盘位置做了局部加厚的铜箔补强，频繁插拔线材时不会扯动驱动板上的贴片元件，接口边缘的板边做了R0.5的圆角处理，装配嵌入式外壳时不会刮伤壳体的喷涂层，也能避免组装工人被板边毛刺划伤。屏幕与驱动板之间的FPC排线预留了1.2mm的松弛弯折量，既不会因为余量过大在壳体内晃动产生异响，也不会因为拉扯导致排线接触不良，背光层的均光板与液晶面板之间贴附了0.05mm的防尘泡棉胶，组装环境洁净度不足时也能阻挡细微粉尘进入显示区域，避免后期使用出现白点瑕疵。驱动板上的元件布局做了高低位分区，电容、接口这类较高的元件集中在板卡下半区，屏幕贴合后不会出现元件顶触屏幕背面的问题，板卡边缘的露铜区域做了绝缘绿油覆盖，装入金属外壳时不会出现短路隐患。屏幕表面的防眩光涂层贴合公差控制在0.1mm以内，边缘没有翘边风险，户外强光下使用时不会出现局部反光过强的问题，1024×600的分辨率搭配IPS面板的广视角特性，在嵌入式设备的侧方操作视角下也不会出现偏色、亮度衰减的问题。这类小尺寸显示模组常被用在树莓派开发、小型工控设备、车载便携显示场景，结构设计上的细节优化能大幅降低后期组装的不良率，减少售后返修的概率，不需要额外增加结构补强件就能满足常规工况的抗振需求，板卡的固定孔位兼容主流的嵌入式开发板安装间距，不需要额外定制转接支架就能完成装配。
