六毫米五百万像素高清监控镜头结构

　　该镜头属于安防视觉系统中的前端成像部件，主要承担把目标场景光线会聚到图像传感器靶面的任务，常见于枪型摄像机、盒式工业相机、机器视觉检测工位以及小型观测设备。与普通消费类相机镜头不同，这类定焦镜头强调长期固定安装后的可靠性、光圈一致性、近远距成像稳定性以及与CS安装接口的互换性，因此在结构设计上并不追求复杂变焦机构，而是把重点放在焦距固定、光轴稳定、调焦锁紧和环境适应上。

　　从实际使用场景看，6毫米焦距在1/2.7英寸靶面上能够提供较为适中的监控视角，既不像超广角镜头那样带来明显边缘畸变，也不像长焦距镜头那样视场过窄。它适合走廊、出入口、设备操作台、流水线局部检测位、柜内观测位等需要覆盖一定宽度又保留目标细节的位置。五百万像素等级的成像要求，使透镜组、镜筒同轴度和后焦定位都需要按较高精度处理；若结构间隙过大或装配基准不合理，画面中心与边缘的清晰度会出现明显差异，夜间光圈全开时这种问题更容易暴露。

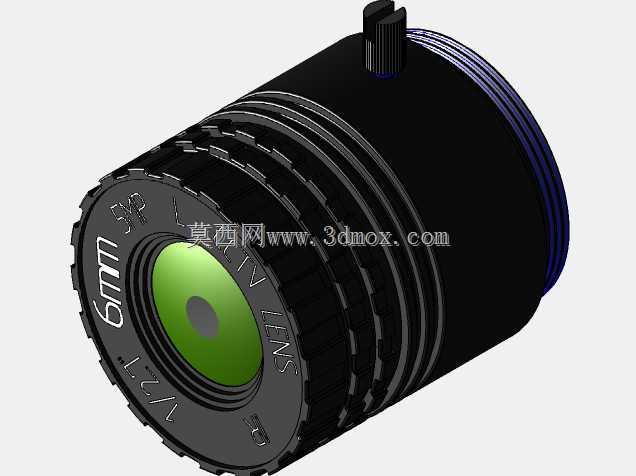

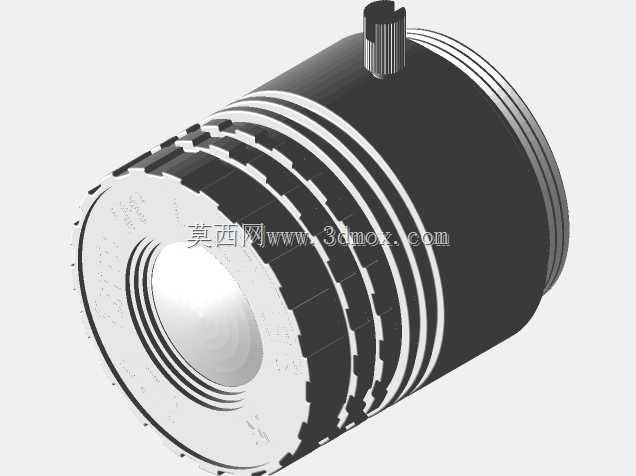

　　外形上，镜头主体采用圆柱镜筒布局，前端为通光孔与镜片压装区域，外侧环带加工有密集防滑齿纹。齿纹并非装饰特征，而是手动调焦时的受力部位，操作者旋转镜筒即可改变镜片组相对传感器靶面的位置，使画面在不同安装距离下达到清晰成像。镜筒侧面设置锁紧螺钉，调焦完成后可将活动环固定，避免设备振动、温漂或维护触碰造成焦点漂移。对于长期运行的监控设备，这种“旋转调焦加螺钉锁止”的方式结构简单、维护直观，也减少了多组凸轮、导槽和变焦连杆带来的松动风险。

　　镜头前端环面标注焦距、像素等级、靶面规格和接口方向等信息，便于在装配、检修和替换时快速识别。CS接口位于镜头后端，采用标准化螺纹与摄像机座连接，接口端面到传感器成像面的后截距需要满足对应规范。结构建模时，螺纹段、定位端面和光轴之间的关系是核心：螺纹负责旋入连接，端面承担轴向贴合基准，镜筒内孔则约束镜片组同轴位置。若只关注外观而忽略这些基准，模型在干涉检查或虚拟装配时很难反映真实安装状态。

　　设计思路上，该类镜头通常将多片光学镜片封装在分段镜筒内，通过台阶孔、压圈和隔圈控制镜片间距。镜筒外壁的环槽既可以形成不同功能区段的分界，也能增加手部旋转时的触感，并在一定程度上提高壳体刚性。调焦环与固定座之间需要保留合适转动间隙，间隙过小会在温度变化时卡滞，间隙过大则可能产生光轴偏摆。锁紧螺钉的位置应避开镜片压装区和主光路，同时保证压紧力作用在调焦环的有效接触面上，避免局部顶压导致镜筒变形。

　　安装边界方面，镜头后端螺纹旋入相机座后，前端圆柱体会向防护罩方向伸出，选型时需要确认护罩玻璃到镜头前端的距离，避免反光、碰罩或视场遮挡。镜头外径、调焦环旋转空间和侧面锁紧螺钉操作空间都应在设备壳体设计阶段预留。若用于工业相机，还需结合传感器靶面、像素尺寸和安装姿态校核视场范围；若用于安防摄像机，则要关注红外共焦、低照成像和护罩密封条件。三维建模时可将镜筒、调焦环、锁紧螺钉、镜片和接口螺纹分件表达，既便于呈现装配关系，也能用于检查镜头与摄像机前盖、支架、护罩之间的空间冲突。
