微流体分配器Z轴THK线性执行机构设计

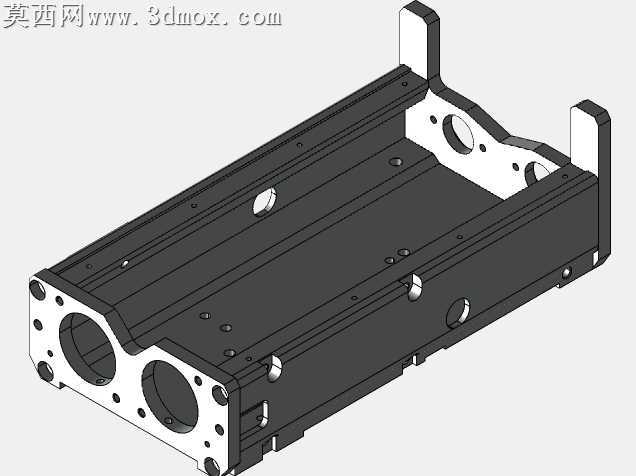

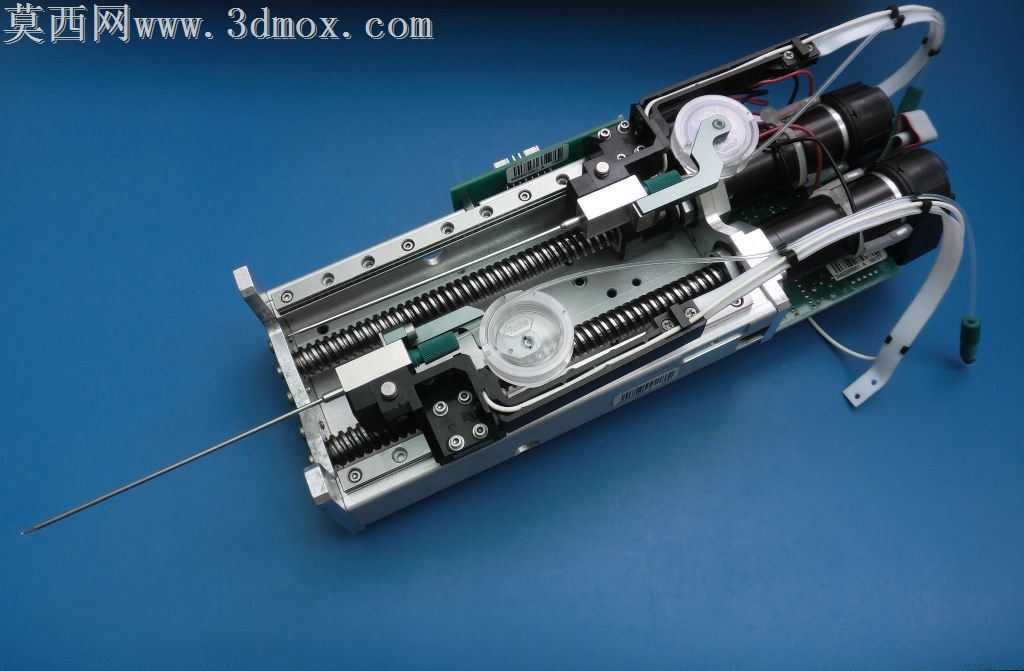

微流体分配场景下，Z轴执行机构的微量进给精度直接决定试剂分配的重复误差，常规丝杆传动在微米级行程下容易出现爬行卡顿，搭配THK线性执行器的结构设计，刚好能解决小负载高响应的进给痛点。双丝杆对称排布的布局，能抵消单根丝杆传动带来的侧向倾覆力矩，安装滑块时特意留了0.02mm的侧向间隙补偿量，避免低温环境下铝制基座收缩卡滞导轨。前端探针固定座做了分体式快拆设计，不用拆解整个Z轴模组就能更换不同规格的取样针，锁紧螺丝的位置特意避开了光路传播路径，不会对光学检测模块造成遮挡。走线槽沿着执行器侧边的钣金折弯边排布，线缆用柔性扎带固定留出足够的弯折余量，Z轴上下往复运动时不会拉扯线缆造成信号中断。驱动电机的安装座做了偏心调节结构，装配时可以微调同步带的张紧力，既不会因为过紧增加传动阻力，也不会因为过松出现回程间隙。光学限位片的安装面和Z轴运动方向做了垂直校准，触发限位时的重复定位误差能控制在0.01mm以内，不会出现过冲撞坏探针的情况。正交布置的位置传感器，能同时监测Z轴的进给行程和横向偏移量，一旦出现卡滞偏移能立刻触发停机保护。整个模组的基座选用6061铝件做硬质阳极氧化处理，表面硬度够还不会和试剂发生腐蚀反应，安装孔位都做了沉头处理，螺丝锁紧后不会突出平面干涉其他部件安装。调试时特意把线性执行器的预压调到适中档位，空载运行时的阻力刚好能抵消探针接触液面时的微小反力，不会出现扎针过深或者液面跟随的问题。
