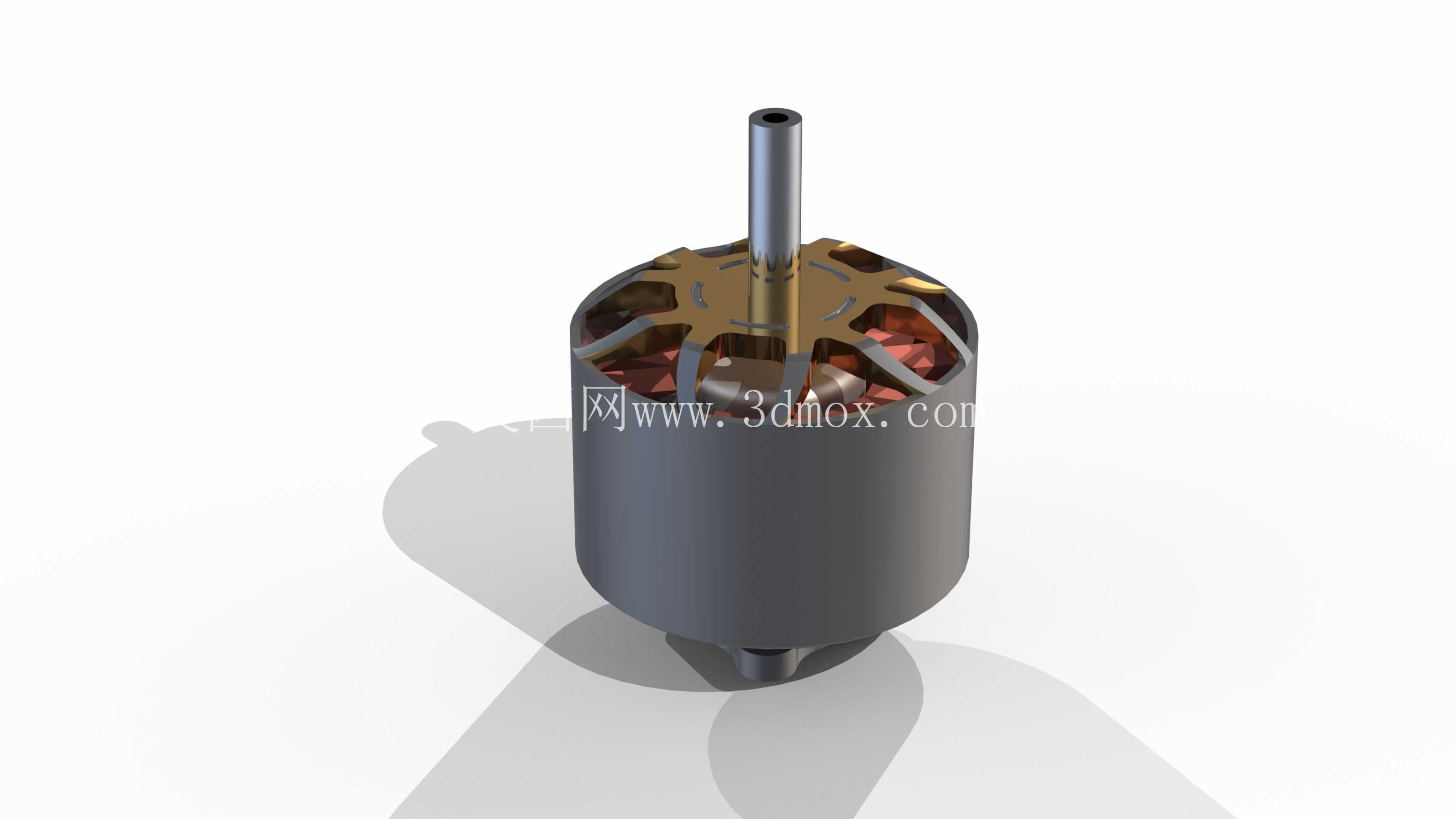

AOS Supernova 3220 Cinelifter无人机动力电机

　　这款电机是面向重载影视航拍无人机Cinelifter场景开发的外转子无刷动力单元，核心适配大负载挂载的专业航拍飞行平台，这类飞行平台通常需要挂载全画幅电影机、专业镜头组、图传与增稳云台设备，整体起飞重量普遍在5kg以上，对动力单元的扭矩输出、持续运转稳定性、动平衡表现都有远高于普通消费级航拍无人机的要求。从结构设计来看，该电机采用经典的外转子布局，定子绕组内嵌于机壳内部，转子外壳直接集成磁钢与输出轴，这种布局的优势在于转子转动惯量更大，带载能力更强，同时绕组散热路径更短，持续大油门输出时的热量可以通过金属机壳快速散出，适配影视航拍作业中长时间悬停、慢机动的飞行工况。设计过程中优先保证了安装接口的通用性，底部的安装孔位完全匹配主流32系列电机的安装孔距，机臂碳管适配范围覆盖常见的16mm、18mm管径的航拍无人机机臂，不需要额外设计转接件就可以直接替换同规格的其他型号电机，降低飞手改装、维护的替换成本。输出轴采用标准的中空轴设计，既可以减轻整体自重，也方便穿设电源线或者快拆桨的固定结构，轴径适配主流的多旋翼快拆桨座，不需要额外加工轴体就可以直接安装对应规格的碳纤维螺旋桨。

　　从外形尺寸来看，电机的定子尺寸对应3220规格，也就是定子直径32mm，定子高度20mm，整体外径控制在38mm以内，整体高度不含输出轴为28mm，在同级别动力电机中属于紧凑尺寸设计，不会因为电机体积过大增加飞行时的正面风阻，也不会和机臂上的电调、走线结构产生安装干涉。在功能特性上，该电机的KV值适配6S锂电池供电工况，搭配13寸到15寸的碳纤维螺旋桨时，单电机最大拉力可以达到2.5kg以上，四轴布局下总拉力冗余可以达到起飞重量的2倍以上，即使单电机出现动力衰减的极端情况，剩余动力也足够支撑飞行器平稳迫降，符合专业影视作业的安全冗余要求。

　　设计时省略了非必要的精细螺纹、微小倒角等细节，保留了核心的结构特征：定子绕组的排布间隙、转子外壳的散热镂空、底部的安装定位凸台、输出轴的限位台阶都做了准确还原，完全可以用于无人机组装的干涉检查、动力布局仿真、整机装配演示等场景。在实际选型应用中，这类电机的安装边界需要重点关注：电机底部和机臂安装座的贴合面平面度要求控制在0.1mm以内，避免安装时出现应力导致电机转子偏心，运转时产生异常振动影响云台增稳效果；输出轴的跳动量需要控制在0.02mm以内，保证螺旋桨高速转动时的动平衡表现，避免画面出现高频果冻波纹。电机的出线方向预留了120度的调整空间，可以根据机臂的走线方向调整出线位置，避免电源线弯折角度过大出现线芯断裂的隐患。

　　外转子外壳的散热镂空设计既可以降低风阻，也能在飞行时利用旋翼下洗气流直接带走绕组产生的热量，持续满油门输出时绕组温度可以控制在80摄氏度以内，不会出现高温退磁的问题。对于结构设计从业者来说，这个模型可以作为重载多旋翼无人机动力系统选型的参考基准，在进行整机结构布局时，可以直接导入该模型核对电机与桨叶、机臂、云台挂载的间隙，避免出现设计阶段的尺寸干涉；对于三维建模从业者来说，该模型的结构特征完整还原了外转子无刷电机的典型布局，可以作为同类电机建模的结构参考，理解外转子电机的定子、转子、输出轴、安装结构的配合关系。在影视航拍作业场景中，这类电机的运转平顺性直接决定了最终的画面质量，因此设计时除了动力参数，动平衡精度也是核心指标，模型中还原的转子外壳对称结构、绕组均匀排布特征，都是保证动平衡精度的设计细节，转子外壳的周向镂空完全对称，重量分布均匀，不需要额外做过多的动平衡配平就可以达到高转速下的低振动要求。
