大尺寸三角洲3D打印机挤出喷头组件

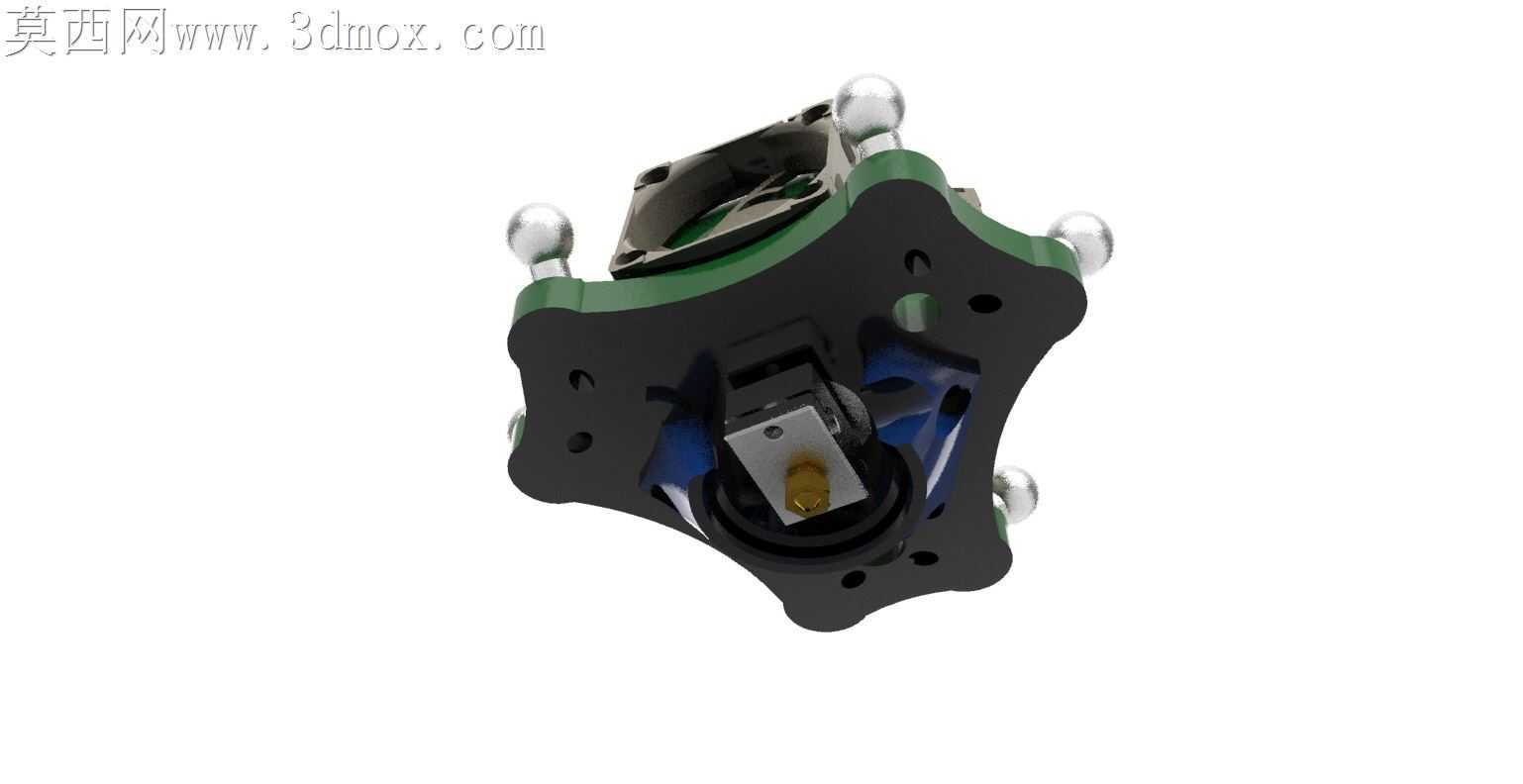

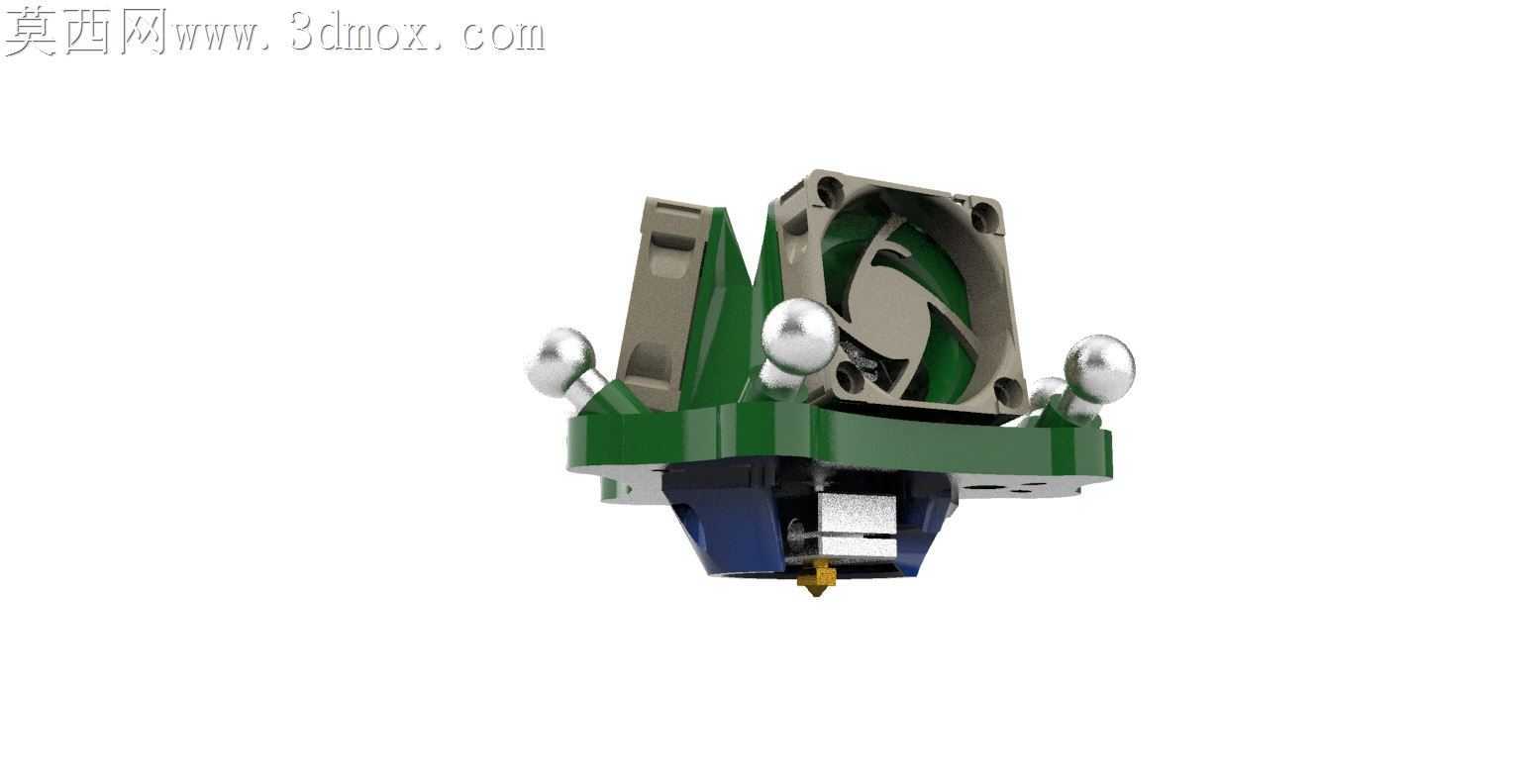

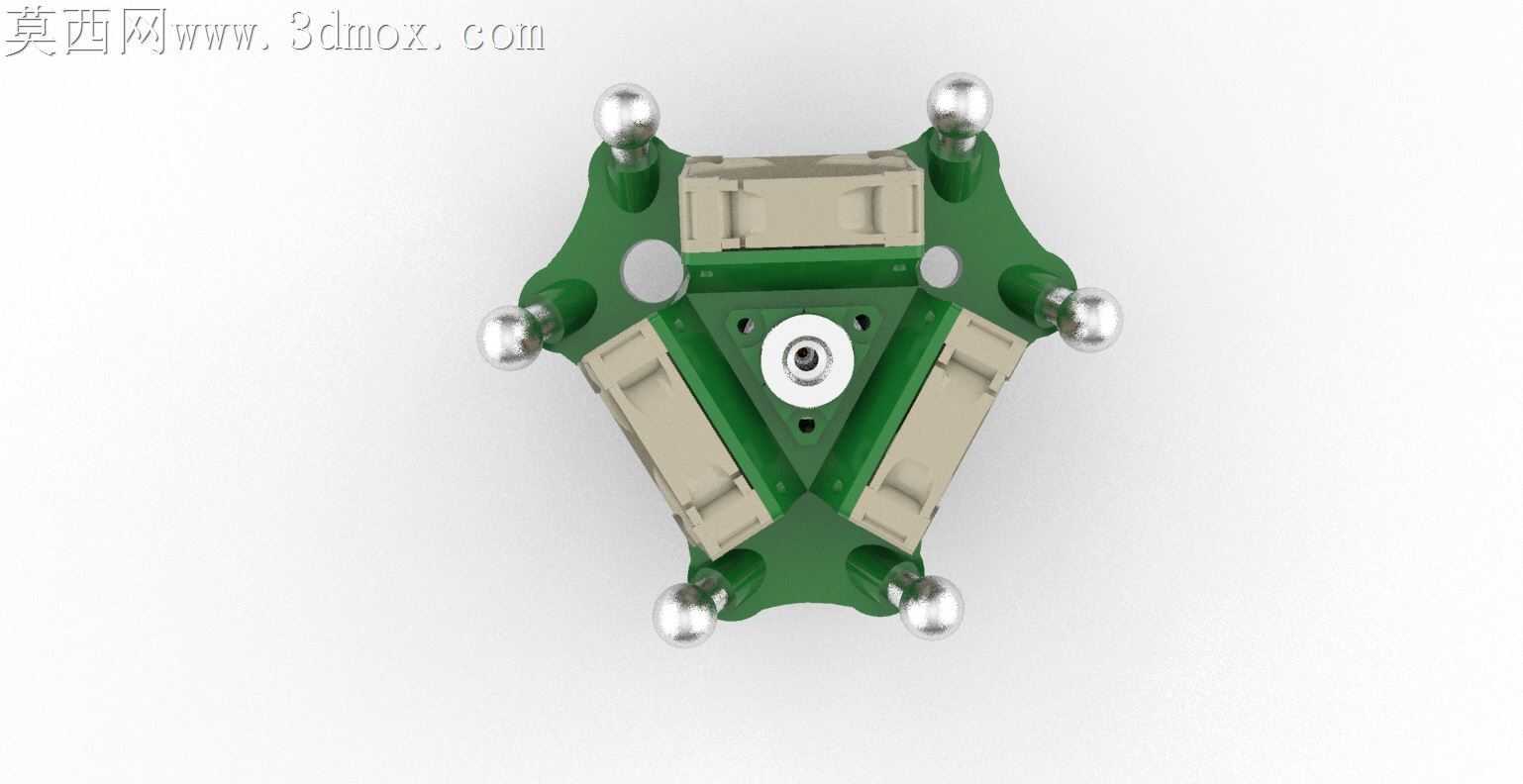

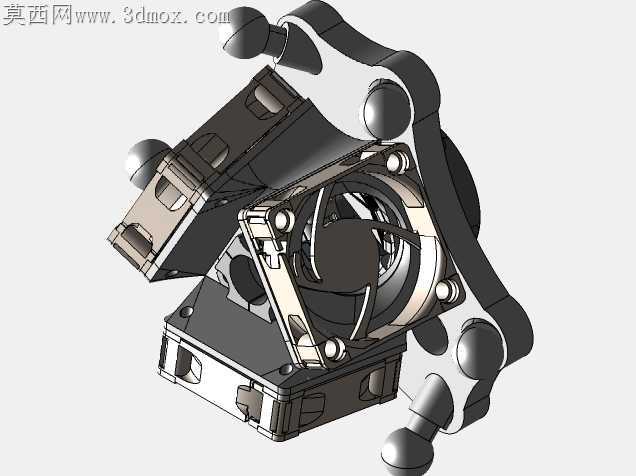

桌面级FDM设备的挤出端长期存在散热风道乱流、调平触点磨损、型材安装位公差累积的通病，这套适配50厘米成型幅面三角洲机型的挤出组件，从加工适配角度把每个配合面的余量都卡到了量产可落地的区间。绿色安装基座的三个悬臂安装位，特意留了0.2mm的铣削让刀余量，适配4040铝型材的角件连接时，不会因为型材切割的端面斜度出现锁附翘边，三个磁球固定座的沉孔深度公差控制在0.05mm以内，钢球压入后突出高度一致，配合自动调平探针时不会出现触点高度差导致的首层打印失败。上方搭载的40mm轴流风扇的安装框做了微幅的导风斜面，没有沿用常见的直吹散热鳍片结构，气流顺着斜面贴附在E3D V6热端的散热鳍片缝隙间，不会出现直吹导致的鳍片根部积热、喉管温度过高堵料的问题，风扇安装位的螺丝孔做了翻边强化，长期震动下不会出现塑料基座的螺丝柱开裂。热端下方的PTFE导管入口做了倒角导向，换料时耗材能顺滑插入喉管，不会出现导管切口毛边卡料的情况，蓝色的风道导风罩对准打印喷嘴位置，成型时的冷却风能精准吹到耗材挤出落点，不会因为气流偏移导致悬垂面打印拉丝。三个伸出的调平磁球采用球面接触设计，相比常见的柱形调平触点，接触时不会因为触点端面的磨损出现调平误差，哪怕长期使用后球面有轻微磨痕，接触点的高度偏差也能控制在打印首层允许的公差范围内。基座上的走线槽做了圆角过渡，打印头高速往复移动时，线材不会被槽口的锐边割破绝缘层，所有的安装孔位都做了沉头设计，螺丝锁附后不会突出安装面，避免移动时剐蹭到打印件或者机架的其他部件。这套组件没有追求极致的轻量化做薄壁厚，反而在受力的安装筋位做了加厚处理，匹配大尺寸三角洲机型的高速移动惯性，不会因为急停急转出现基座共振导致的打印层纹，每个配合位的公差设定都兼顾了3D打印自制件和机加工件的落地可行性，个人玩家打印制作时不用做二次打磨修配就能直接组装使用。
